高精度机械式游标卡尺工业测量工具

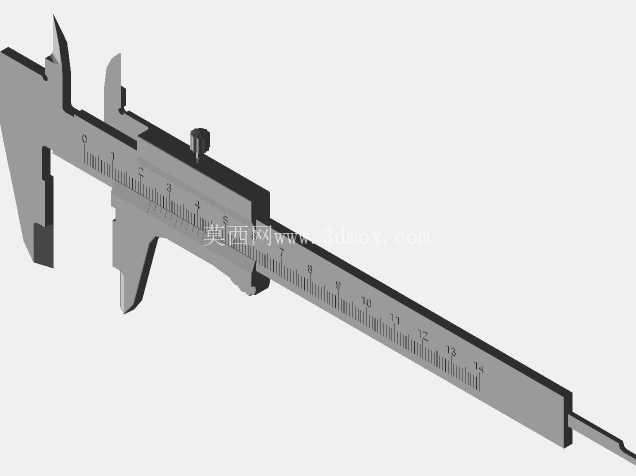

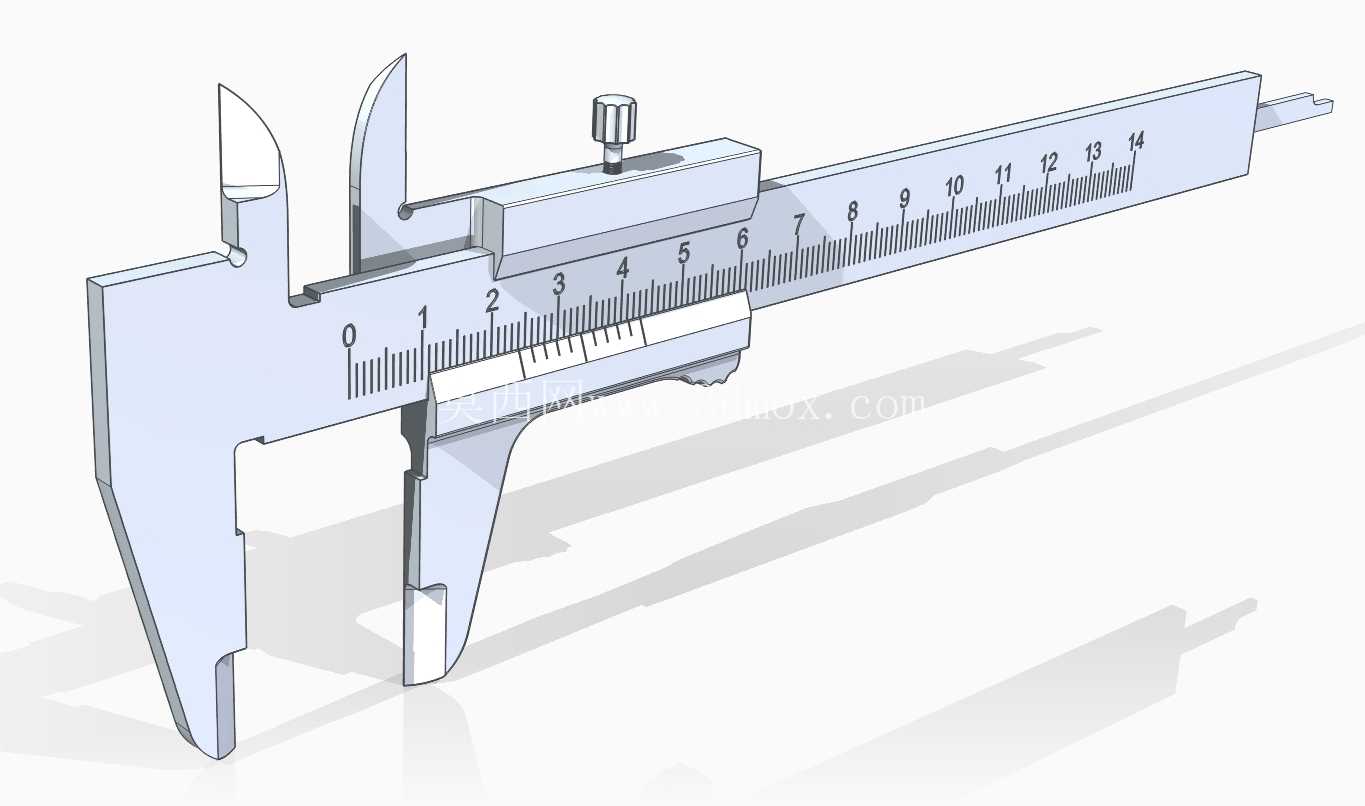

　　在机械加工现场、五金装配工位、院校金工实训车间以及精密零部件质检环节，游标卡尺是出现频率最高的接触式测量器具之一，这款机械式游标卡尺的三维结构完全复刻工业级量产量具的实体形态，所有功能结构均按照实际使用逻辑做了还原，没有为了视觉效果做违背工程实际的简化。从结构设计逻辑来看，尺身作为整个量具的基准载体，主尺刻度沿尺身长度方向均匀排布，刻度线的间距严格对应公制测量单位的标准分度值，尺身的导轨面做了平直度的结构约束，保证滑动尺框在全程移动过程中不会出现卡滞、偏摆的问题，这一点直接决定了测量数据的重复性精度。

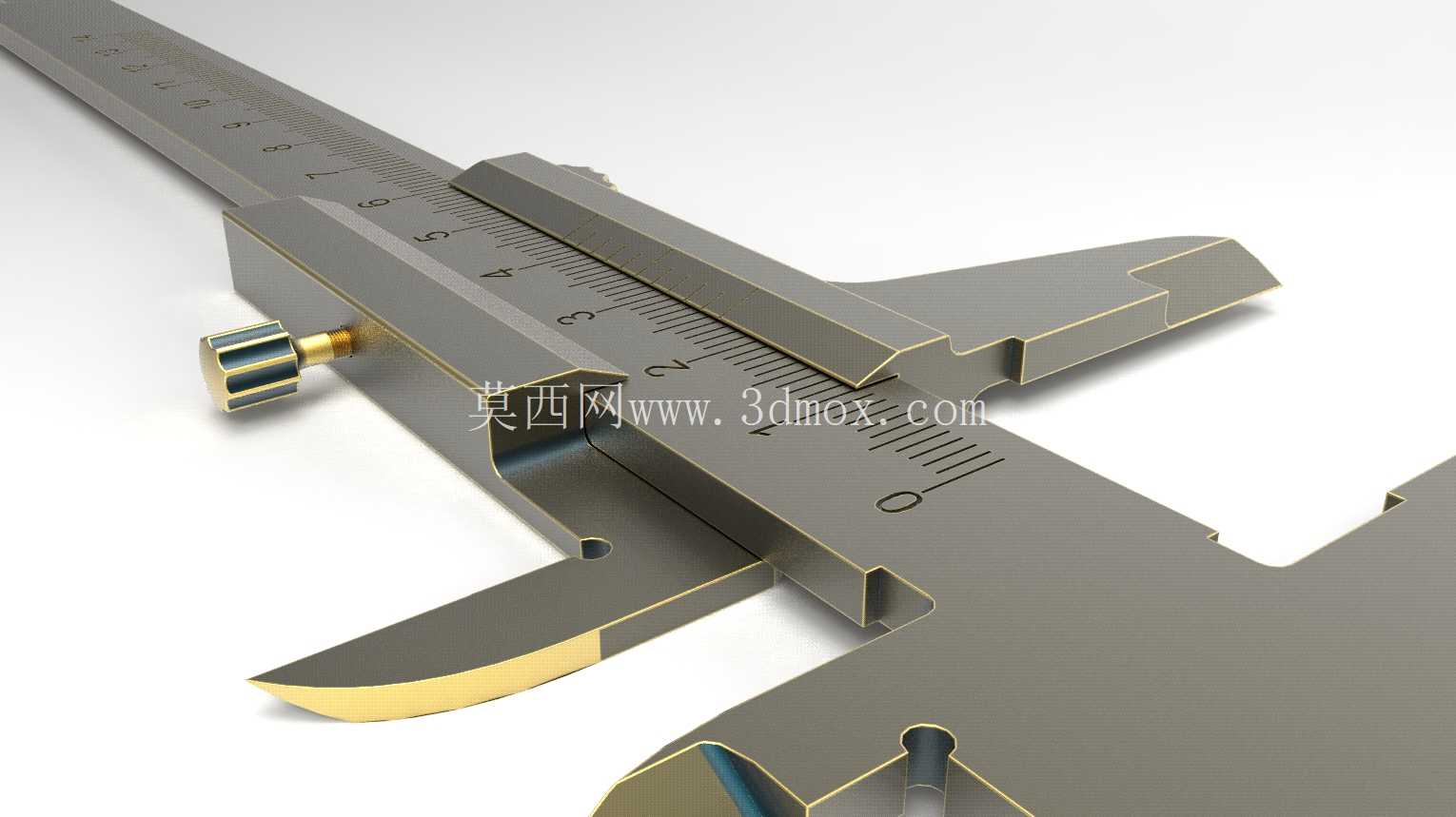

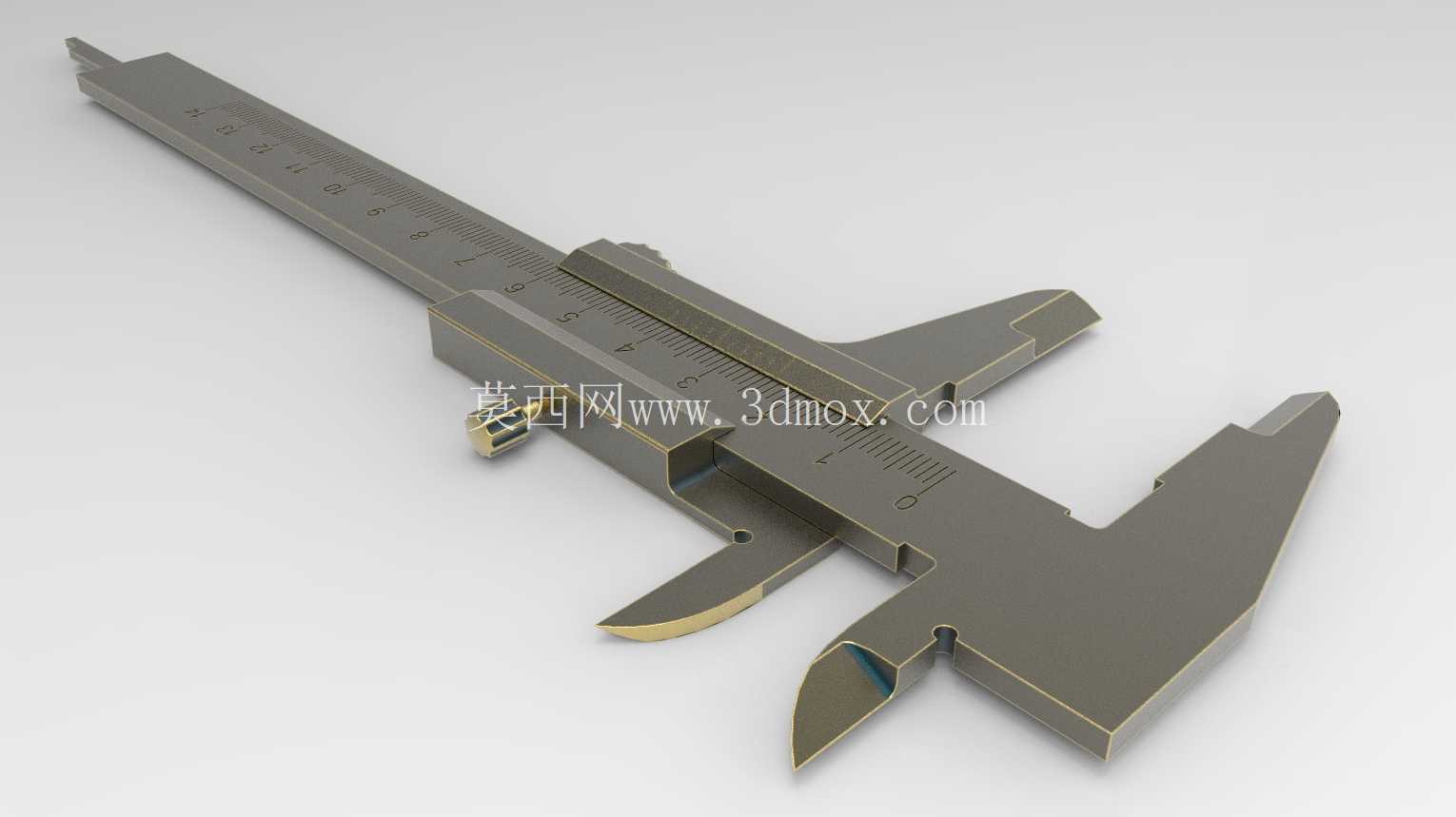

　　尺框组件集成了游标刻度、内外量爪以及深度测量杆的连接结构，内量爪的刃口部分做了窄边设计，能够适配内孔、卡槽等狭窄空间的内径测量需求，外量爪的测量面经过平面度结构设计，两个测量面闭合时可以实现完全贴合，不会出现透光缝隙，保证外径、厚度类尺寸测量的准确性。深度测量杆从尺身尾部的导向槽伸出，和尺身端面保持严格的平行度约束，能够完成台阶深度、盲孔深度的测量作业，弥补了内外量爪的测量场景盲区。锁紧螺丝设置在尺框的侧面位置，拧紧后可以固定尺框和尺身的相对位置，方便测量后读取数值，避免移动过程中尺框滑移导致读数偏差，拇指推块的位置做了防滑纹理的结构设计，单手操作时可以通过拇指推动尺框平稳移动，快速调整量爪的开合幅度，适配不同尺寸的被测工件。

　　从实际使用的场景适配来看，这款卡尺的量程覆盖了常规机械加工中绝大多数中小尺寸零件的测量需求，量爪的开合行程可以满足从0到常规量程的全范围测量，尺身的宽度和厚度比例符合手持操作的人机工程要求，长时间握持测量不会出现硌手的问题，整体重量控制在单手可轻松操作的区间，适合车间现场流动巡检使用。在建模过程中，所有配合面的间隙都按照实际量具的装配公差做了预留，尺框和尺身的导轨配合间隙控制在合理范围内，既不会因为间隙过大导致测量偏斜，也不会因为间隙过小出现滑动卡滞，量爪的尖端做了微小的圆角处理，既避免了尖锐边角容易磕碰崩损的问题，也不会因为圆角过大影响小尺寸内孔、窄槽的测量可达性。主尺和游标的刻度线位置严格对齐，刻度线的宽度、间距都符合量具的行业标准，不会出现刻度错位导致读数误差的问题，深度测量杆的截面尺寸做了优化，在保证结构刚性的前提下尽可能缩小截面，能够伸入直径较小的盲孔内完成深度测量，不会因为杆体过粗无法进入测量位置。从安装和使用边界来看，这款机械式卡尺不需要额外的电源、气源等外接动力，完全依靠机械结构实现测量功能，对使用环境的适应性更强，在没有供电的野外检修现场、潮湿的加工车间环境下都可以正常使用，不会因为电子元件受潮、断电出现无法使用的问题。

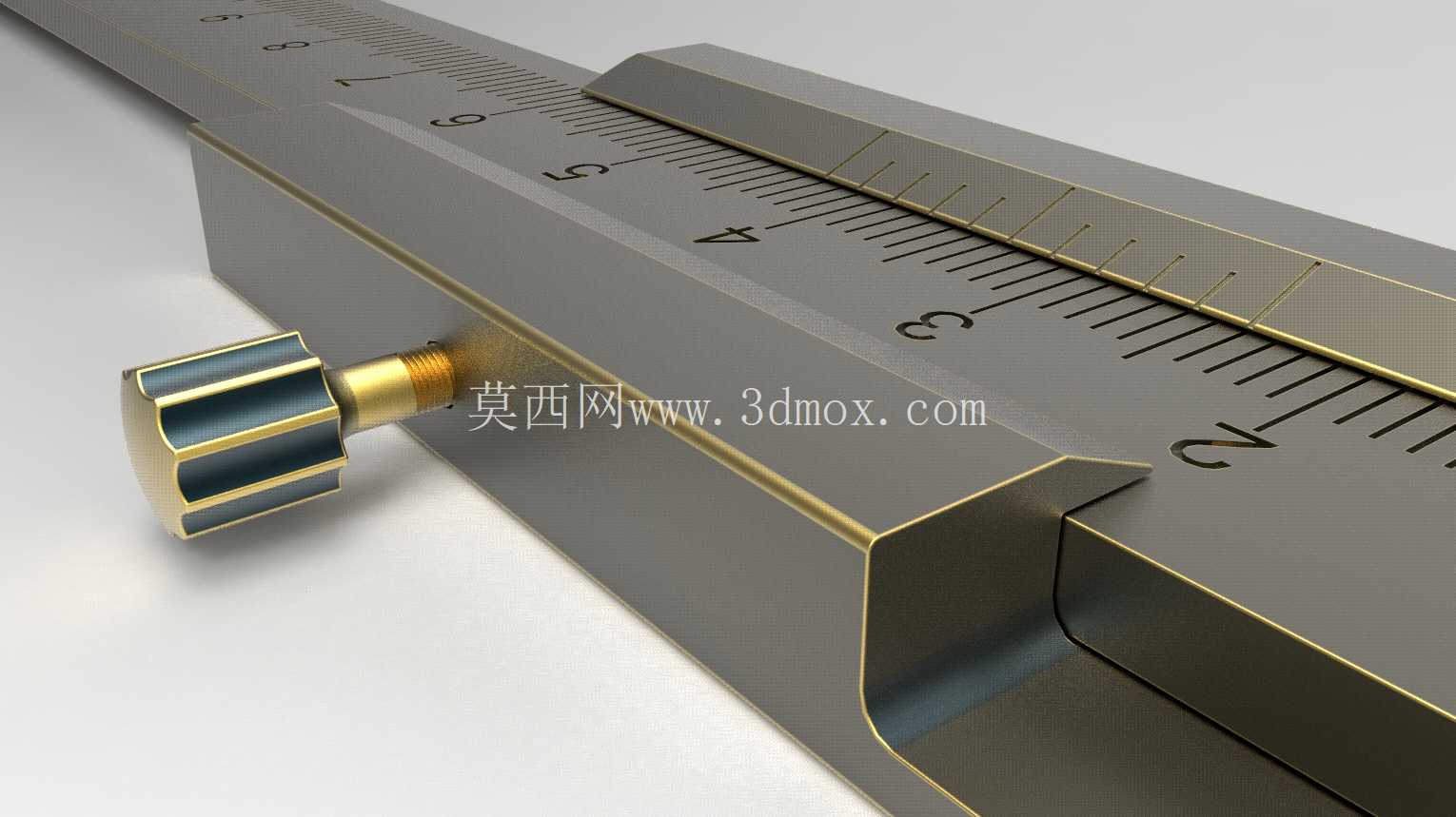

　　尺身的材料结构按照工业量具的常用材质特性做了对应设计，整体刚性足够，正常使用过程中不会因为轻微的夹持力出现尺身弯曲变形，量爪测量面的硬度结构设计能够抵抗日常使用中的轻微摩擦，不会因为短时间的使用就出现测量面磨损导致精度失准。和数显卡尺相比，这种纯机械结构的卡尺不存在电子元件老化、电池亏电的问题，维护成本极低，只需要定期清洁导轨面、涂抹少量防锈油就可以长期保持使用精度，非常适合加工现场的高频次使用场景。在建模细节上，尺身尾部的深度杆导向槽做了限位结构，尺框滑动到量程末端时不会出现脱出的问题，锁紧螺丝的螺纹配合结构完全还原实际的螺纹旋合逻辑，拧紧时的压紧位置正好作用在尺身的基准面上，不会因为锁紧力导致尺框出现微小倾斜影响测量精度。拇指推块的位置和尺框的重心位置重合，推动过程中尺框受力均匀，不会出现单侧受力导致的倾斜卡滞，内外量爪的长度比例经过优化，外量爪的长度可以满足常规轴类、板类零件的外径、厚度测量，内量爪的长度可以伸入一定深度的内孔中完成内径测量，不会因为量爪过短无法接触到被测位置。
