多辊轧机轧制工作过程动态演示结构

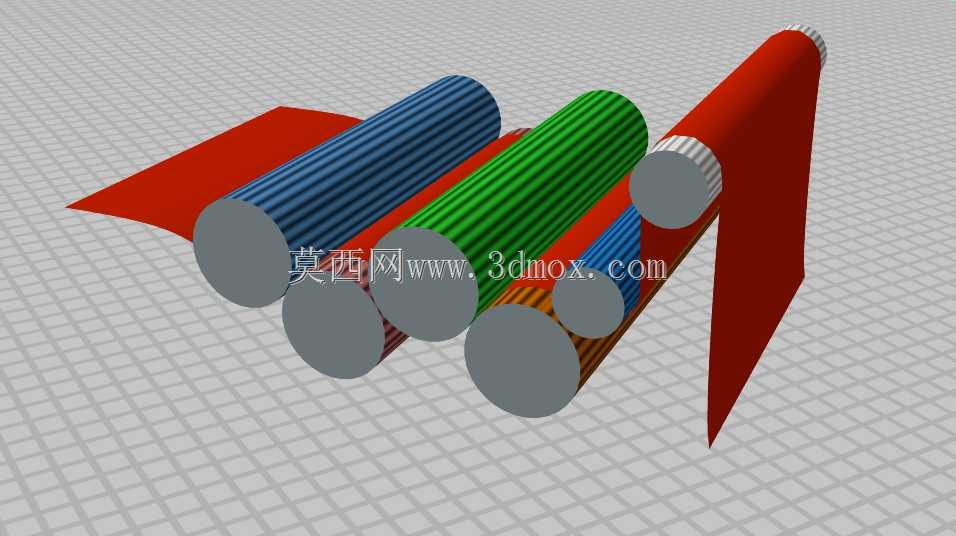

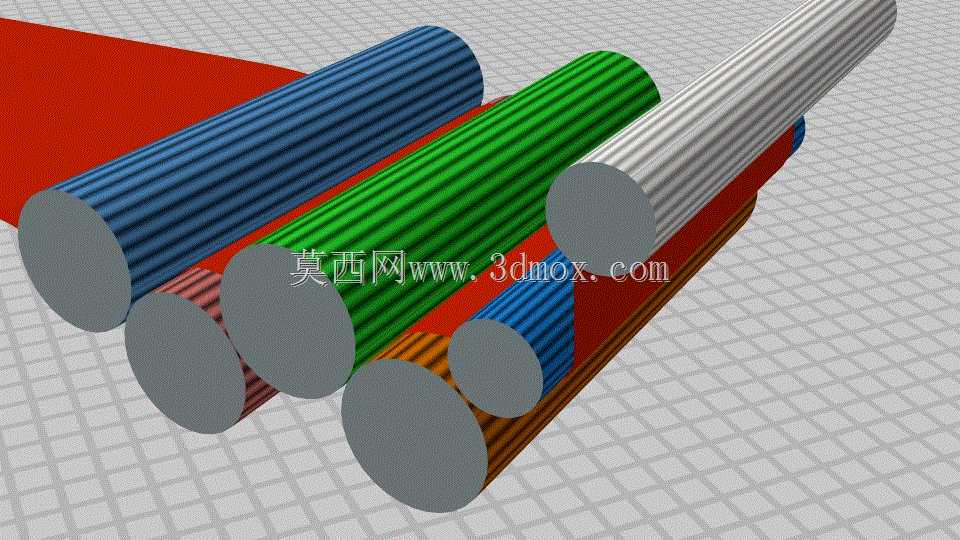

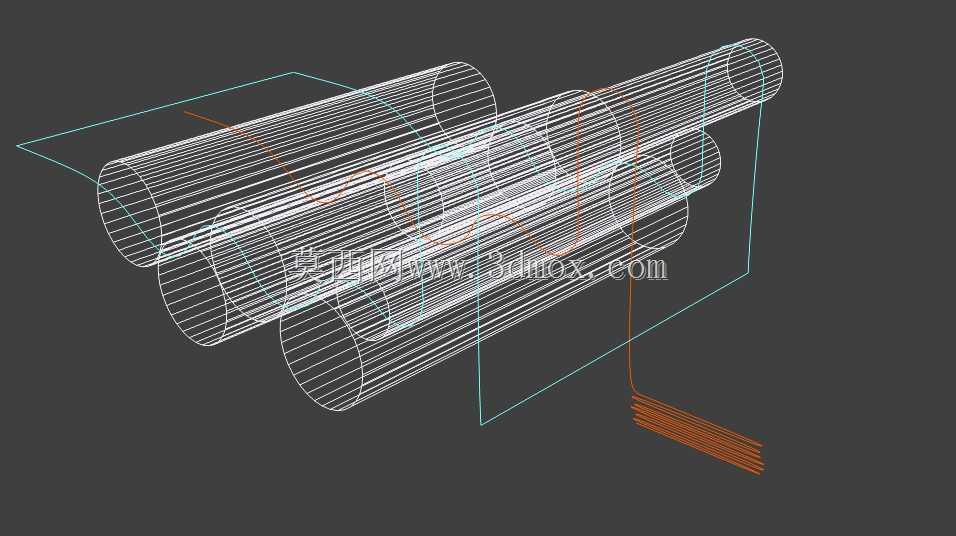

这套轧机结构动态演示模型，还原了多辊轧机在金属压延工序中的核心运行逻辑，可直接用于产线布局校核、新员工操作培训、轧制工艺验证等多个工业场景。在冶金板带加工车间里，这类多辊配置的轧机主要承担薄带、极薄带材的压延加工任务，相比两辊轧机，多辊排布能通过更小直径的工作辊降低轧制力需求，同时依托支撑辊的刚性约束避免工作辊挠曲变形，保障轧制出的带材厚度公差稳定在微米级区间。从结构设计逻辑来看，模型里不同颜色的辊体对应不同功能分区，蓝色、绿色带轴向齿纹的辊组为工作辊与中间辊，直接接触被加工的红色带材，通过相向旋转的摩擦力将带材咬入辊缝，依靠辊间的挤压力将厚坯逐步压延至目标厚度；外侧大直径的红色辊组为支撑辊，承担轧制过程中的全部径向载荷，通过辊系的错位排布抵消工作辊的弯曲应力，避免带材出现中浪、边浪等板形缺陷。模型还原了辊系的空间排布关系，可直观看到各辊的轴线平行度要求、辊缝的调节空间边界，在实际设备安装过程中，这类辊系的水平安装偏差需控制在0.02mm/m以内，否则会导致带材跑偏、辊面异常磨损等问题。从安装边界来看，模型呈现的辊组排布对应实际设备的牌坊内部空间，各辊的轴承座安装位、辊系换辊的预留操作空间都有明确的空间比例参考，设计人员可依托这个动态模型验证换辊路径是否存在干涉、辊系冷却管路的排布是否会与旋转部件产生碰撞。动态演示过程中，带材的走料路径、各辊的旋转方向匹配关系完全贴合实际生产逻辑，咬入角的设置符合热轧、冷轧工艺的通用参数范围，可直观展示不同压下量下带材的变形趋势，帮助工艺人员快速理解辊系配置对板形控制的影响逻辑，也能为新入行的结构设计人员提供轧机辊系排布的直观参考，避免在初始设计阶段出现辊系干涉、力传递路径不合理等低级错误。
