精密机床主轴单元结构三维设计

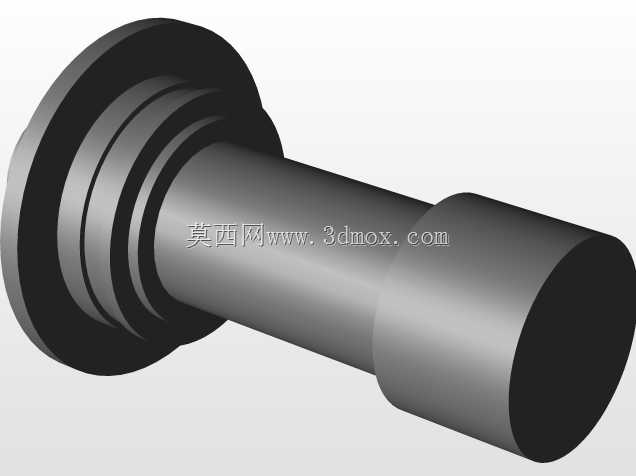

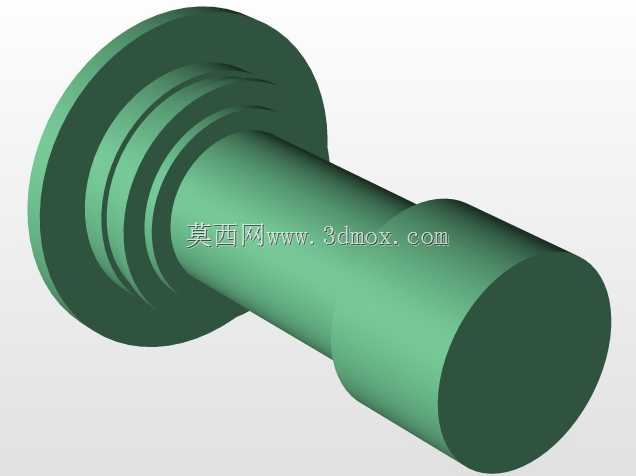

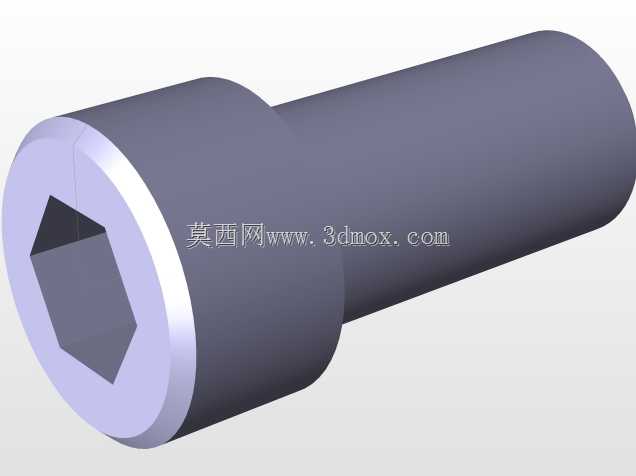

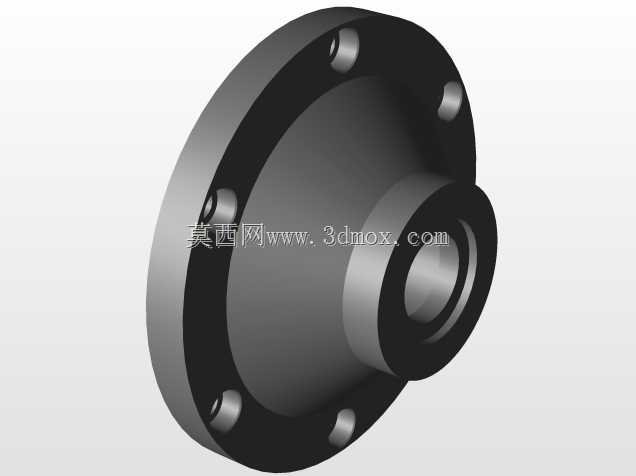

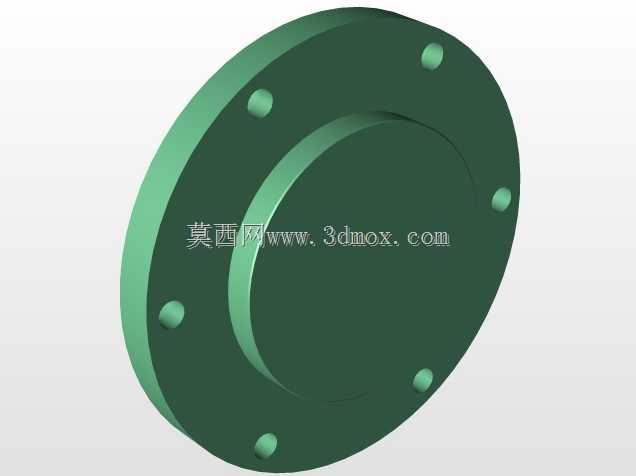

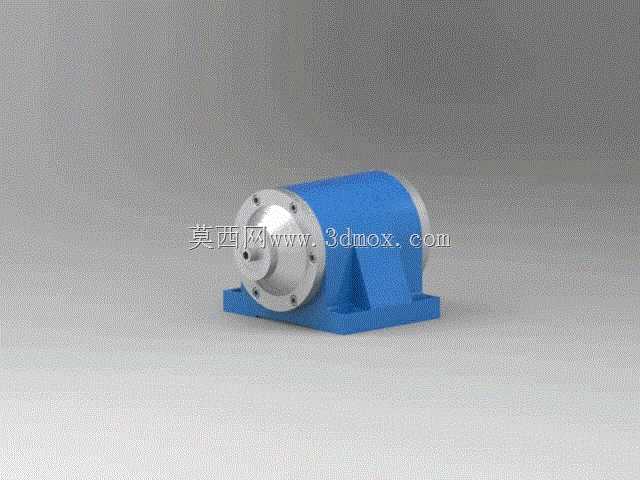

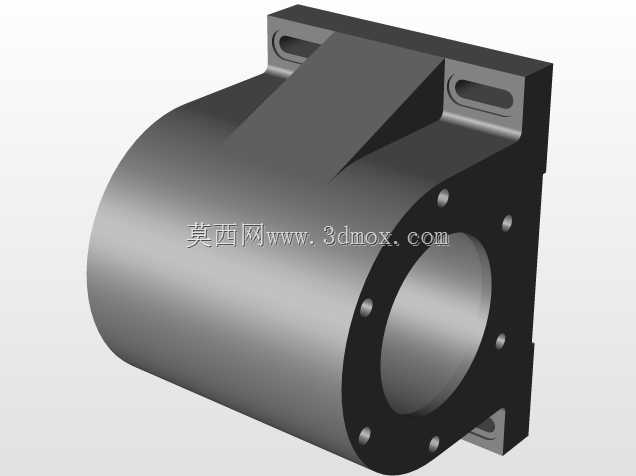

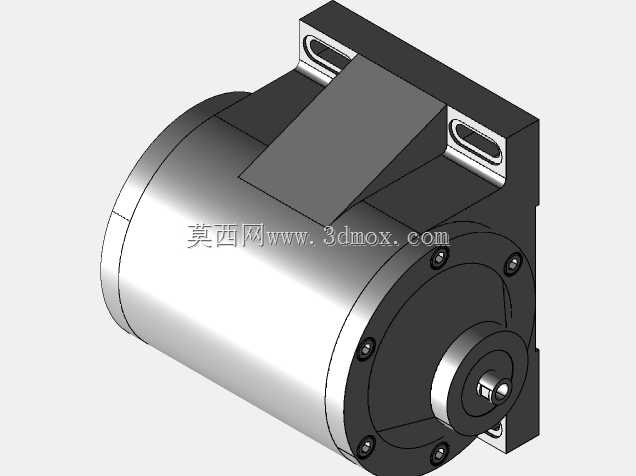

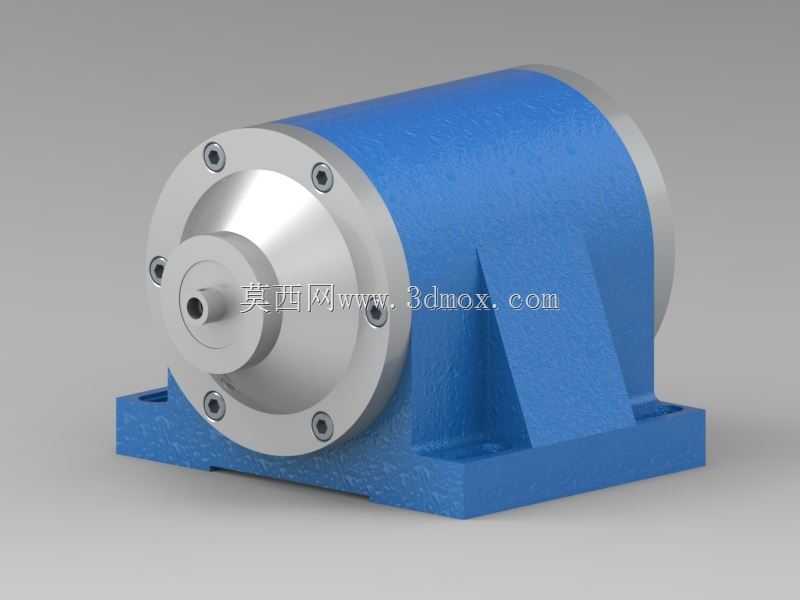

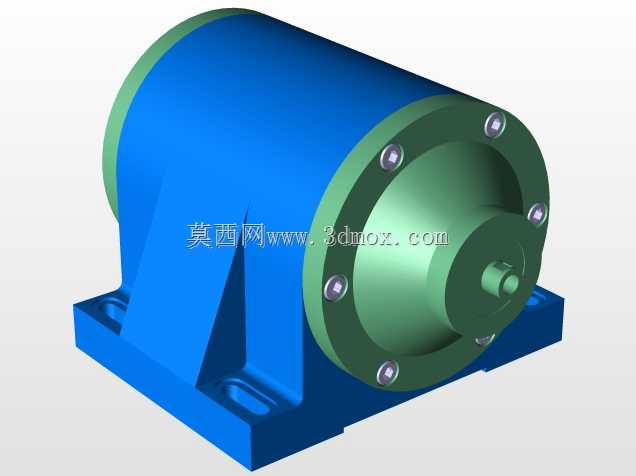

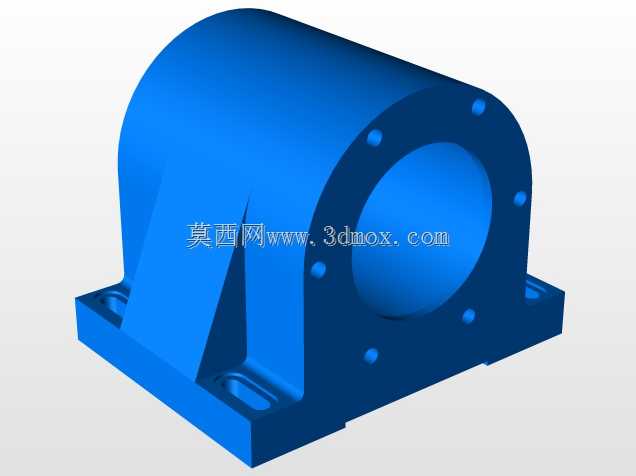

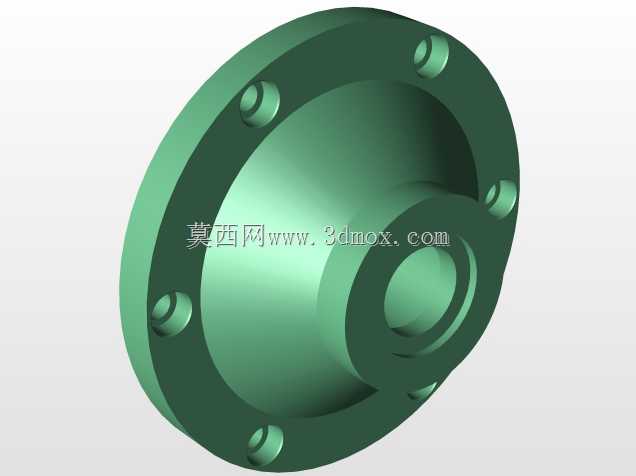

这款主轴单元主要适配中小型精密铣削、钻削类加工设备，可直接安装在立式或卧式机床的床身安装基面，承担加工过程中刀具装夹、旋转扭矩传递、切削载荷承载的核心作用，是决定机床加工精度与运行稳定性的核心功能部件。从结构设计来看，主体采用分体式铸造壳体搭配前端法兰安装结构，底部带一体化铸造的安装支脚，支脚预留对称布置的螺栓过孔，可直接通过内六角螺栓与机床床身的安装基面锁紧固定，安装时需保证支脚底面与床身基面的平面度贴合误差控制在0.02mm以内，避免壳体受迫变形影响内部轴承的预紧精度。前端法兰采用不锈钢材质加工，沿圆周均匀布置6个安装螺孔，可适配不同规格的端盖、密封件以及刀具夹头的安装需求，法兰与主轴输出轴的同轴度设计公差控制在0.005mm以内，保证高速旋转时的径向跳动满足精密加工要求。壳体侧面设计有三角形加强筋结构，从支脚位置一直延伸至壳体圆柱段中部，可有效承载切削过程中产生的径向切削力与倾覆力矩，避免主轴在大切深加工时出现壳体形变导致的让刀问题。内部结构设计上预留了轴承安装位、润滑通道以及密封结构的安装空间，可适配角接触球轴承的配对安装，满足不同转速工况下的承载需求，前端输出轴采用标准锥孔搭配端面定位的结构，可快速装夹标准刀柄，同时轴端预留中心通孔，可适配内冷刀具的切削液输送需求。在实际应用场景中，这类主轴单元多用于小型数控铣床、台式钻铣床以及专用组合机床的切削工位，可完成有色金属、黑色金属的平面铣削、钻孔、铰孔以及轻载荷镗削加工，其安装边界尺寸经过优化，壳体外径、支脚安装孔距、主轴伸出长度均适配常规小型机床的安装空间，无需对原有床身结构进行二次改造即可完成替换安装。设计过程中充分考虑了日常维护的便利性，壳体后端预留了轴承预紧调整的操作空间，无需完全拆解主轴单元即可完成轴承预紧力的调整，前端密封结构采用非接触式迷宫密封搭配接触式密封圈的组合设计，可有效阻挡加工过程中的切削液、金属切屑进入壳体内部，延长内部轴承与传动部件的使用寿命。主轴输出端的轴肩位置做了圆角过渡处理，避免应力集中导致的轴段断裂问题，壳体表面做了喷塑防锈处理，可适应车间多切削液、多油污的工作环境，安装支脚的螺栓过孔做了沉头设计，螺栓锁紧后头部不会突出支脚表面，保证安装基面的完全贴合。
