手持式便携钻床主轴进给传动结构

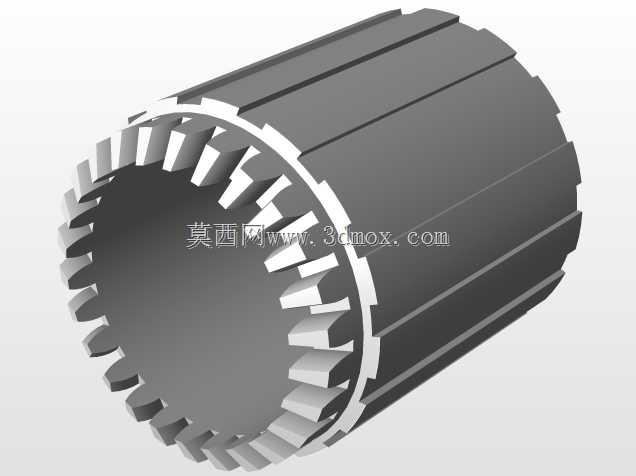

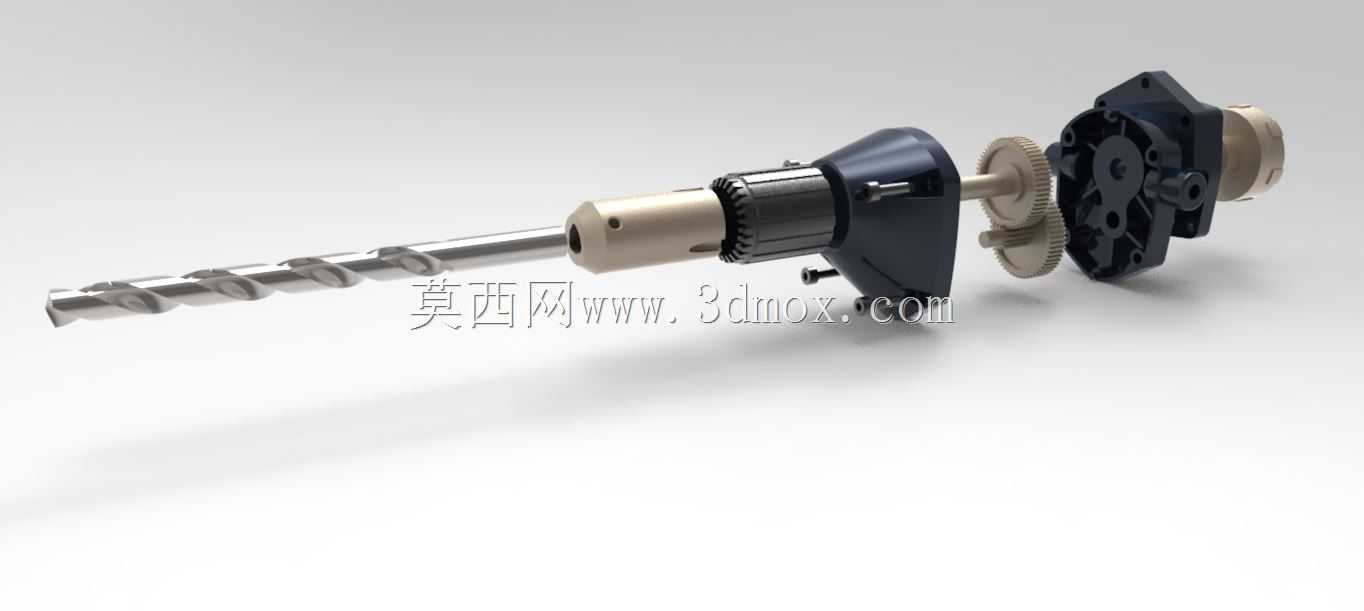

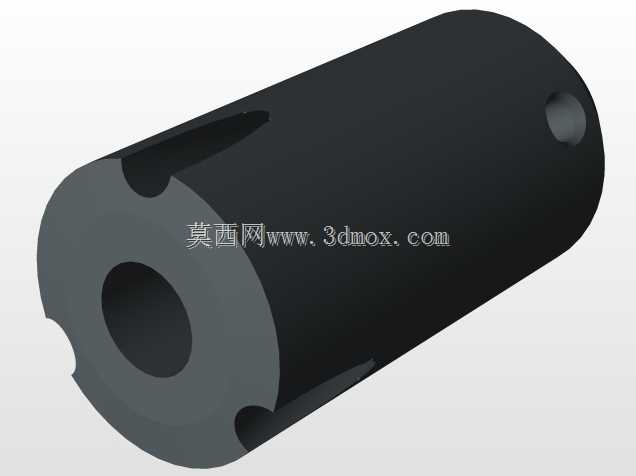

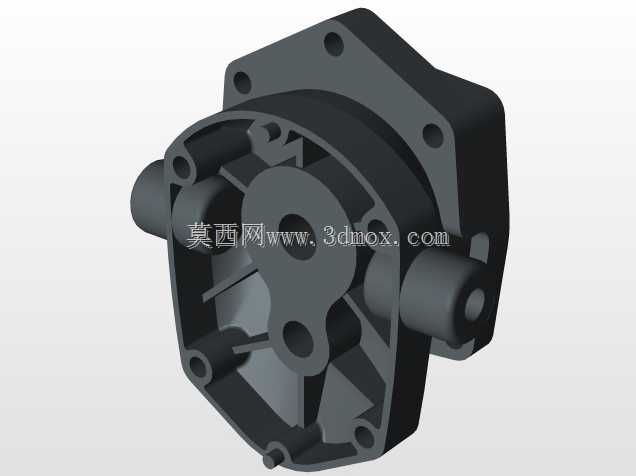

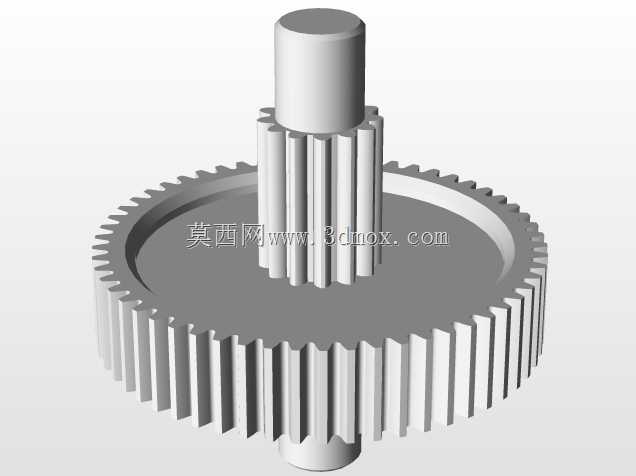

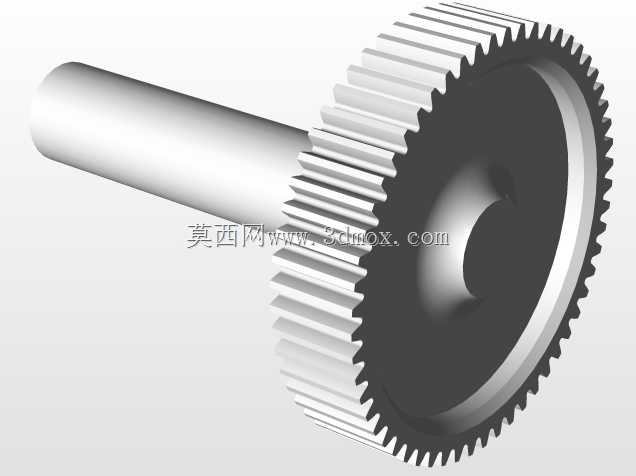

这套结构针对小规格孔加工场景设计，可适配小型台式钻床、便携钻孔动力头的核心传动单元，覆盖五金件修配、小型零件钻孔、教学实训设备组装等多类应用场景，能完成金属、非金属工件上直径13mm以内的直孔钻削作业，也可拓展适配铰孔、攻丝等后续工序的动力输出需求。从功能实现逻辑来看，结构将钻夹头、进给调节机构、齿轮传动组整合为同轴布局，钻夹头采用标准三爪自定心结构，可直接装夹直柄麻花钻、铰刀等常规孔加工刀具，夹头尾部与主轴通过锥面配合传递扭矩，拆卸更换刀具时只需敲击主轴尾部的斜铁拆卸位即可完成操作，适配车间常规作业的换刀习惯。传动端采用直齿圆柱齿轮啮合结构，输入轴可直接连接驱动电机输出端，齿轮组的传动比经过匹配计算，能让主轴在常规四级电机驱动下获得适合钻削的转速区间，避免转速过高导致钻头烧损、或是转速过低造成切削效率不足的问题。进给调节部分集成在主轴中段的壳体上，通过侧面的锁紧旋钮可手动控制主轴的轴向进给行程，也可在旋钮松开状态下实现主轴的快速复位，进给行程的限位依靠壳体内部的台阶结构实现，无需额外加装外置限位块，能减少整机装配时的零件数量。设计过程中优先考虑了安装适配性，整个传动单元的安装基准为后部的壳体法兰面，法兰上预留了均匀分布的安装螺孔，可直接固定在钻床的床身立柱滑套上，主轴的径向跳动量控制在0.02mm以内，能保证钻孔的位置精度与孔壁粗糙度要求。整体结构的轴向尺寸从钻夹头前端到传动箱尾部控制在合理范围内，不会因为结构过长导致安装时与工作台面产生干涉，侧向突出的齿轮箱外壳厚度经过优化，既给齿轮啮合留出足够的润滑空间，也不会占用过多的侧向安装空间，适配各类小型钻床的紧凑布局需求。日常维护时只需拆开齿轮箱侧盖即可对传动齿轮加注润滑脂，主轴的前后支撑轴承采用标准深沟球轴承，损坏后可直接采购标准件更换，降低设备的后期维护成本。
