弯臂式L型带孔连接支座结构设计

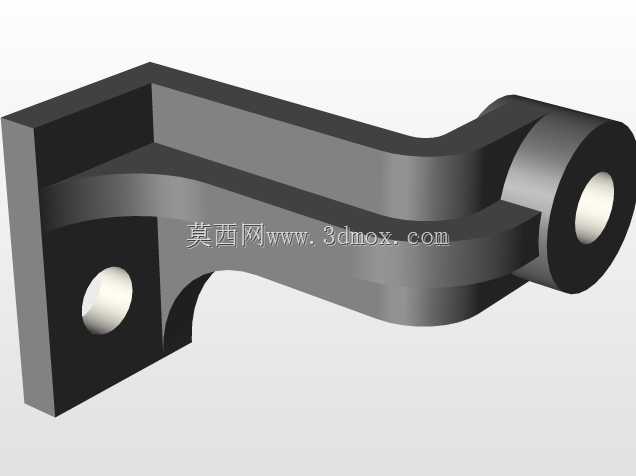

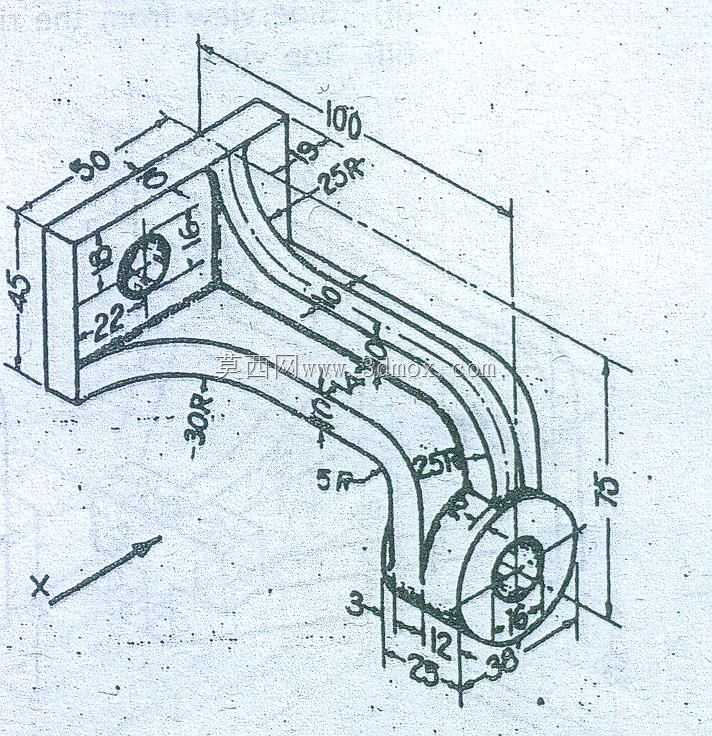

这类弯臂式L型带孔支座，常见于中小型工业设备的动力传递路径旁，作为跨距偏移的支撑连接件使用，比如在轻工生产线的张紧轮组、小型输送线的侧装导向辊、工装夹具的角度延伸支撑位都能见到它的应用场景，核心作用是在两个存在空间高度差、水平偏移量的安装点位之间，提供刚性足够的连接支撑，避免直连支座需要额外加装垫块、调整垫片带来的装配累积误差。从结构设计逻辑来看，支座一端为方形安装法兰面，预制的通孔用于穿装螺栓将整个支座固定在设备的立式安装基准面上，法兰面与弯臂衔接处做了大圆弧过渡加厚处理，这部分是应力集中的高发区域，日常承受负载时，弯臂末端的径向力会在转角处产生较大的弯曲应力，圆弧过渡能有效分散应力流线，避免长期交变负载下出现转角开裂的问题。弯臂主体采用了中空式的筋板结构，而非实心铸块，在保证整体抗弯截面模量满足负载要求的前提下，大幅降低了零件自身重量，减少了安装面的静负载压力，同时中空结构也能避免铸件内部出现缩孔、砂眼等铸造缺陷，提升零件成品率。支座另一端为同轴的圆筒轴孔结构，孔壁预留了足够的壁厚，用于装配衬套、滚动轴承或者铰接销轴，孔的端面做了平切处理，能保证装配时轴承端面或者轴用挡圈的安装贴合度，不会出现偏斜卡滞的问题。从安装边界来看，方形法兰面的安装孔中心距、弯臂的水平延伸长度、垂直方向的高度偏移量，以及末端轴孔的中心高，都是装配时需要重点核对的尺寸，安装时需要先将法兰面与设备基准面贴合，确认弯臂的偏移方向与负载受力方向一致，再穿装固定螺栓按对角顺序拧紧，避免支座受预紧力影响出现偏斜，导致末端轴孔与配合件的同轴度超差。这类支座的受力方向有明确的指向性，安装时不能反向装反，否则弯臂的筋板受力方向与设计预期不符，会大幅降低整体承重能力，甚至出现过载断裂的风险。日常运维中，需要定期检查法兰面螺栓的预紧力，以及末端轴孔的磨损情况，如果轴孔内壁出现超过0.2mm的磨损量，就需要及时更换衬套或者整体更换支座，避免间隙过大导致支撑的辊轮、摆臂出现运行抖动，影响整套设备的运行精度。
