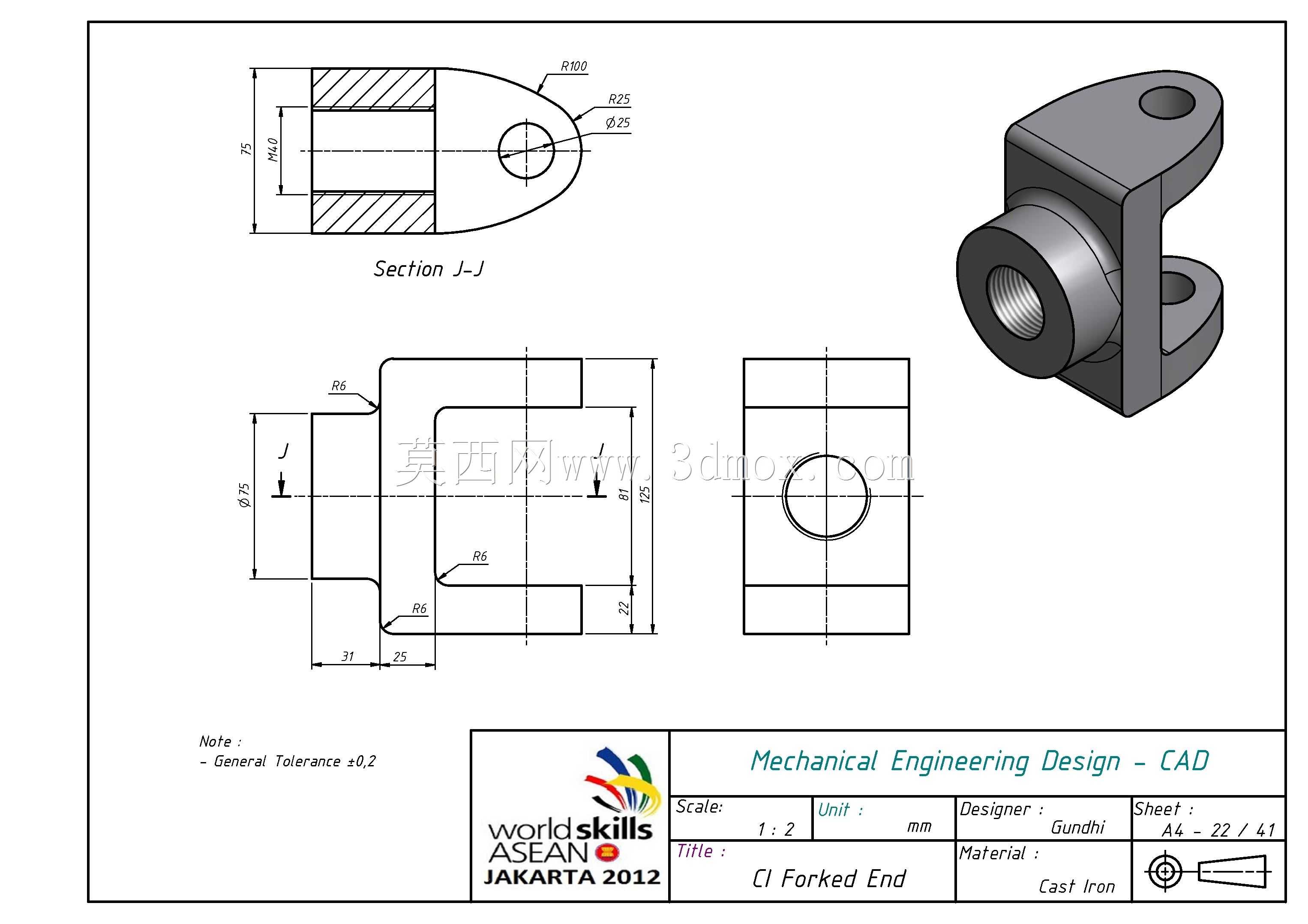

雅加达技能竞赛分叉端机械零件结构

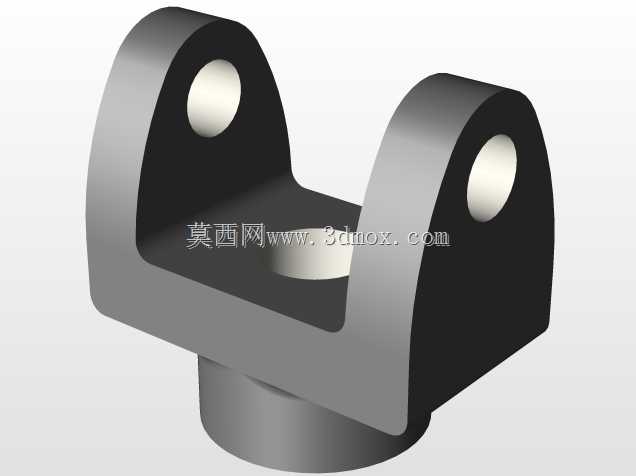

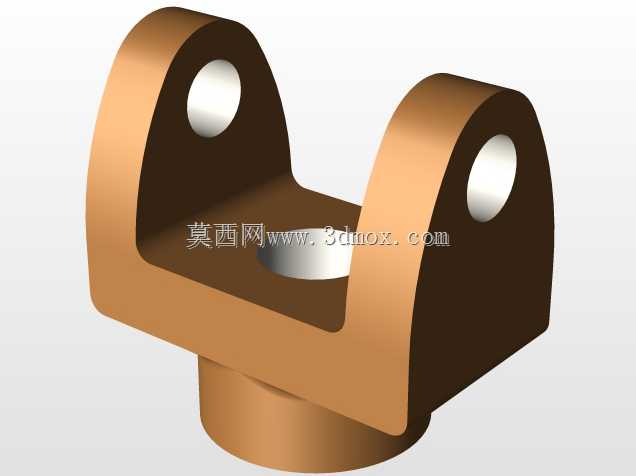

这类分叉端构件多用于需要实现多向铰接传动的机械连接场景，常见于小型工装夹具、非标自动化设备的连杆传动末端，以及轻型输送设备的摆臂连接位置，承担着传递往复作用力、适配多自由度小幅摆动的核心作用。从结构设计来看，主体采用弯折式一体成型的构型，一端设置带内螺纹的圆柱套筒结构，用于和带外螺纹的调节杆、传动螺杆实现螺纹副配合，可通过旋合长度微调整体安装间距，适配不同的装配公差需求；另一端采用分叉式耳片构型，两个耳片上同轴开设光孔，用于穿装销轴，和对应的摆臂、连杆构件形成铰接副，可实现绕销轴轴线的定轴摆动，弯折的主体构型刚好避让开相邻构件的运动包络，避免传动过程中出现结构干涉。设计过程中优先考虑了受力均衡性，带螺纹的套筒段壁厚做了均匀加厚处理，螺纹旋合长度满足常规轻载传动的抗拉、抗扭强度要求，避免螺纹受力滑牙或套筒段受载开裂；分叉耳片的光孔位置做了局部凸台加厚，提升销轴安装位置的抗挤压强度，减少长期摆动磨损带来的孔位变形，耳片的开口宽度适配常规厚度的连杆端部，安装时无需额外加装隔套即可保证铰接间隙处于合理范围。从安装边界来看，套筒段的外圆直径、螺纹规格匹配常规的传动杆系尺寸，分叉端的耳片外轮廓做了圆弧过渡处理，摆动过程中不会和周边的安装座、相邻杆件发生剐蹭，整体外形的弯折角度经过运动仿真校核，在设计的摆动角度范围内，所有结构面都不会超出预设的安装空间。这类零件在实际应用中，不需要额外做复杂的表面处理，常规发黑或镀锌即可满足一般工况的防锈需求，加工时可采用棒料铣削成型，内螺纹和铰接孔的位置公差控制在中等精度等级即可满足使用要求，不需要过高的加工精度就能保证传动顺畅，兼顾了制造成本和使用可靠性，适合小批量定制加工的场景，在各类需要铰接传动的轻型机械结构中都能适配使用。
