金属法兰式管路连接接头结构

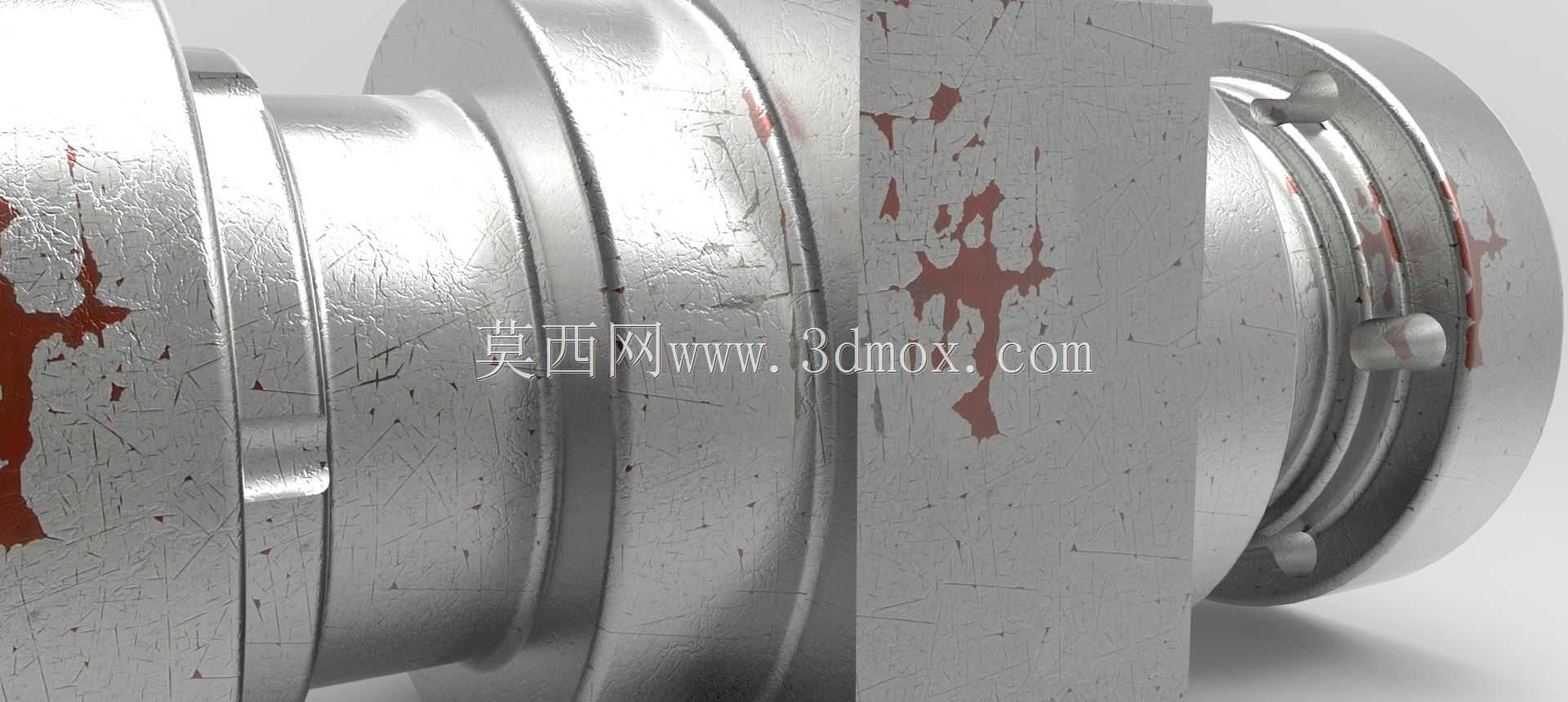

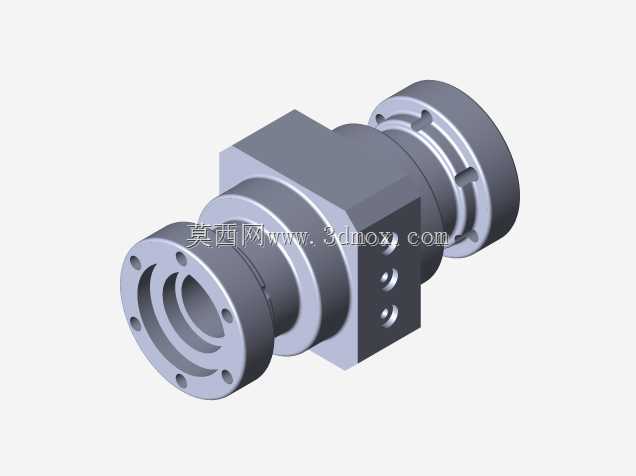

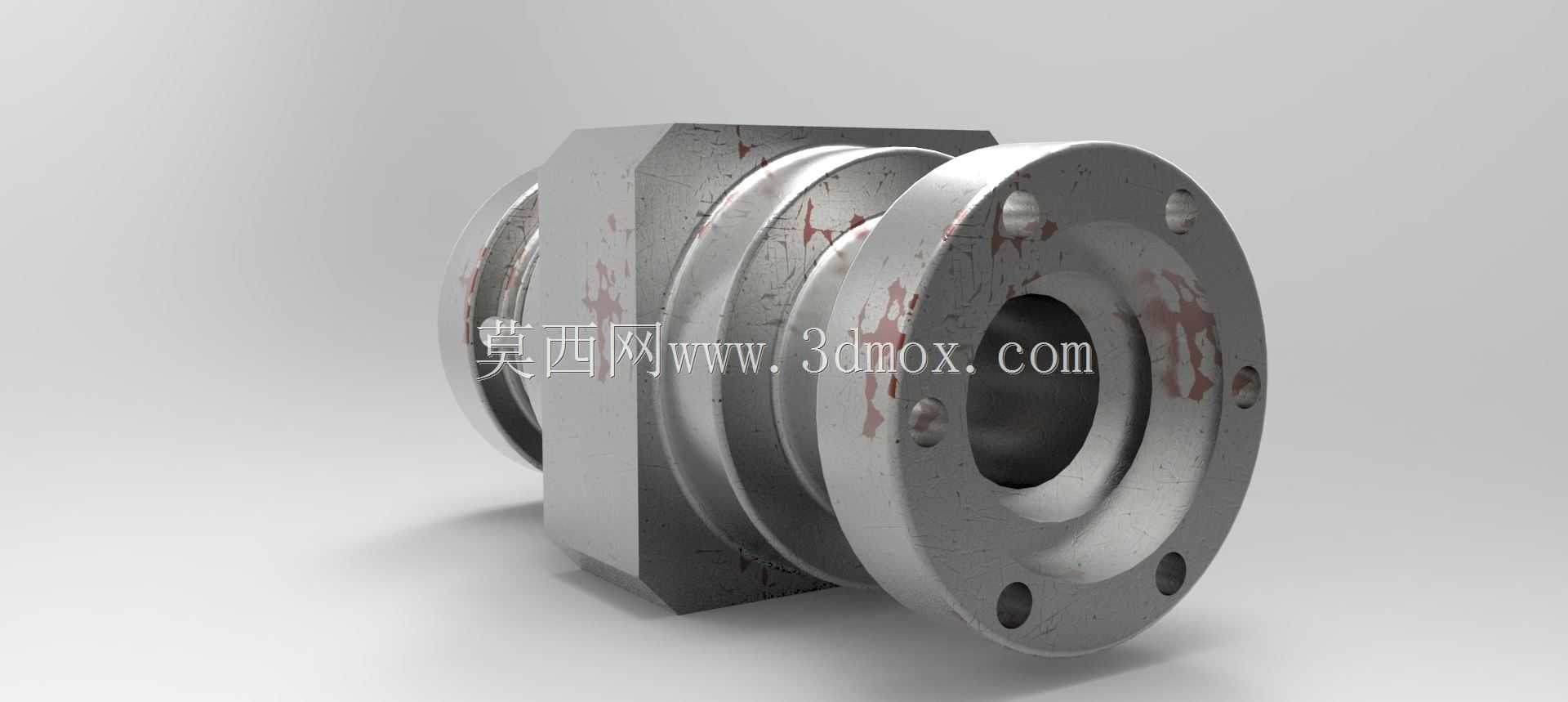

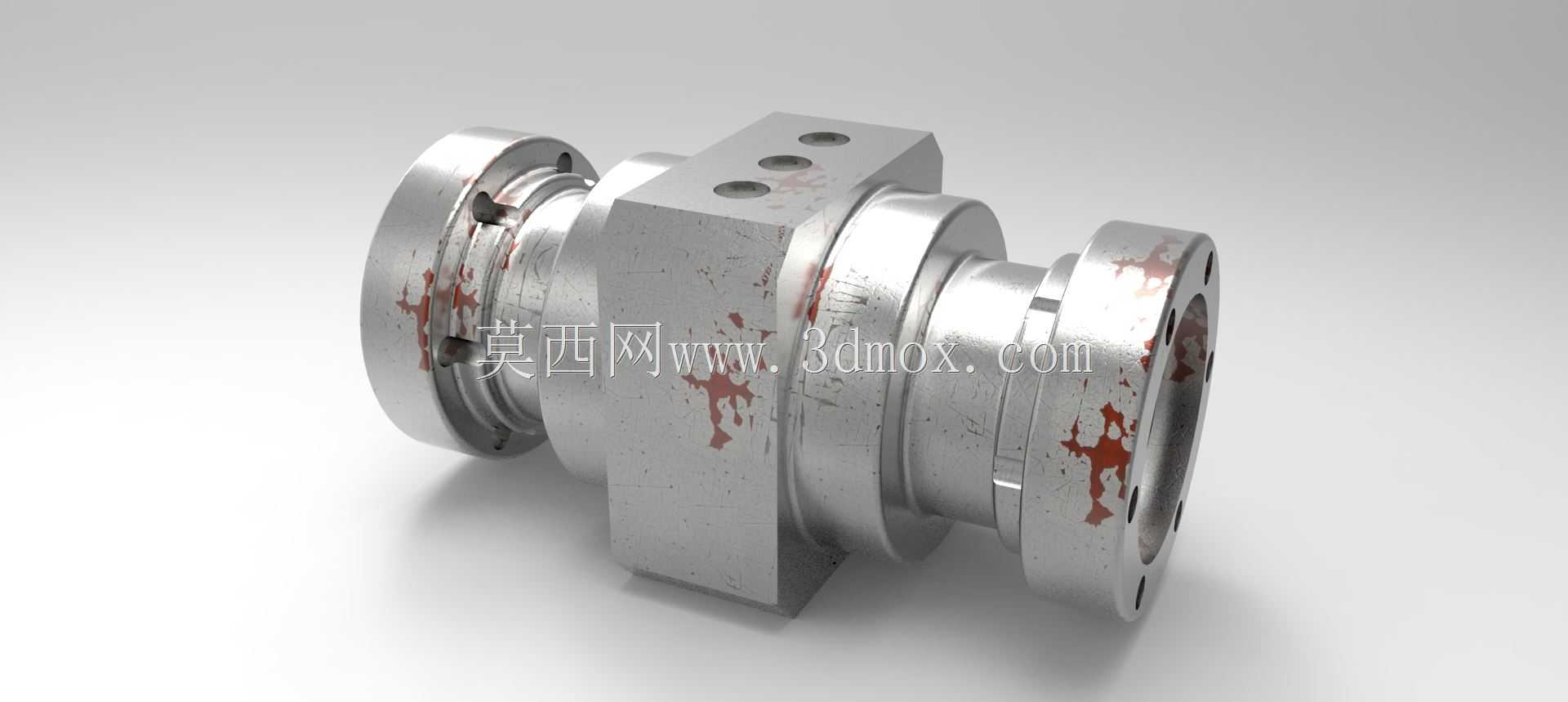

这类带多阶轴段与法兰安装边的金属接头，主要应用在工业流体输送管路、液压动力回路、气动控制系统的硬管衔接场景中，核心作用是实现不同通径管路的刚性对接，同时保证连接位置的密封可靠性与结构抗振能力，避免输送介质出现泄漏、管路受外力冲击出现松脱的问题。从结构设计逻辑来看，接头主体采用阶梯轴式的外轮廓设计，不同直径的轴段分别对应不同规格管路的插接深度，每段轴肩位置都预留了密封件安装槽位，装配时可搭配O型圈、金属密封垫实现端面与径向的双重密封，适配带压输送的工况需求。端部的法兰安装边设置了均匀分布的螺栓孔位，安装时可通过螺栓预紧力将接头与相邻管路端面对接压紧，相比螺纹连接形式，法兰式结构的抗侧向载荷能力更强，能承受管路运行过程中产生的振动、热胀冷缩带来的位移量，适合中高压工况下的长期使用。设计过程中需要重点控制各轴段的同轴度公差，避免装配后管路出现偏心，导致密封件偏磨、介质流道阻力增大的问题；法兰端面的平面度公差需要控制在合理范围内，保证压紧后密封面能完全贴合，无局部间隙。安装边界方面，法兰端的外径尺寸决定了安装时需要预留的螺栓操作空间，接头整体的轴向长度需要匹配管路排布的间距，避免安装后出现轴向顶死或者间隙过大无法对接的情况；插接段的外径公差需要与对应管路的内径公差形成合理配合，既保证装配时能顺利插入，又不会因为配合间隙过大导致密封失效。接头表面的做旧质感是渲染效果的呈现，实际加工中这类零件多采用不锈钢或者碳钢镀锌材质，表面粗糙度需要满足密封面的加工要求，非配合面做防锈处理即可。流道内部采用平滑过渡设计，减少介质流经时的阻力损失，避免出现介质滞留、压降过大的问题，在液压系统中使用时，还需要对内部流道做去毛刺处理，防止金属碎屑随介质进入阀组、油缸等精密元件，造成元件卡滞、磨损。这类接头在实际选型时，需要匹配系统的工作压力、输送介质的腐蚀性、管路的通径尺寸，同时确认安装位置的空间是否满足法兰螺栓的拧紧操作需求，避免出现装配干涉的问题。建模过程中需要重点还原各轴段的直径差、法兰螺栓孔的分布位置、密封槽的深度与宽度尺寸，保证模型导入装配环境后能直接完成虚拟装配验证，检查与周边管路、结构件的干涉情况，为实际加工、装配提供准确的结构参考。
