带侧锁紧孔切削槽式锁紧螺母

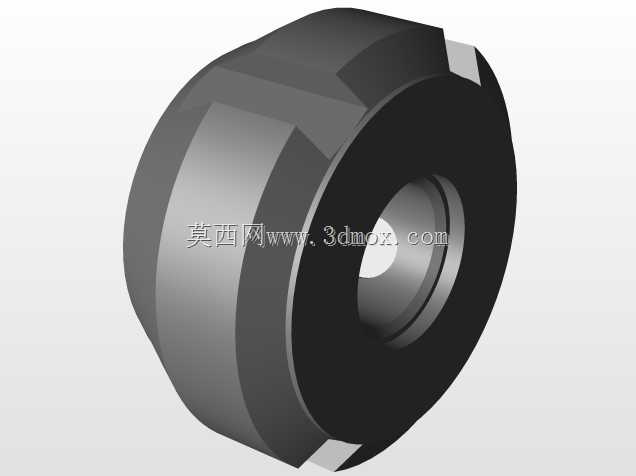

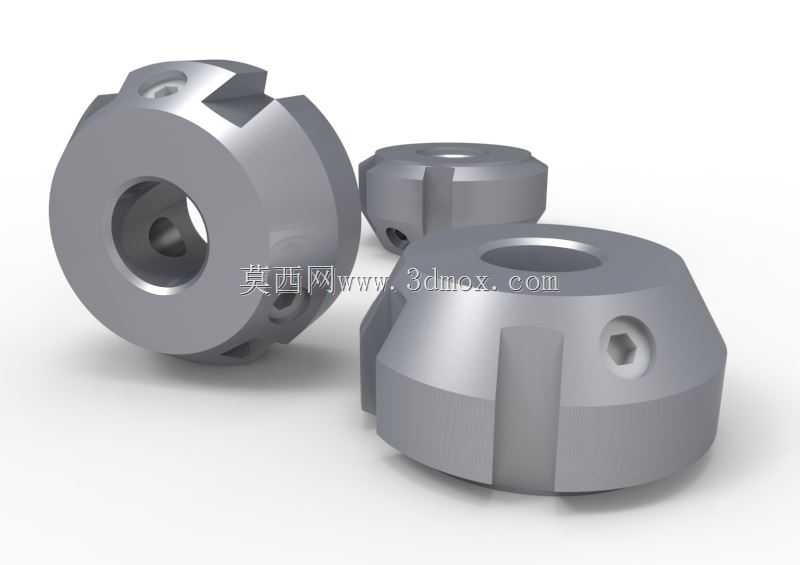

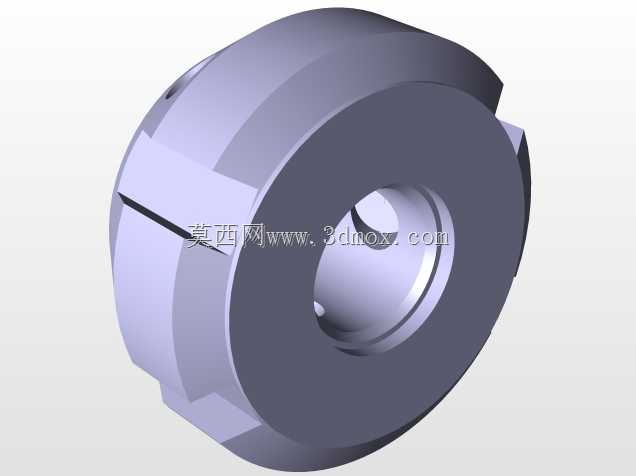

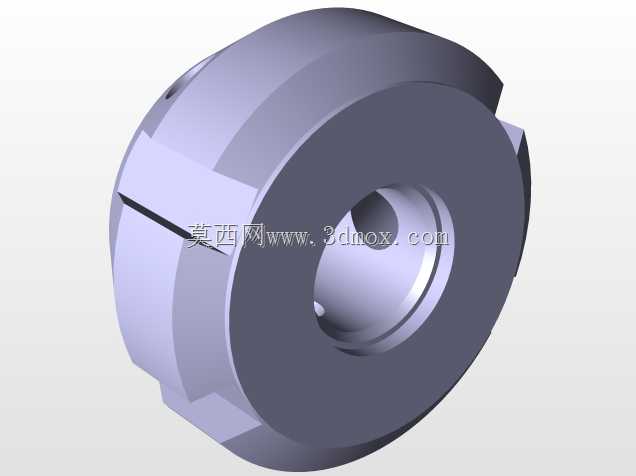

这类带侧部锁紧孔、外周带切削槽的锁紧螺母，常应用在需要精准轴向定位、同时要承受一定振动载荷的传动与工装场景中，比如机床主轴的轴承预紧定位、自动化线旋转工装的轴向锁止、精密检测设备的轴系位置固定，普通六角螺母靠螺纹副摩擦力防松，在持续振动、轴系需要反复调整位置的工况下很容易出现轴向窜动甚至松脱，这类结构的锁紧螺母就是为解决这类问题设计的。从结构设计逻辑来看，螺母主体采用锥台与圆柱结合的外形，靠近安装贴合面的一端做小直径锥面过渡，既可以减少安装时与相邻零件的干涉，也能在锁紧时让端面贴合压力更均匀，避免局部应力集中压伤配合件表面。外周均匀分布的平面切削槽，一方面是给锁紧扳手提供卡合位置，相比普通六角结构，多槽位设计可以在狭小安装空间内找到合适的扳手施力角度，不用预留大角度的扳手转动空间，适合紧凑结构的轴系布局；另一方面这些槽也能在一定程度上分散螺母热处理时的内应力，降低热处理变形概率，保证内螺纹的形位公差。侧部均匀分布的径向锁紧孔，是这类螺母实现防松的核心结构，安装时将螺母旋到轴上预设位置后，拧紧锁紧孔内的紧定螺钉，让螺钉端部顶紧在轴的外圆表面或者轴上预留的定位槽内，就能彻底限制螺母与轴之间的相对转动，哪怕设备长期处于高频振动、启停冲击的工况下，螺母也不会出现回转松脱，相比靠摩擦力防松的尼龙圈锁紧螺母，这类全金属结构的锁紧螺母可以适应更高的工作温度，不会因为尼龙圈老化、高温软化失去防松能力，在主轴高速运转产生温升的场景下可靠性更高。做三维建模时，要重点关注几个安装边界尺寸：首先是内螺纹的公差带要和配合轴的外螺纹公差匹配，保证旋合顺畅无卡滞，同时螺纹收尾的退刀槽尺寸要符合标准，避免螺母旋到底时和轴肩干涉；其次是外周切削槽的位置度要控制好，保证每个槽的对称面过螺母轴线，不然扳手卡合时会出现偏载，拧动时容易滑脱；侧部锁紧孔的轴线要垂直于螺母轴线，孔的深度要保证紧定螺钉拧入后，端部有足够的顶紧行程，同时不能穿透螺母内壁伤到螺纹牙型；螺母两端面的平行度、端面与内螺纹轴线的垂直度是关键形位公差，直接影响锁紧后轴系的跳动精度，建模时要标注清楚对应的公差要求，避免加工出来的零件锁紧后出现轴系偏摆。另外螺母端面可以根据实际使用需求做微观的防滑齿设计，但如果是用于精密轴承预紧的场景，端面要做高光洁度处理，保证预紧力传递均匀，不会因为端面不平整导致轴承内圈受力不均，提前出现疲劳磨损。
