龙门式三轴数控加工工作台结构设计

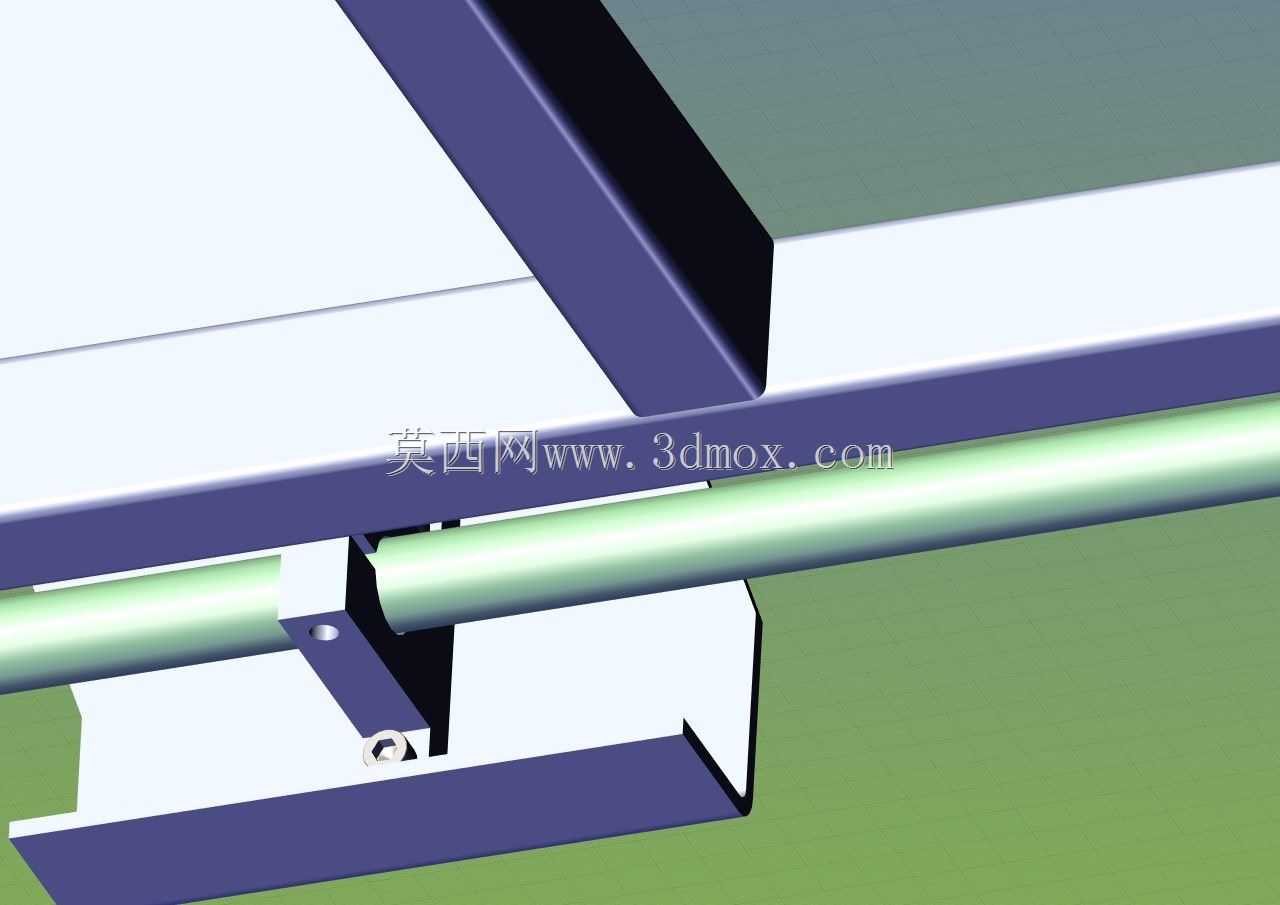

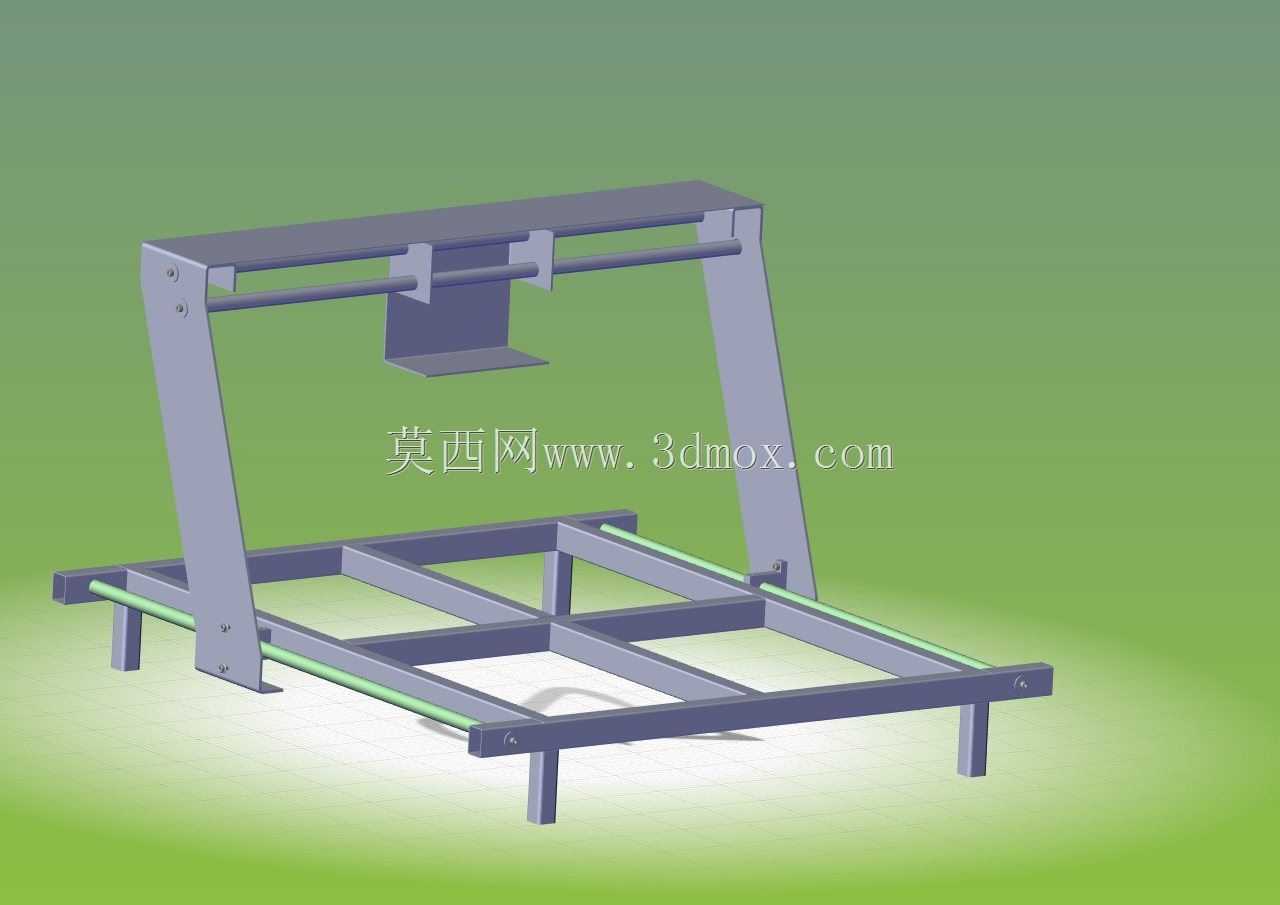

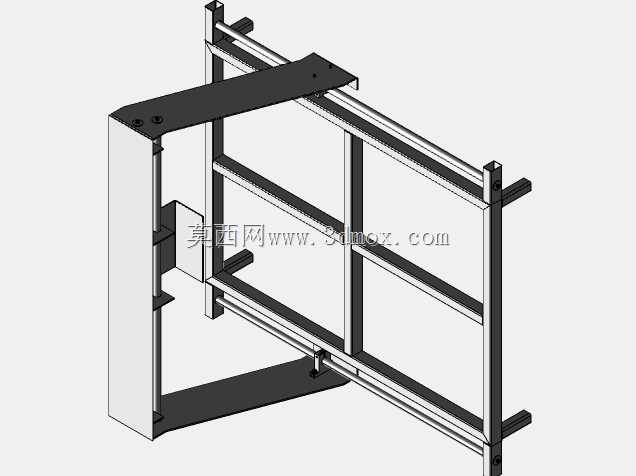

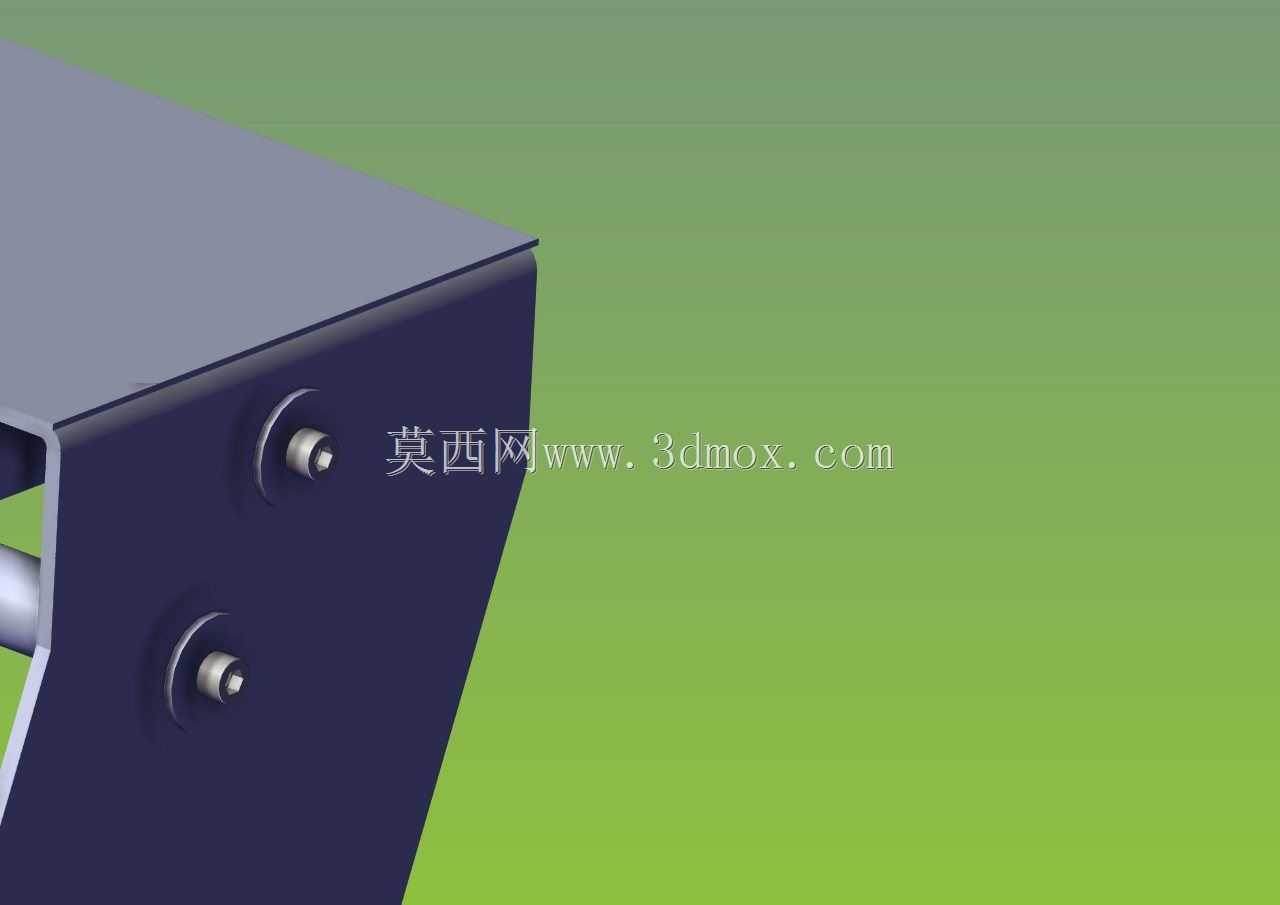

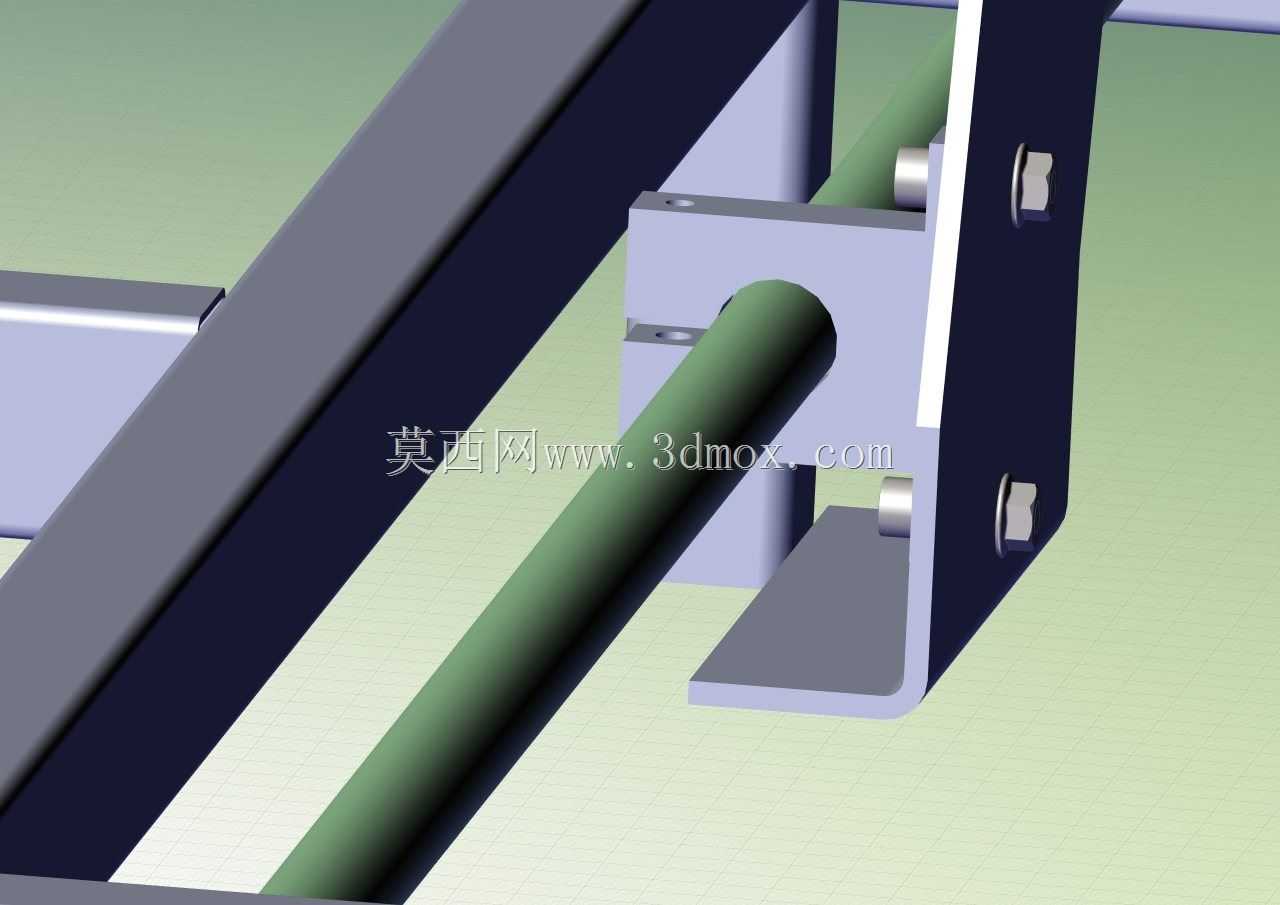

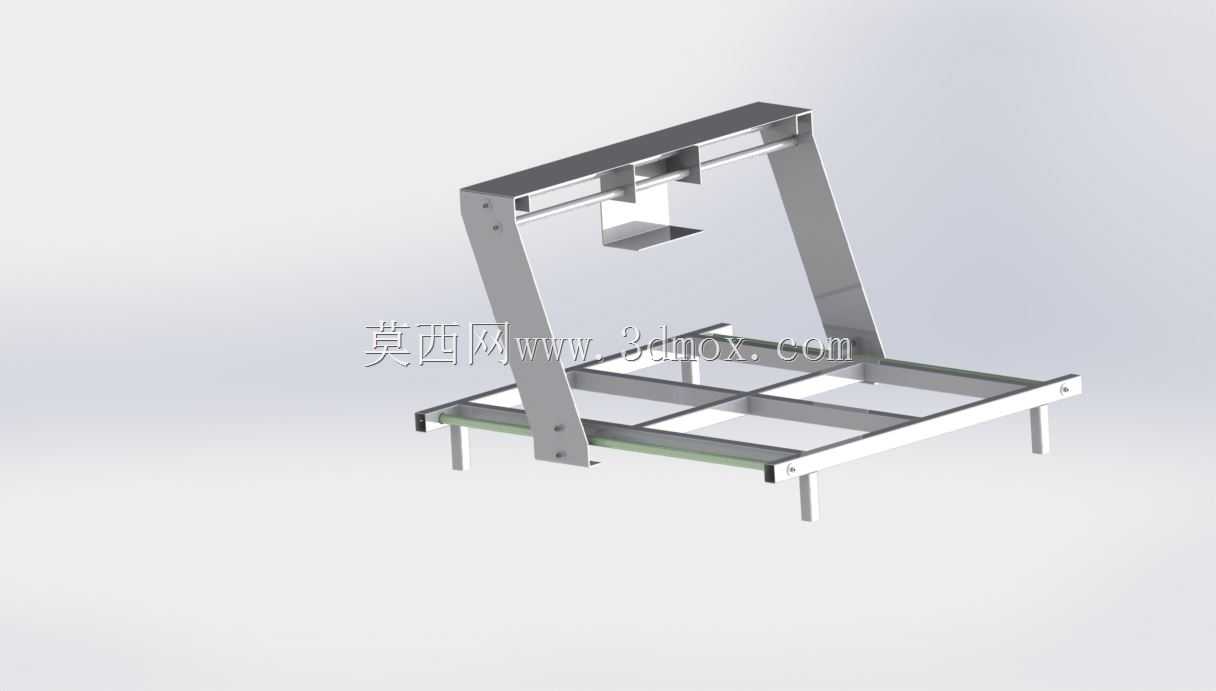

这款龙门式三轴数控工作台，主要面向小型工件的平面铣削、钻孔、轻量雕刻等机加工场景，常见于小型加工门店、职业院校实训车间、个人加工工作室这类对设备占地要求严苛、加工载荷不大的使用场景，区别于大型工业数控加工中心，它的结构更紧凑，安装时不需要做专门的设备地基，普通硬化水泥地面即可完成布设。从结构设计逻辑来看，整体采用龙门跨架式布局，底部是方管焊接成型的平台基座，基座上预留了T型槽安装位，用来装夹工件夹具，四个支脚带有可调脚垫，能在地面不平整时调整工作台水平度，避免加工时出现台面倾斜影响加工精度。两侧的斜向支撑立柱采用厚壁矩形钢焊接，和底部基座通过螺栓组加定位销连接，既保证了连接刚性，也方便后期拆解运输，横梁架设在两侧立柱顶端，预留了Z轴滑台的安装导轨面，滑台挂载加工主轴后可沿横梁做X向横向移动，Z轴滑台自身可做垂直方向的进给运动，而底部工作台可沿Y向做纵向进给，三个轴的运动配合就能覆盖工作台面上所有点位的加工需求。设计时特意将立柱做了斜向支撑的结构，相比直立柱结构，斜撑能更好抵消主轴加工时产生的侧向切削力，减少横梁的形变量，同时整体框架做了轻量化处理，在保证刚性满足轻载加工需求的前提下，尽可能压缩了整体外形尺寸，安装边界控制在长1.8米、宽1.2米、高1.6米的范围内，不需要占用过大的车间空间。基座的框架内部预留了电气元件、驱动电机的安装空间，走线可以从方管内部穿行，避免加工时切屑、切削液飞溅损坏线路，平台台面铺设有耐磨钢板，表面经过磨削处理，平面度控制在0.1mm每米范围内，保证工件装夹的基准精度。需要注意的是，这款结构目前只完成了主体机架部分的设计，后续还需要加装直线导轨、丝杠传动副、驱动电机、主轴组件以及防尘护罩等配套部件，才能形成完整的可运行加工设备，在做后续细化设计时，需要核算各轴的传动负载，匹配对应扭矩的伺服电机，同时在导轨位置加装刮屑板，避免加工产生的金属切屑进入导轨副造成磨损，影响运动精度。
