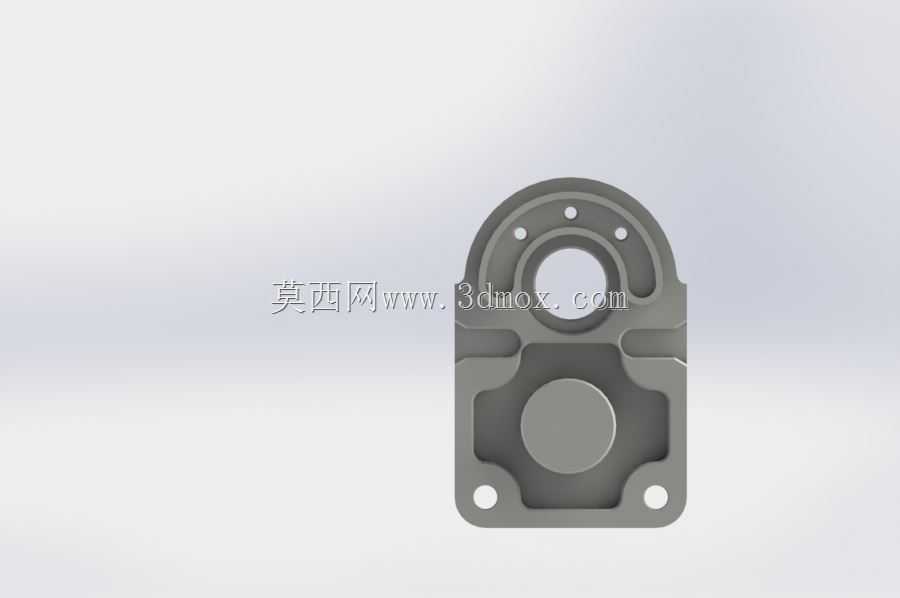

这款异形铝合金结构件,是面向数控加工实操教学设计的典型实训载体,整体采用6061铝合金作为加工基材,适配立式数控铣床的常规加工行程,无需额外定制工装即可完成全工序加工。从结构设计来看,零件集成了数控加工中常见的多种特征:侧面带有圆弧过渡的异形轮廓,中部设置了同轴度要求较高的阶梯通孔,端面分布有多个位置度要求的安装沉孔,背部带有定位用的凸台结构,几乎覆盖了数控铣削入门阶段需要掌握的平面铣削、轮廓铣削、钻孔、锪孔、圆弧插补等核心操作技能点。在实际教学场景中,这类零件常作为数控专业中级工考核的实操题目,学员从毛坯下料开始,需要独立完成工艺路线编排、刀具选择、切削参数设定、坐标系找正、程序编制到最终尺寸检测的全流程操作,能有效检验学员对加工工艺的理解程度。零件的外形尺寸控制在120mm*80mm*35mm范围内,毛坯选用130mm*90mm*40mm的标准铝块即可,装夹时采用普通平口钳就能完成固定,不需要制作专用夹具,适配绝大多数院校实训车间的常规设备配置。设计时特意在零件非配合面保留了0.2mm的精加工余量,配合面则设置了IT7级的公差要求,既不会因为精度过高导致初学者加工难度陡增,也能通过公差要求引导学员掌握刀具补偿、切削参数优化等实操技巧。零件中部的环形凸台与背部的定位槽形成配合基准,学员在加工时需要反复测量两个特征的位置度,能直观理解基准统一原则在实际加工中的应用价值。不同于工业量产零件的功能导向设计,这款实训零件的特征排布特意做了优化,避免了加工过程中出现刀具干涉、薄壁振颤等初学者难以处理的工艺问题,同时每个特征的加工顺序都有多种可选方案,学员可以通过不同工艺路线的对比,理解走刀路径对加工效率和表面质量的影响。在实际加工训练中,学员完成粗加工后,需要通过修改刀具半径补偿值来控制轮廓尺寸,这个过程能帮助学员建立数控加工中尺寸微调的实操思维,而端面沉孔的深度控制练习,也能让学员熟悉Z轴对刀误差对加工精度的影响,为后续加工复杂工业零件打下扎实的操作基础。
- 全部评论(0)
- 模板大小 729.73 KB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,Rendering
- 软件分类 机床
