多布拉多弯管机核心结构三维设计

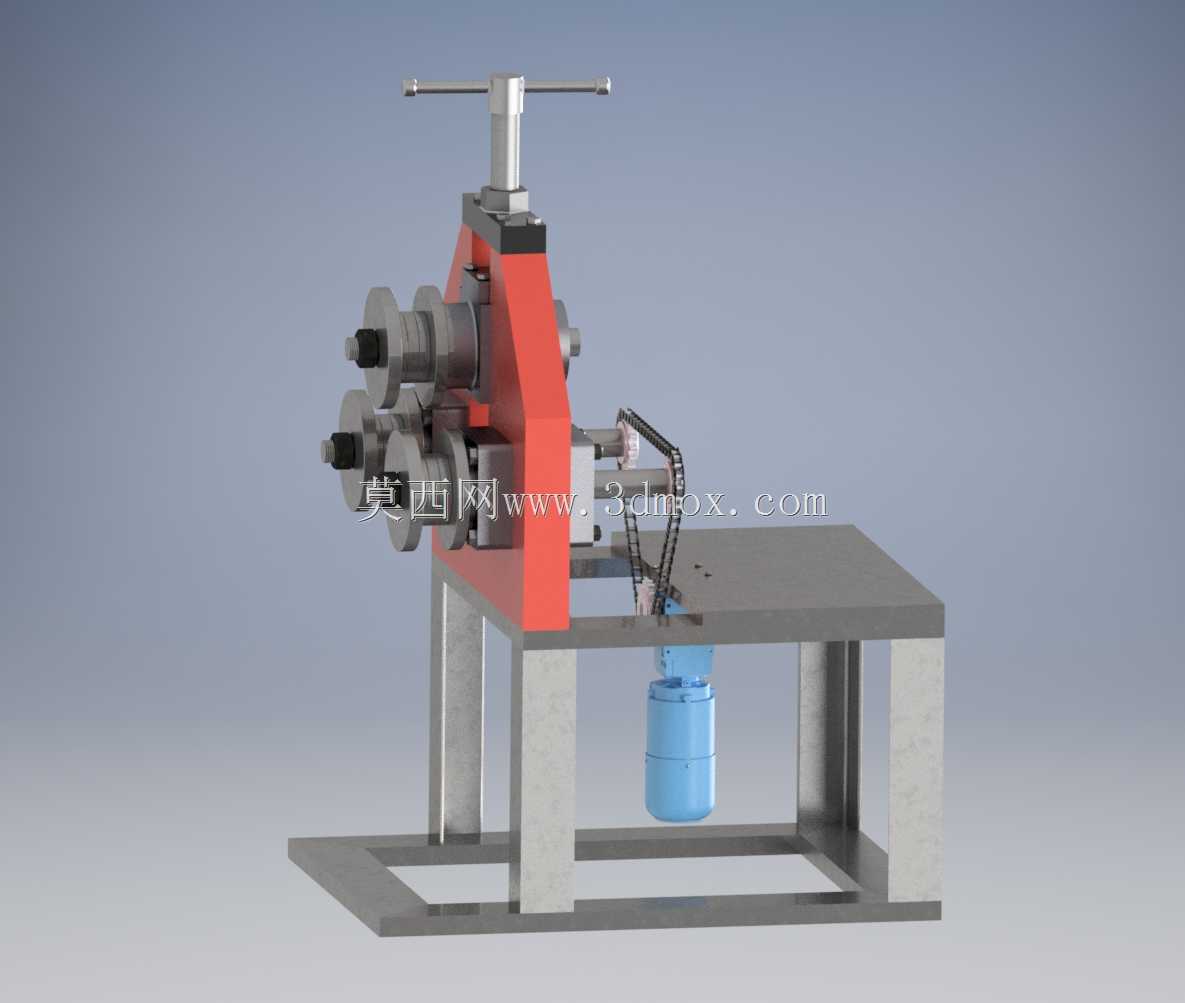

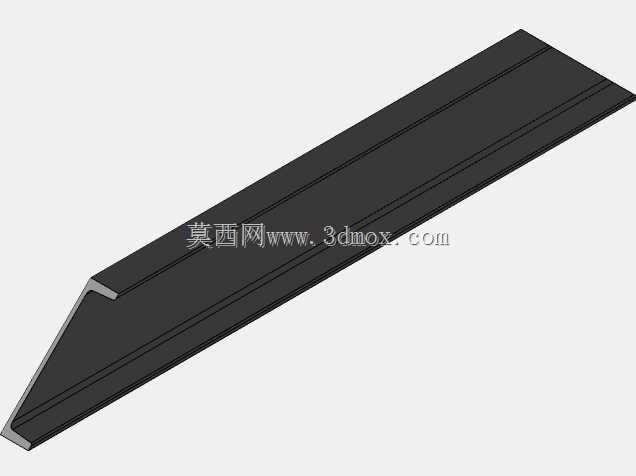

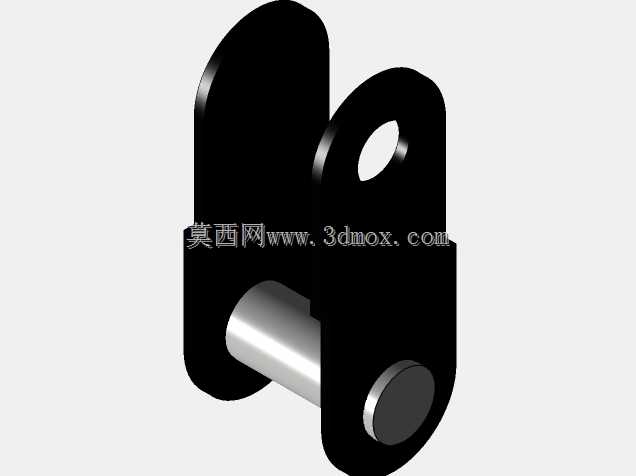

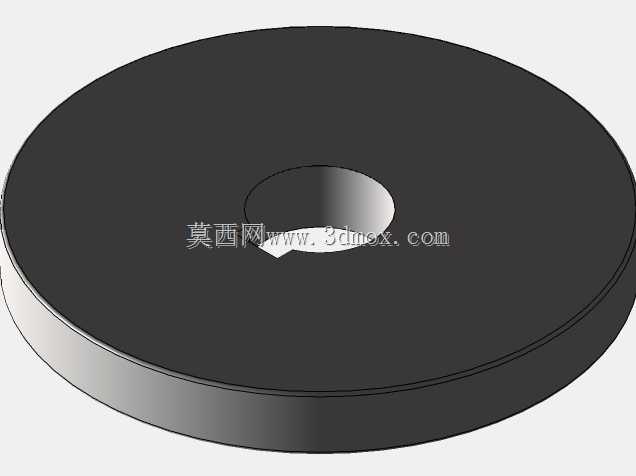

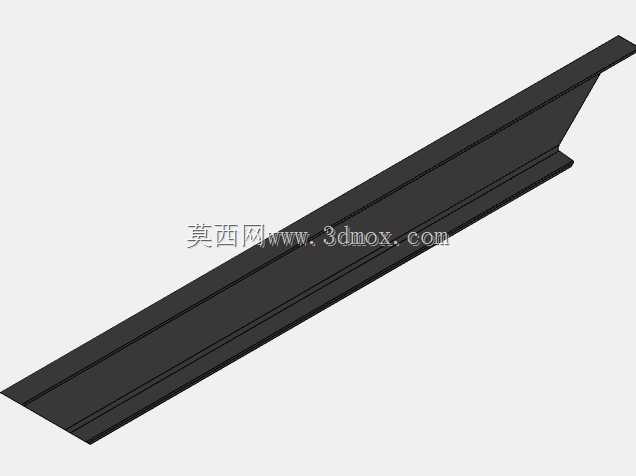

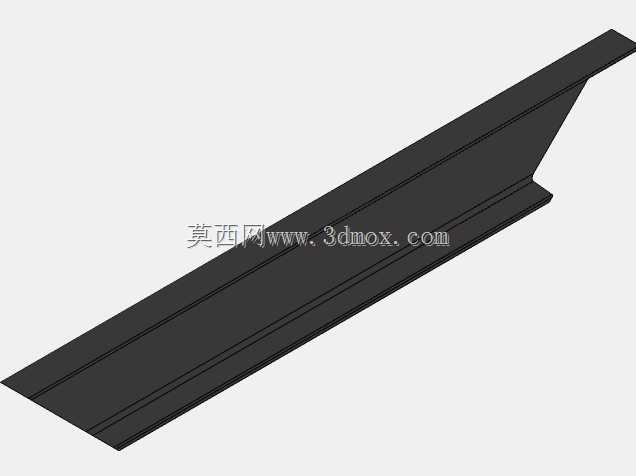

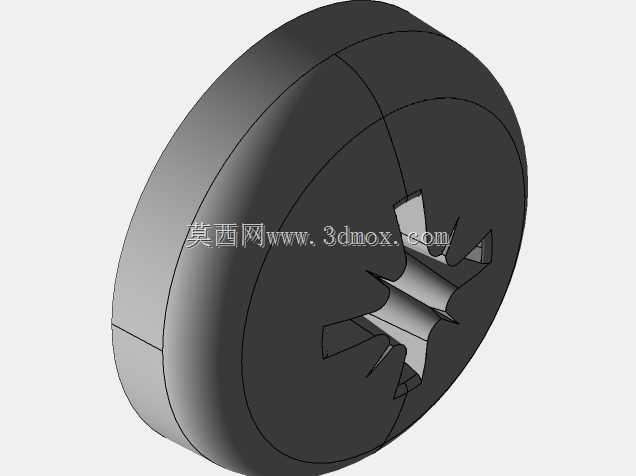

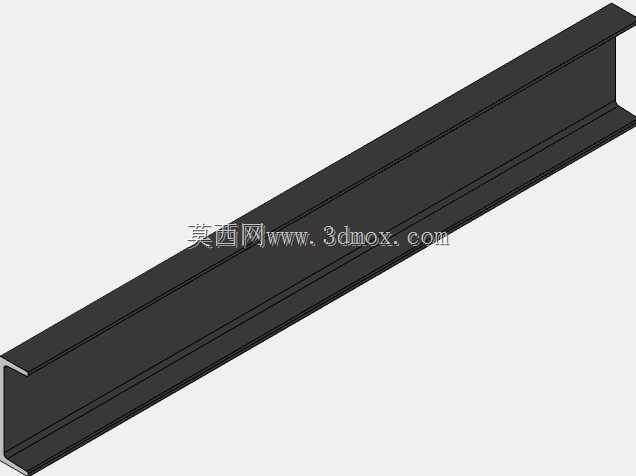

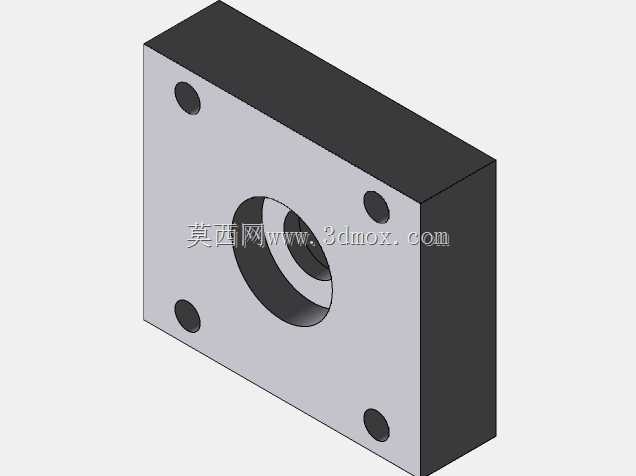

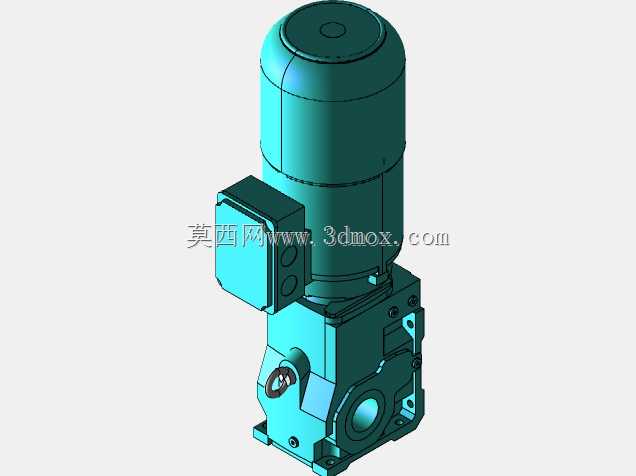

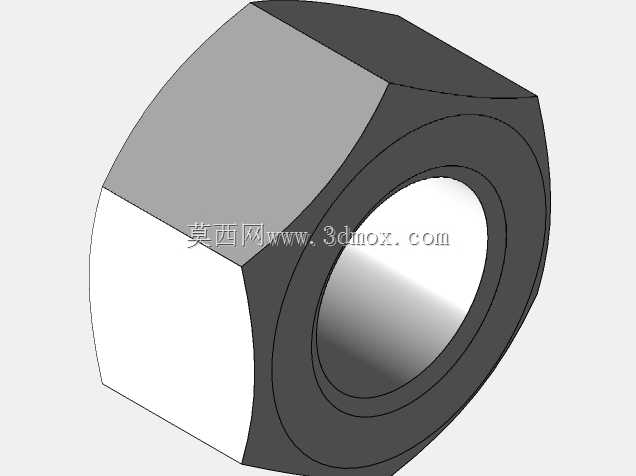

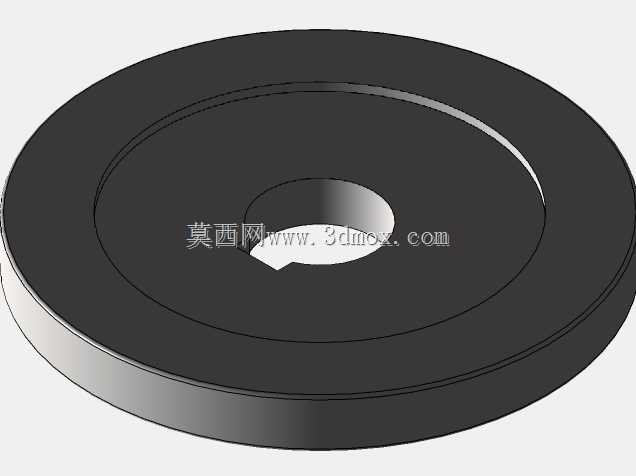

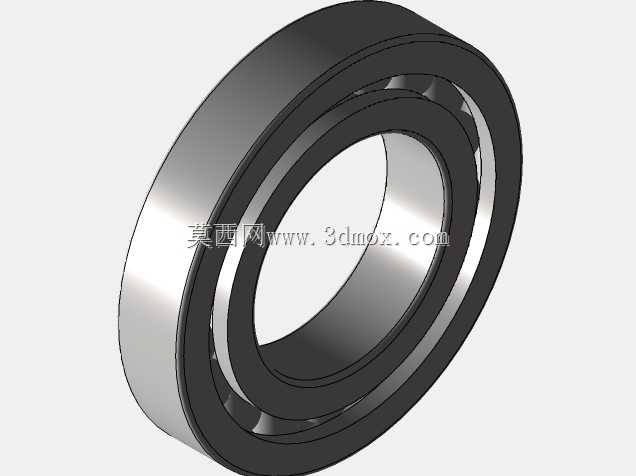

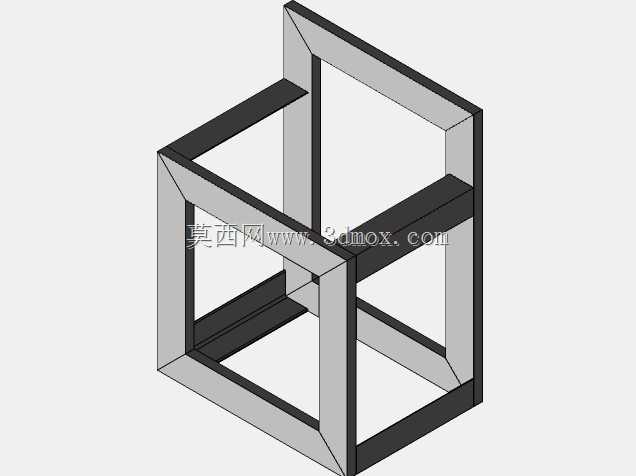

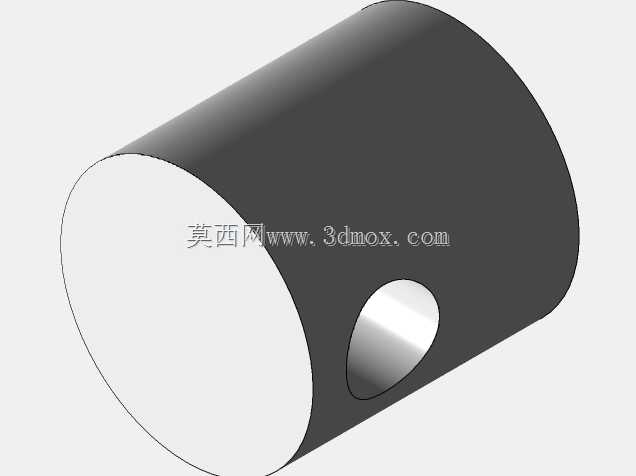

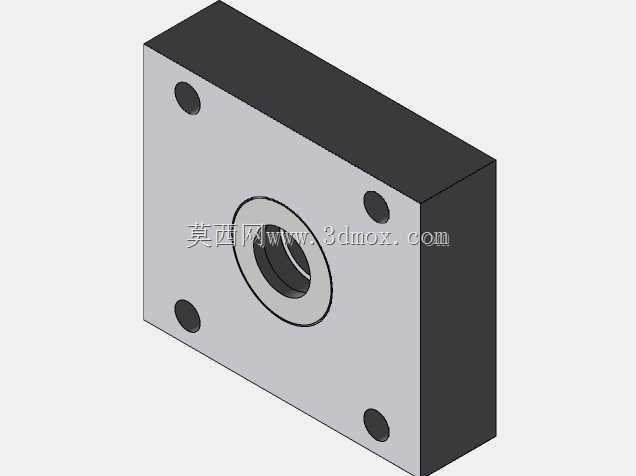

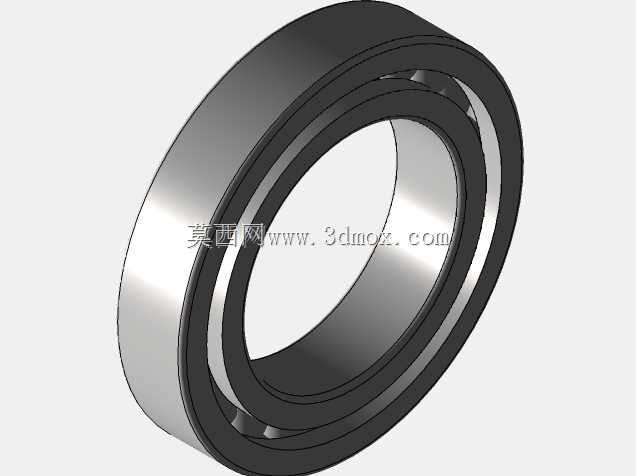

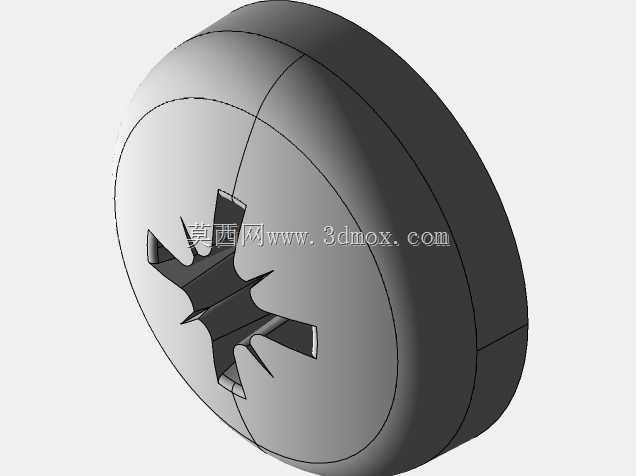

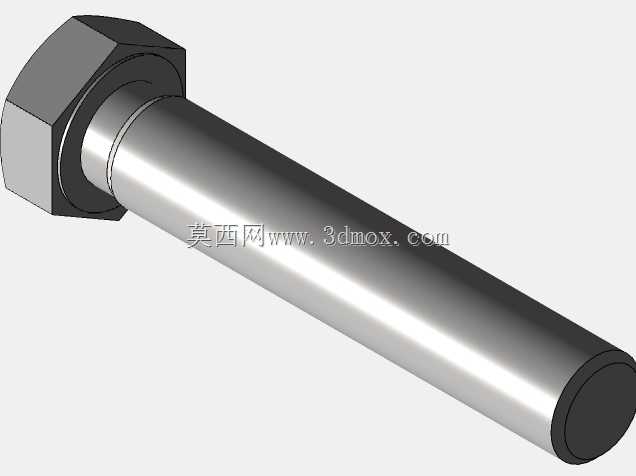

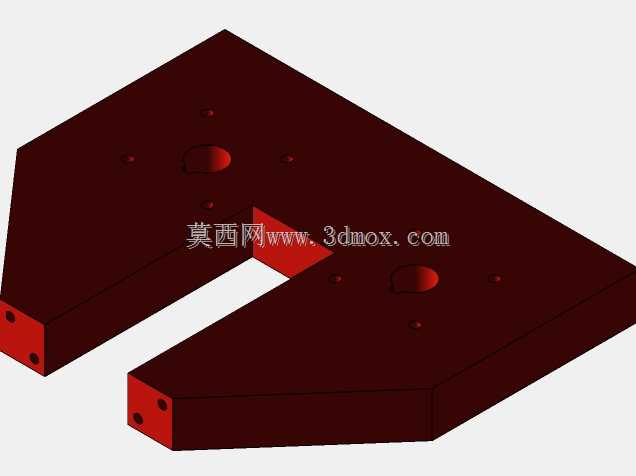

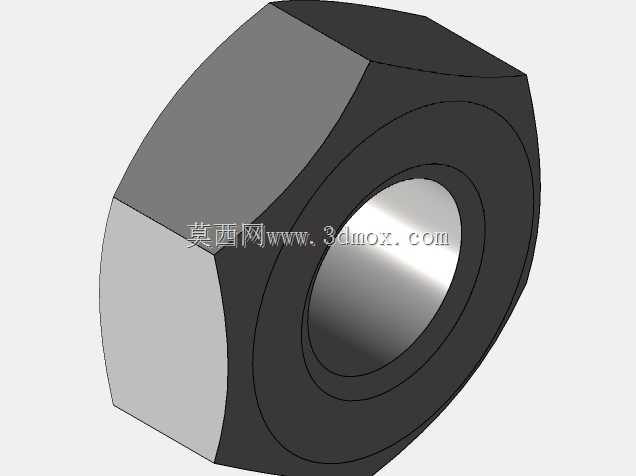

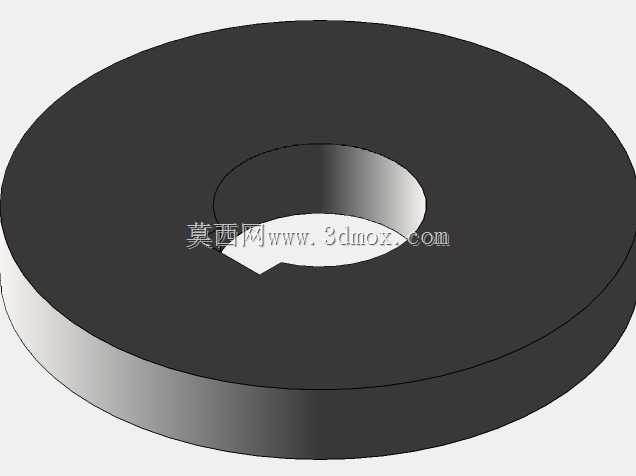

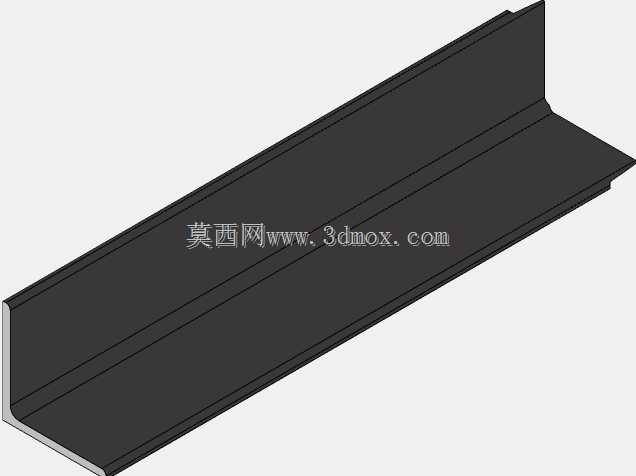

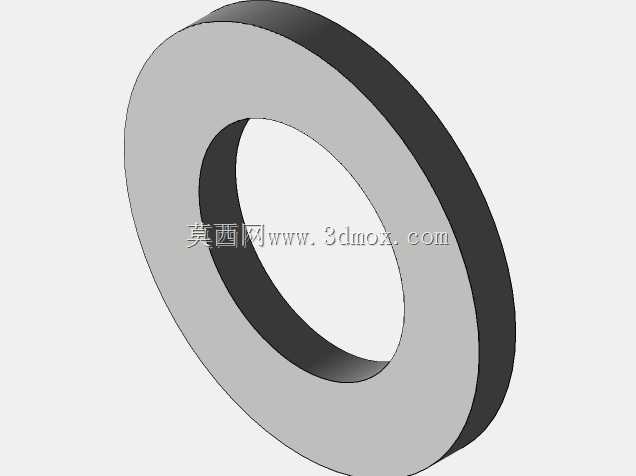

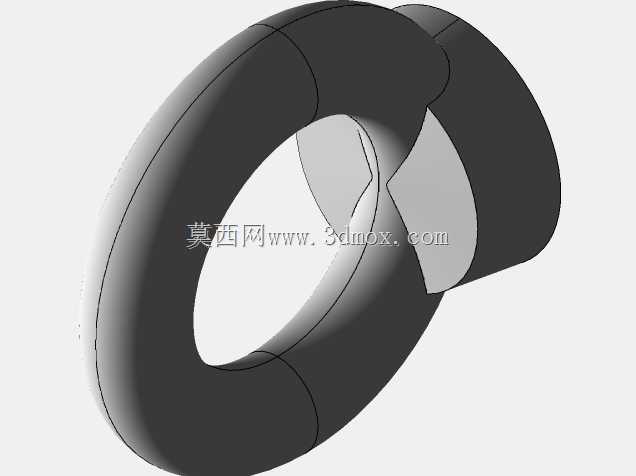

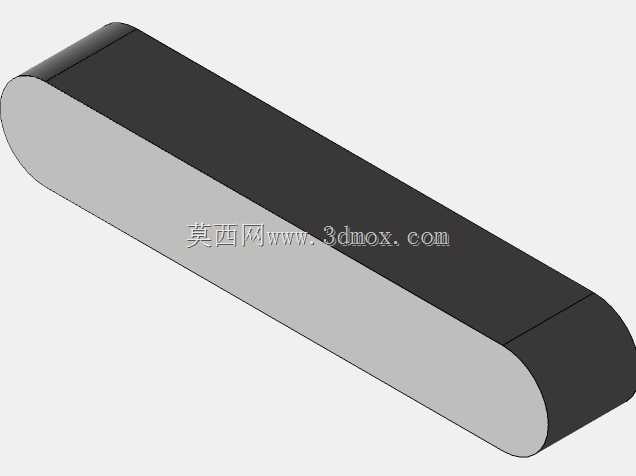

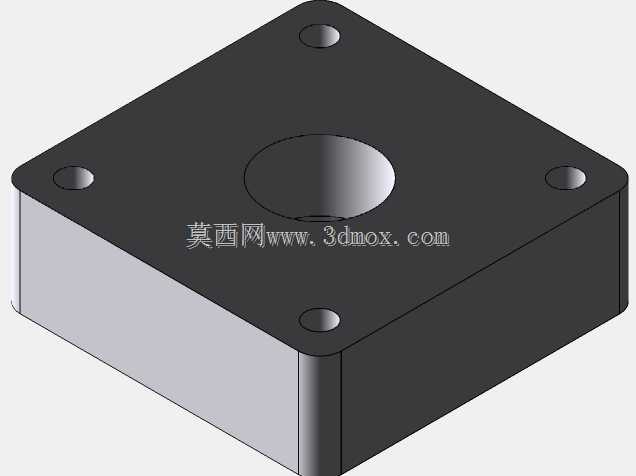

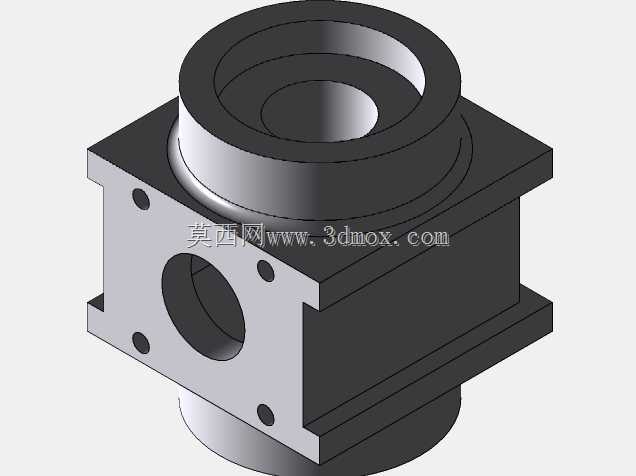

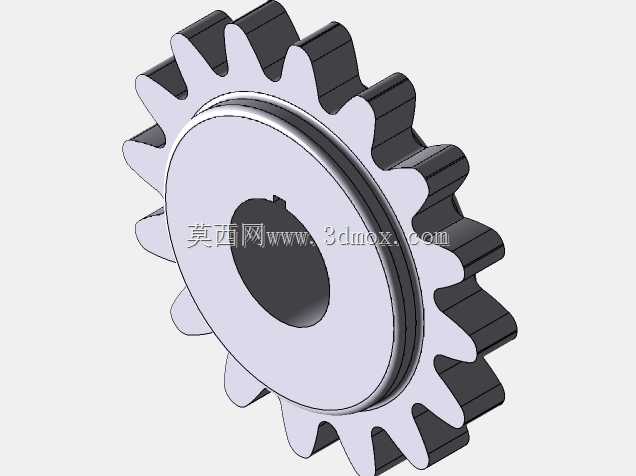

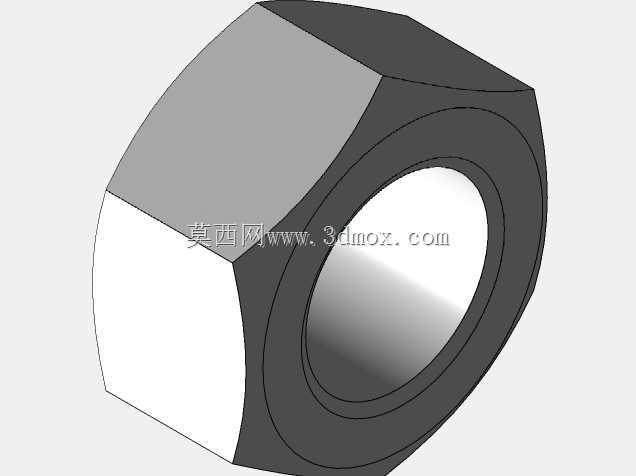

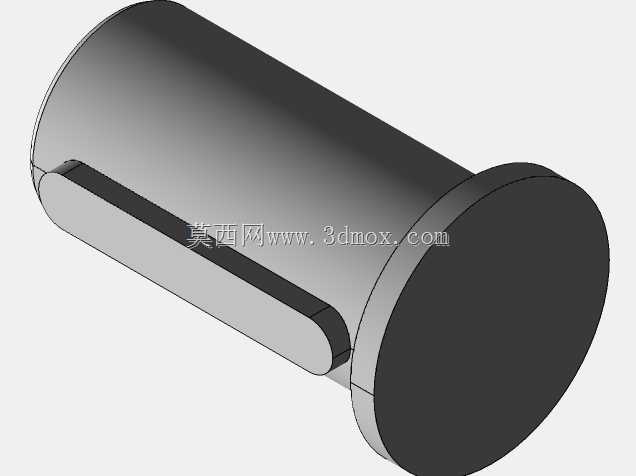

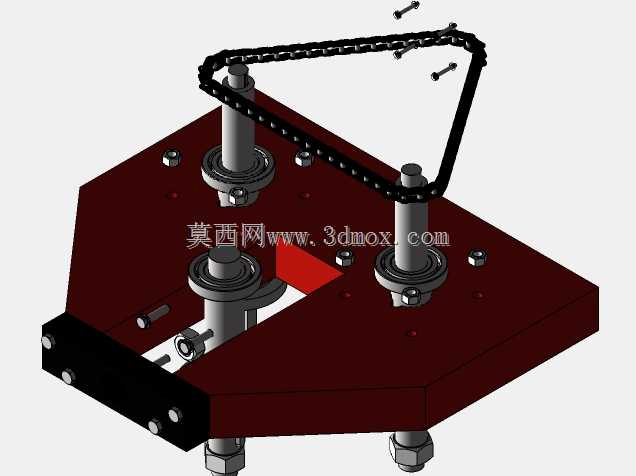

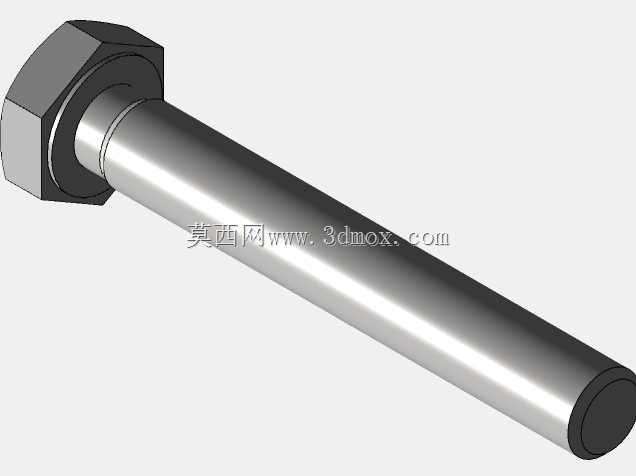

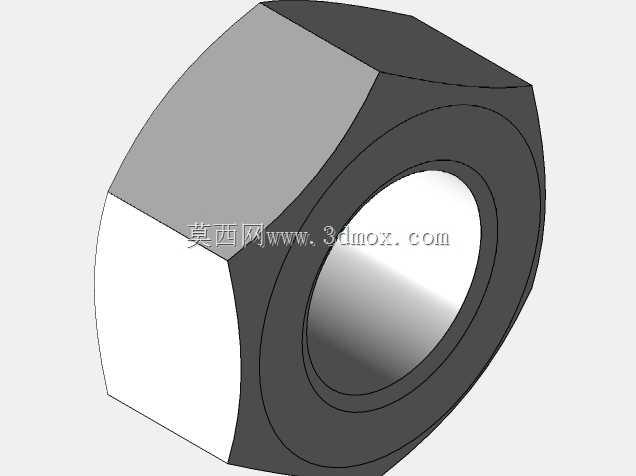

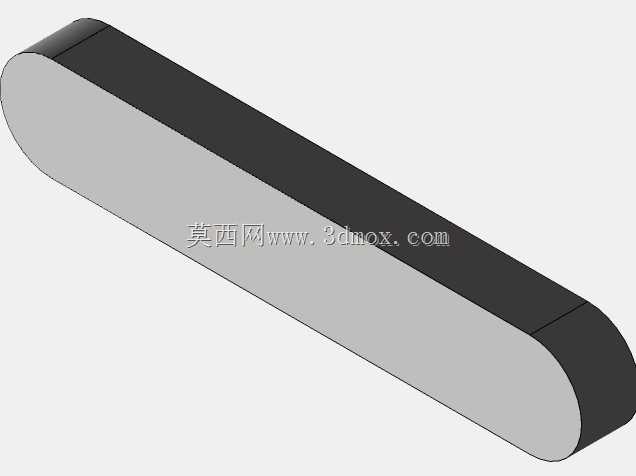

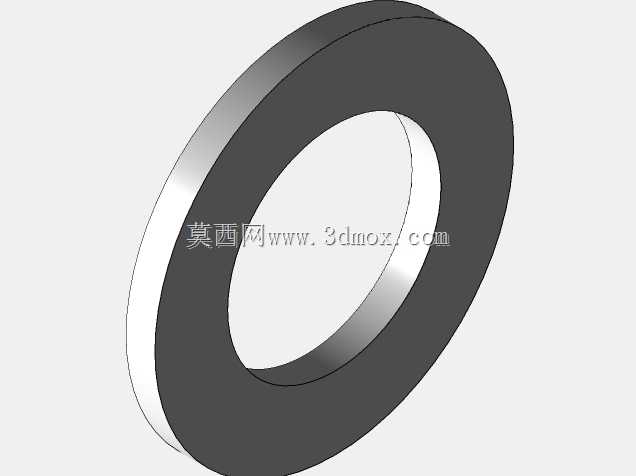

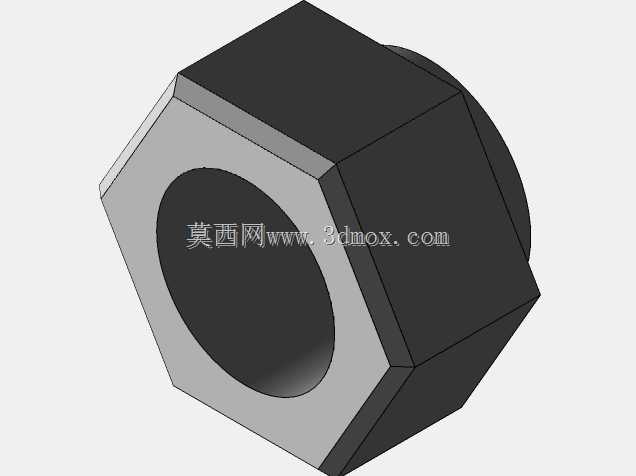

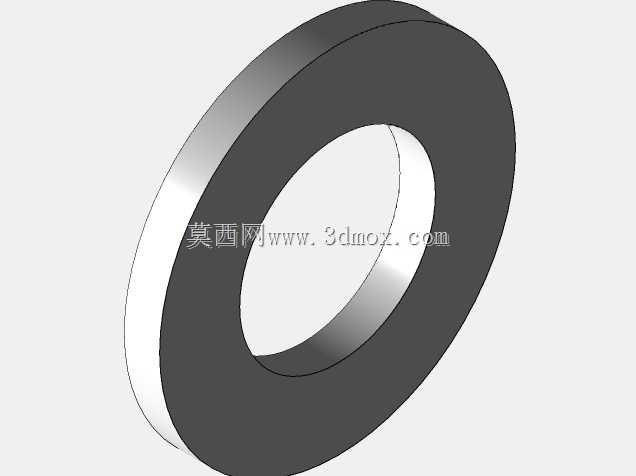

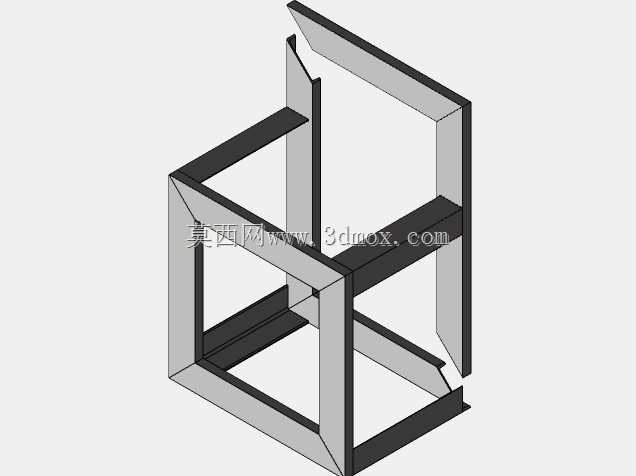

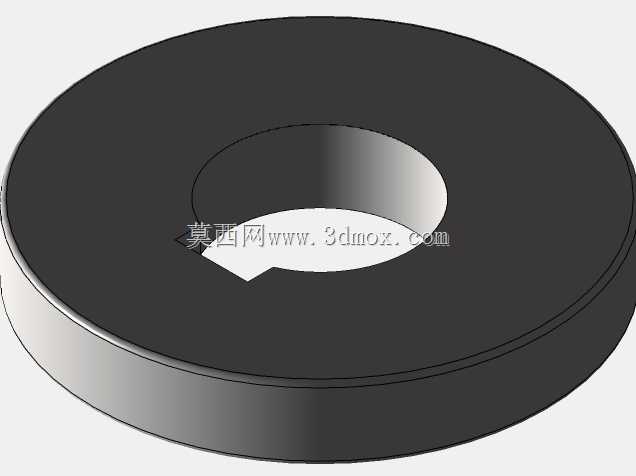

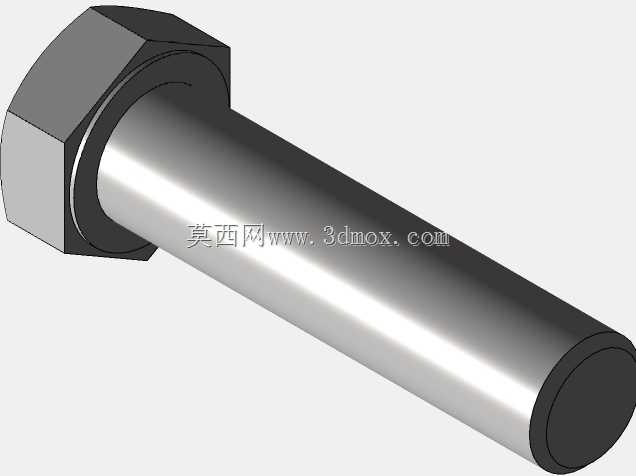

这款弯管设备的三维结构设计，核心围绕金属管材冷弯成型的加工场景展开，适配五金加工、汽配管路、家具五金、暖通管道等多个领域的管材弯折需求，可完成圆管、方管等常规截面型材的定角度弯折作业，替代传统手动弯管的低效模式，保障弯折角度一致性与管材成型精度。从结构设计逻辑来看，模型还原了设备的核心承载基体，也就是长条形的主机身框架，该部分采用厚壁钢板焊接后时效处理的结构思路，预留了动力单元、弯管模具、夹持机构、进给导轨的安装定位面，机身底部的安装孔位按照工业设备通用安装规范排布，可直接适配常规车间的混凝土地基安装或者减震垫脚部署，安装边界预留了足够的操作维护空间，机身侧面的走线槽、管路排布空间也在建模阶段做了避让，避免后期装配出现干涉。设备的功能模块布局上，弯管执行端设置在机身一端，配套的夹持机构可根据管材直径更换适配夹块，弯管模具的安装位采用快换式结构设计，无需复杂拆卸即可完成不同弯折半径模具的更换，适配多规格小批量的管材加工需求。进给机构沿机身长度方向布置，采用线性导轨搭配伺服驱动的传动方案，可精准控制管材的进给长度，配合角度编码器实现弯折角度的精准控制，避免传统弯管设备常见的角度超差、管材外壁起皱、内壁塌陷等成型缺陷。在设计过程中，针对弯管作业时的受力特性，对机身受力集中的弯管端做了加强筋结构补强，抵消弯管作业时产生的径向扭矩，避免长期作业出现机身变形影响加工精度。同时模型还原了设备的安全防护边界，机身外侧预留了防护钣金的安装位，可覆盖传动部件避免作业时人员误触，操作端的安装位按照人机工程学高度设置，方便操作人员上下料、调整加工参数。整个结构的尺寸设计兼顾了加工行程与占地面积的平衡，既可以满足最长6米常规管材的连续弯折加工需求，又不会占用过多车间场地，适合中小型五金加工车间、汽配零部件加工厂的管路加工工位部署，也可集成到自动化管材加工生产线中作为核心弯折单元使用，配合自动上料、下料机构实现无人化管材加工作业。
