双耳铰接式连接固定支座结构设计

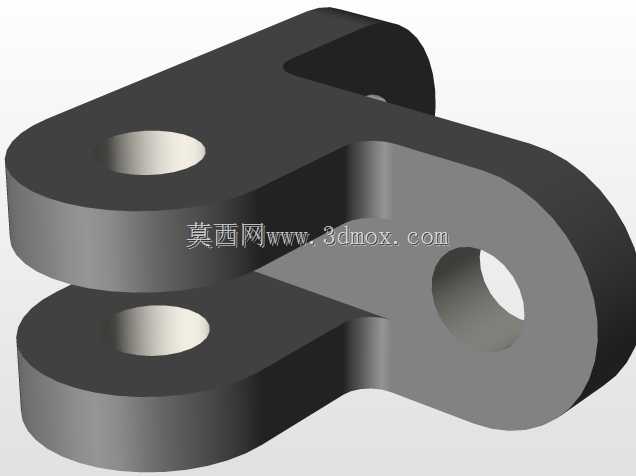

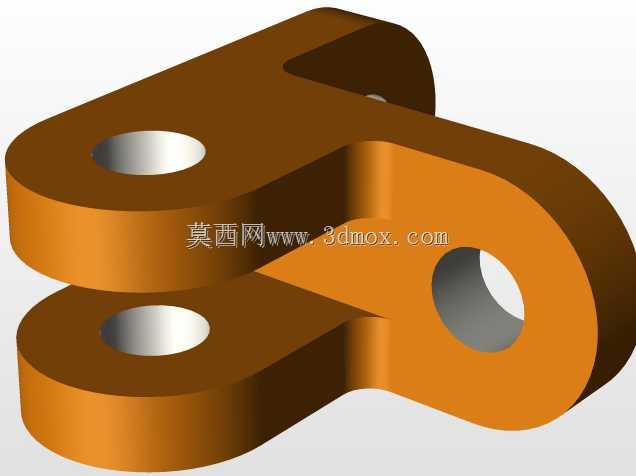

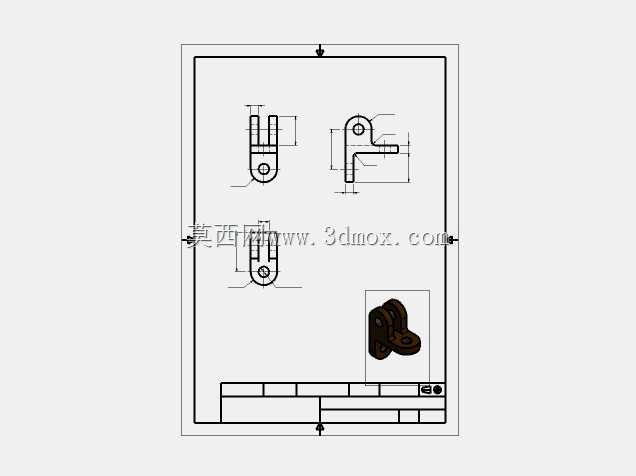

该铰接支座属于机械传动与机架连接环节的常用受力构件，在各类轻工输送设备、小型工装夹具、自动化线体的摆动工位中应用广泛，主要承担相邻构件之间的铰接传动、载荷传递与位置固定作用，可实现连接部件绕销轴的定角度摆动，同时限制其余方向的自由度，保证运动副的运行稳定性。从结构设计逻辑来看，整体采用一体化铸造成型后机加工的工艺思路，主体分为双耳铰接段与单孔安装段两个功能区域：双耳段设置同轴的两个销轴孔，孔位公差严格按照H7级精度设计，保证与配套销轴的配合间隙控制在合理范围，避免铰接运动过程中出现卡滞或旷量过大的问题；两个耳板的厚度经过抗弯强度校核，可承受额定径向载荷下的弯曲应力，耳板与底座衔接位置做了圆弧过渡处理，有效降低应力集中系数，避免交变载荷下出现疲劳断裂的风险。底座部分为平板式安装结构，设置一个沉头安装孔，可通过内六角螺栓将整个支座固定在设备机架的安装面上，沉孔设计可保证螺栓安装后头部不突出支座表面，避免与相邻摆动部件发生运动干涉。从安装边界来看，双耳段的销轴孔中心到底座安装面的垂直距离经过精准核算，既保证铰接部件摆动时不会与底座平面发生擦碰，又尽可能压缩整体安装高度，减少构件在设备上占用的空间尺寸；底座的外形轮廓做了圆角处理，去除尖锐边角，既方便安装时的对位操作，也避免装配过程中划伤操作人员。在实际选型应用中，该类支座需要根据所连接部件的摆角范围、工作载荷大小匹配对应直径的销轴，同时安装时需要保证双耳孔的同轴度误差在允许范围内，若安装面存在平面度误差，需要在底座与机架之间加装调整垫片，避免支座安装后出现耳板变形，影响铰接副的正常转动。这类铰接支座相比焊接式的固定耳座，具备更好的互换性，安装拆卸便捷，在需要频繁维护调整的设备工位上适用性更强，结构上没有多余的冗余设计，所有结构特征都服务于载荷传递与运动约束的核心功能，材料可根据使用场景选用45号钢调质或者铸铝合金，分别对应重载受力场景与轻量化低载荷场景。
