虚拟乐高技术轮式装载机结构设计

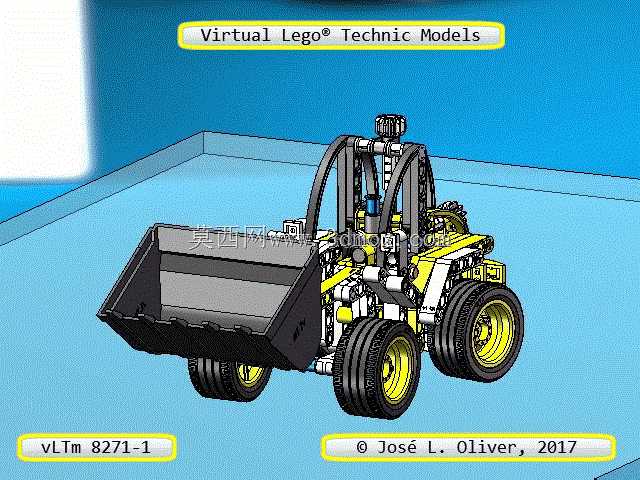

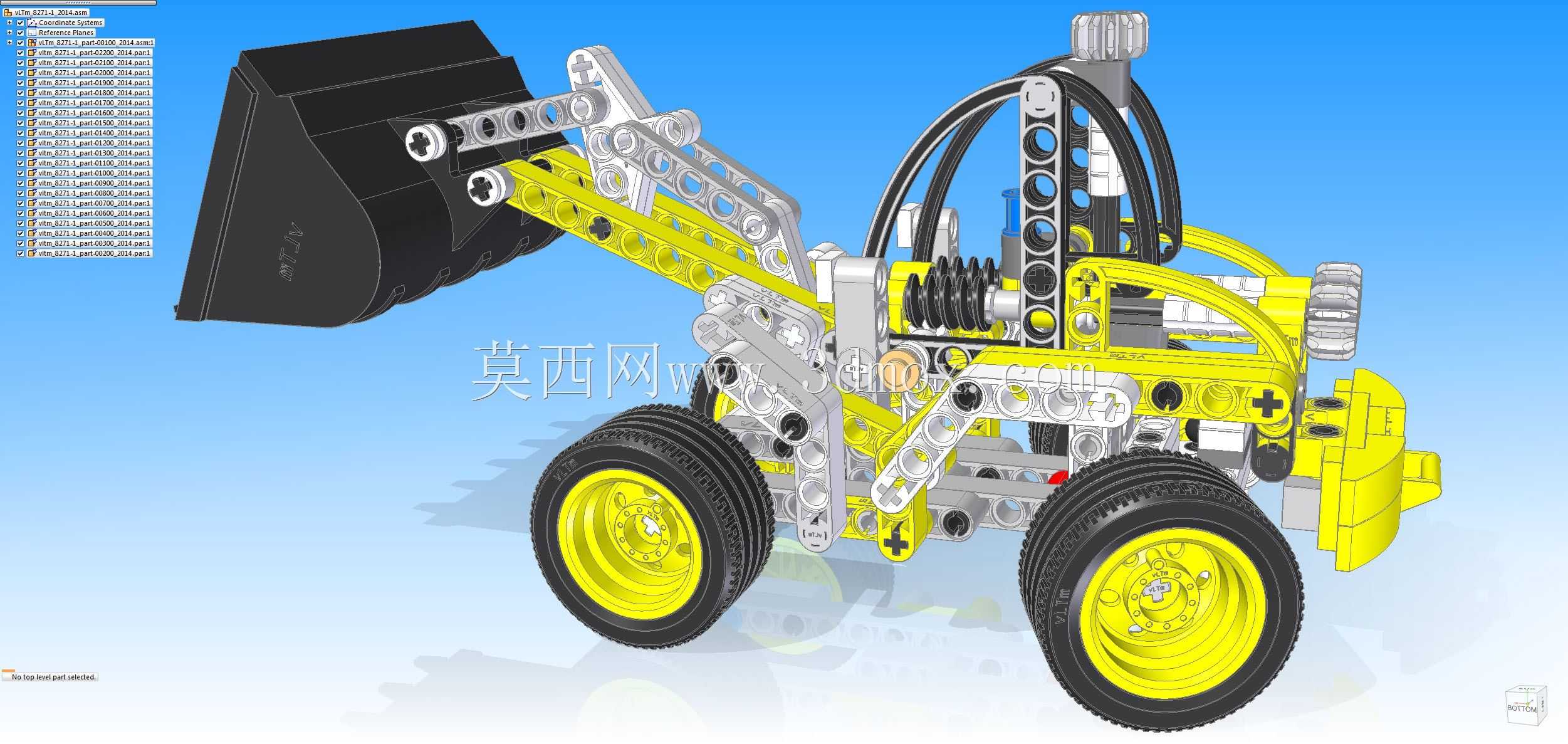

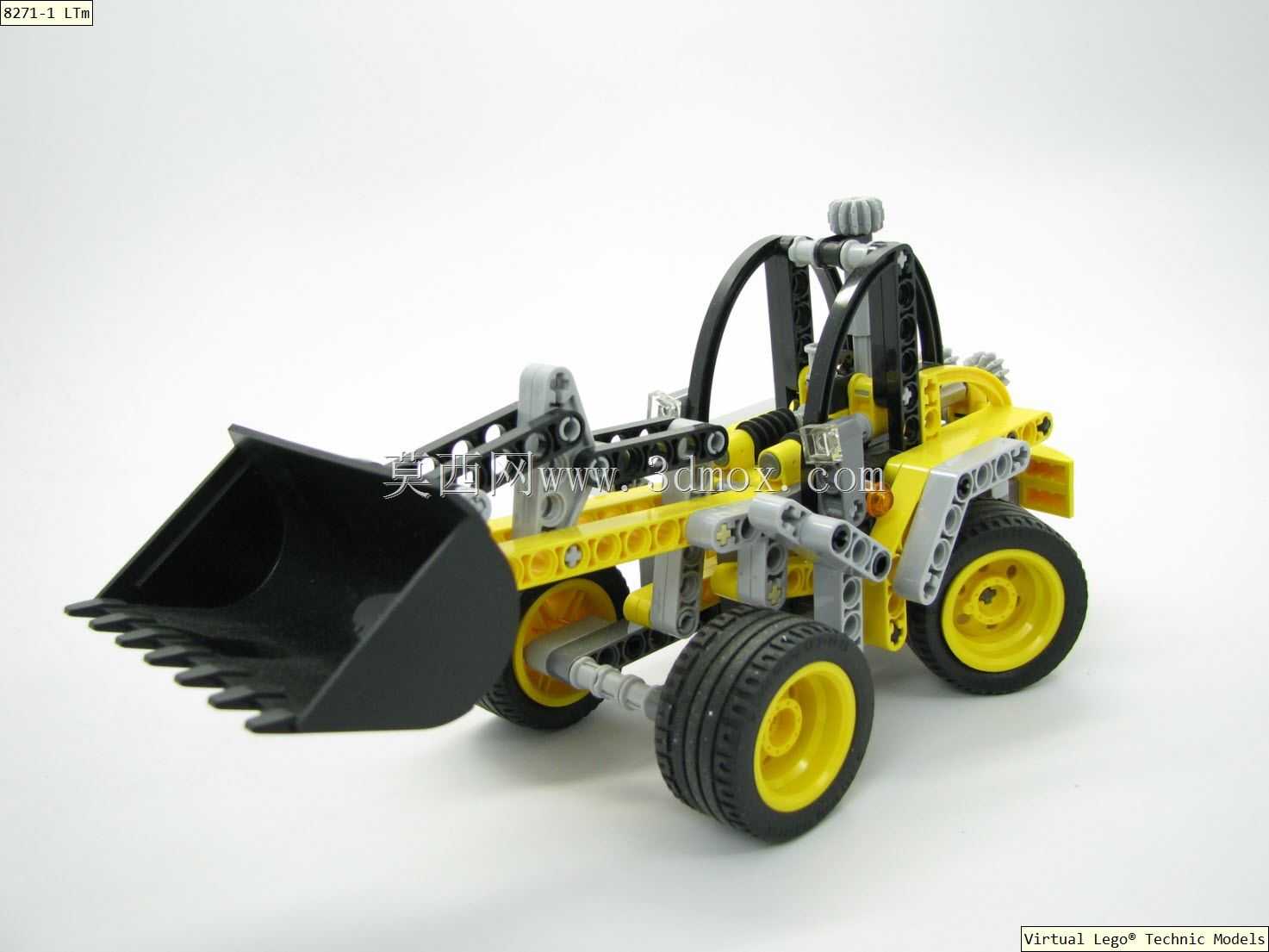

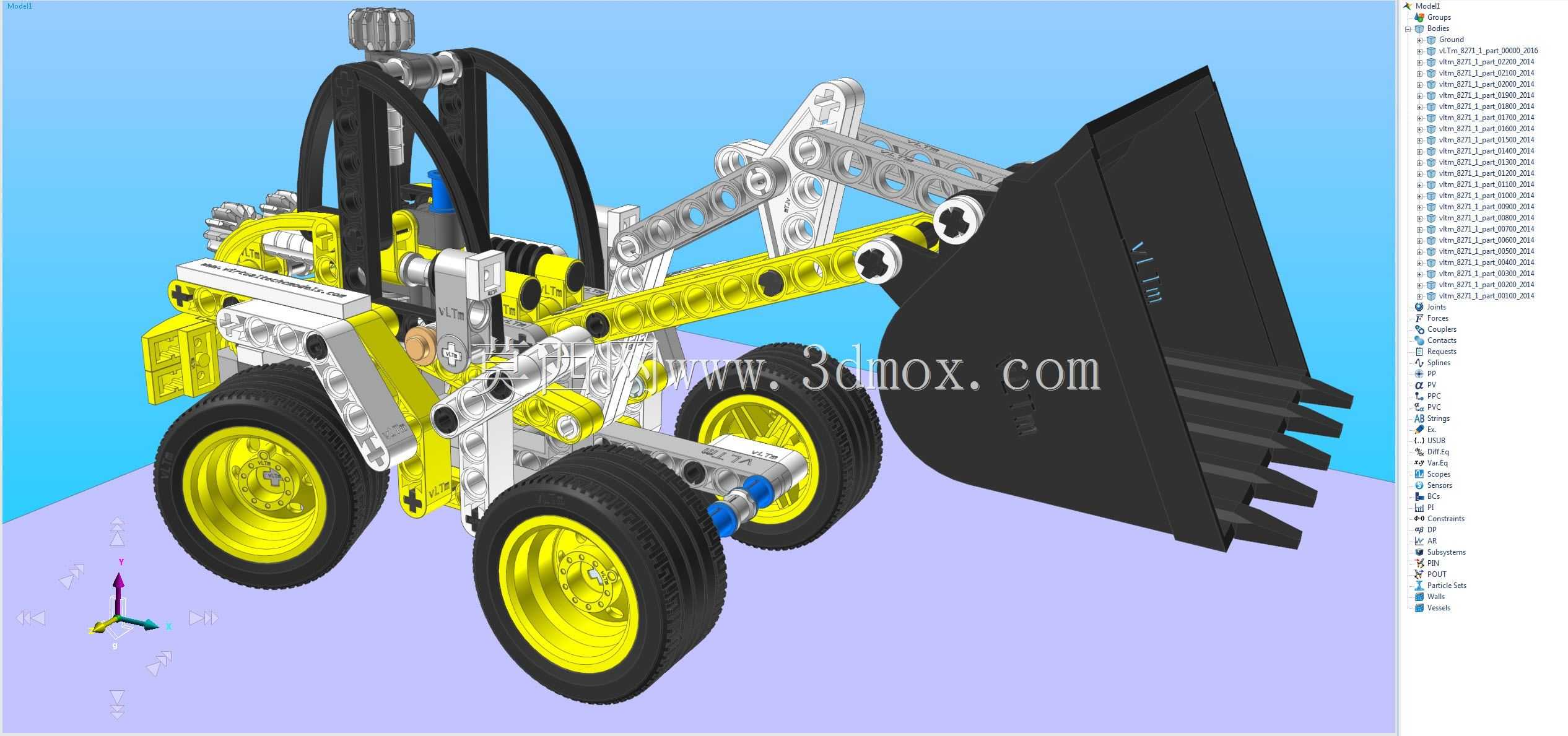

这款轮式装载机构型的虚拟积木机械结构，核心面向小型散料转运作业场景设计，可适配厂区内零散物料短途倒运、小型施工场地砂石集料归集、教学场景下工程机械原理演示等实际使用需求。整机采用前轮驱动、后轮转向的经典布局，铲斗通过前置连杆机构与动臂连接，动臂铰接点布置在车架中部靠前位置，举升过程中铲斗收放角度通过四连杆机构自动补偿，避免举升时物料洒落。设计过程中优先参考了小型轮式装载机的真实受力路径，将积木构件的拼接限位对应真实机械的装配约束，每个铰接位置都预留了合理的转动间隙，既保证机构动作顺畅，又不会出现虚位过大导致的结构松垮。从安装边界来看，整机宽度控制在适配双轮并行排布的尺寸范围内，轴距与轮距的比例经过反复调整，保证满载举升时整机重心始终落在四轮支撑面以内，不会发生前倾失稳。铲斗的斗容根据整机配重匹配设计，斗唇角度做了优化，插入料堆时的切入阻力更小，收斗时能保证物料留存率。转向系统采用偏转后轮的结构，转向拉杆布置在后桥上方，转向角度范围覆盖小型场地作业所需的最小转弯半径要求，狭窄空间内转向灵活性更强。车架部分采用分层拼接的结构，上层预留了动力组件的安装位，可根据需求加装驱动电机实现电动遥控操作，下层为配重安装空间，可通过调整配重块位置适配不同作业负载下的重心平衡需求。动臂的举升油缸位置做了隐藏式排布，既还原了真实装载机的液压管路布局逻辑，又不会因为外露构件影响整机外观完整性。轮胎采用宽幅深花纹构型，接地比压更小，在松散砂石路面行驶时不容易陷车，轮毂与车轴的连接采用十字轴插接结构，传递扭矩的同时可承受一定的径向载荷，满足模拟作业时的负载要求。整个结构的所有构件都采用标准化积木接口，可直接拆解重组为其他构型的工程机械，适合作为机械原理教学的演示载体，帮助学习者直观理解连杆机构、转向系统、载荷平衡等工程机械核心设计逻辑，也可作为三维结构设计练习的参考案例，验证模块化拼接结构的机构运动可行性。
