带加强筋的铰接式支座连接构件

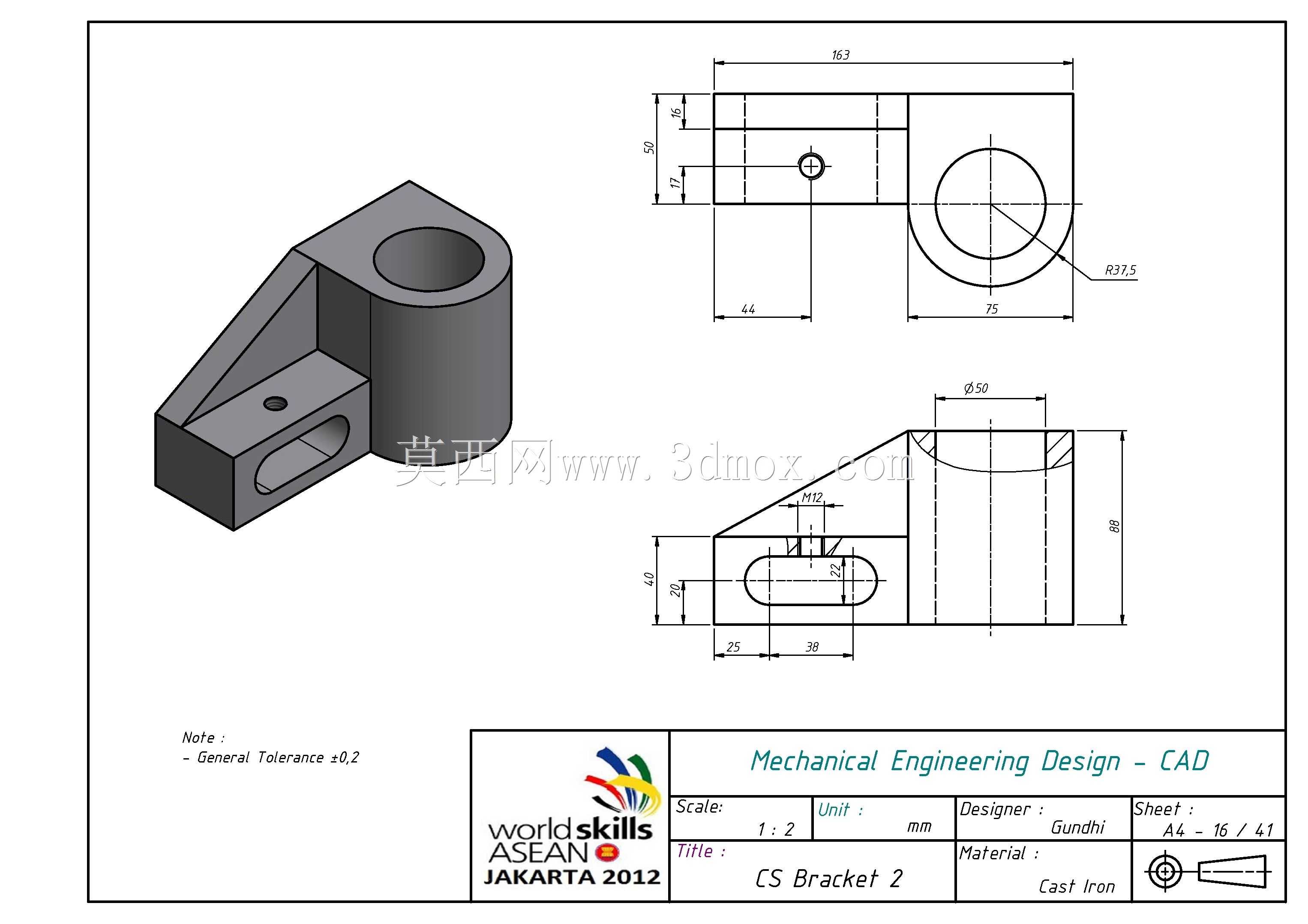

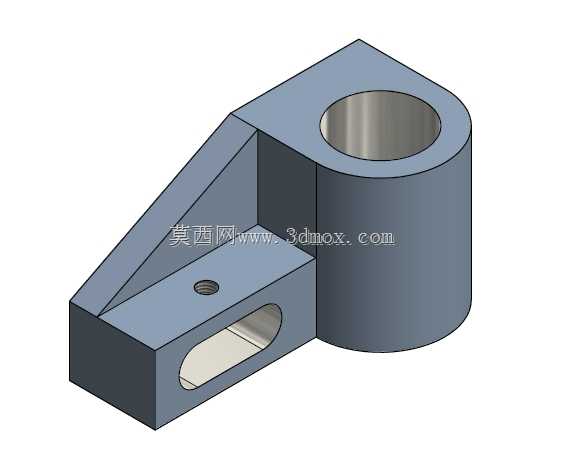

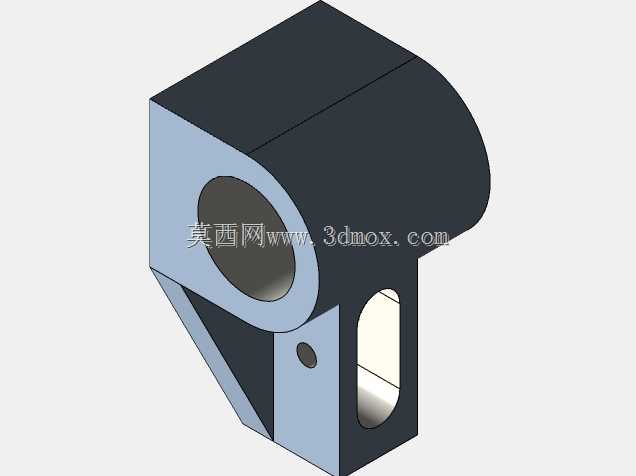

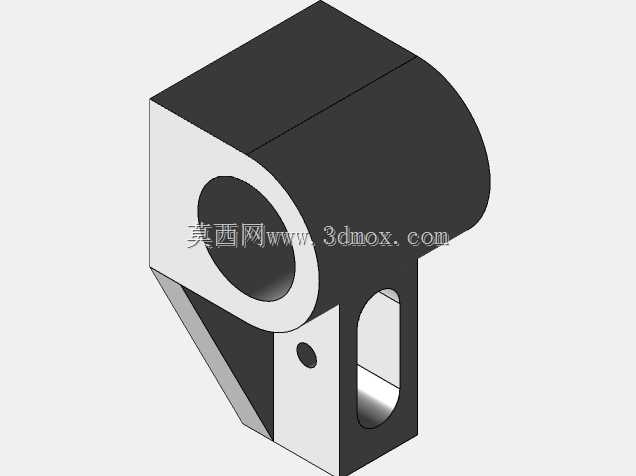

这类带加强筋的铰接支座构件，多应用在需要实现转动副连接的工装夹具、小型自动化输送线的摆臂连接端，以及轻工设备的连杆传动节点位置，核心作用是为相邻运动构件提供稳定的铰接支撑，同时承担径向载荷与部分侧向倾覆力矩，避免连接部位在往复摆动过程中出现应力集中导致的形变失效。从结构设计逻辑来看，上部的圆筒结构是铰接核心区域，内孔用于穿装铰接销轴，孔壁的厚度经过载荷校核，能够匹配常用的标准销轴直径，保证销轴转动时的接触应力处于材料许用范围内，圆筒与下方的矩形安装基体之间设置的三角形加强筋，是针对悬臂受力场景做的强化设计，能够有效抵消上部铰接点受载时对基体连接处产生的弯折力矩，无需额外增加整体壁厚就能大幅提升结构刚性，兼顾了强度要求与零件自重控制。下方的矩形基体部分，顶面设置的螺纹孔用于安装限位挡片或者位置检测元件的安装支架，侧面的长条形通孔是安装调节位，穿装螺栓后可以沿着长孔方向调整整个支座的固定位置，适配安装机架上的孔位偏差，降低现场装配的对位难度，基体的底面为精加工平面，安装时可以与机架的安装面完全贴合，保证铰接孔的轴线与安装面的平行度符合装配公差要求。在安装边界方面，这类构件的安装面需要保证平面度不低于0.05mm，固定螺栓的预紧力需要匹配构件的承载等级，避免长期受载后出现螺栓松动导致的铰接点偏移，上部铰接孔的同轴度需要在装配时与对侧的支撑座孔位做找正，防止销轴转动时出现卡滞、偏磨的问题。设计这类构件时，通常会先根据实际工况的最大载荷计算铰接孔的直径与壁厚，再根据安装空间确定下方基体的长宽尺寸，加强筋的厚度一般取基体壁厚的0.8-1倍，筋板的斜边角度多设置为45度，既方便铸造或者铣削加工，也能避免筋板与基体连接处出现应力集中的锐角，长条形调节孔的长度一般预留10-15mm的调节余量，宽度比配套固定螺栓的直径大1-2mm，兼顾调节便利性与连接稳定性。
