小型涵道式四旋翼无人飞行器结构设计

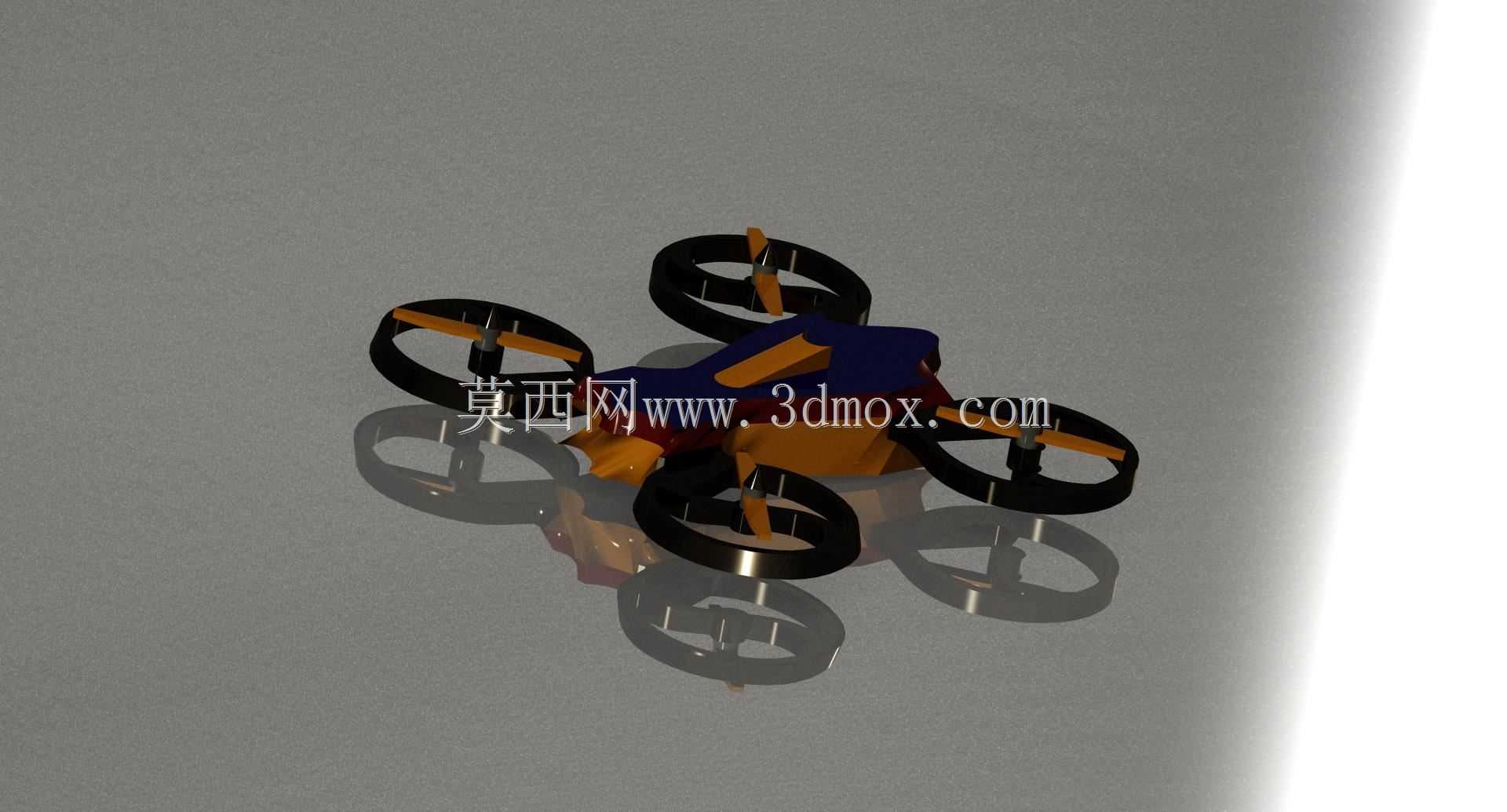

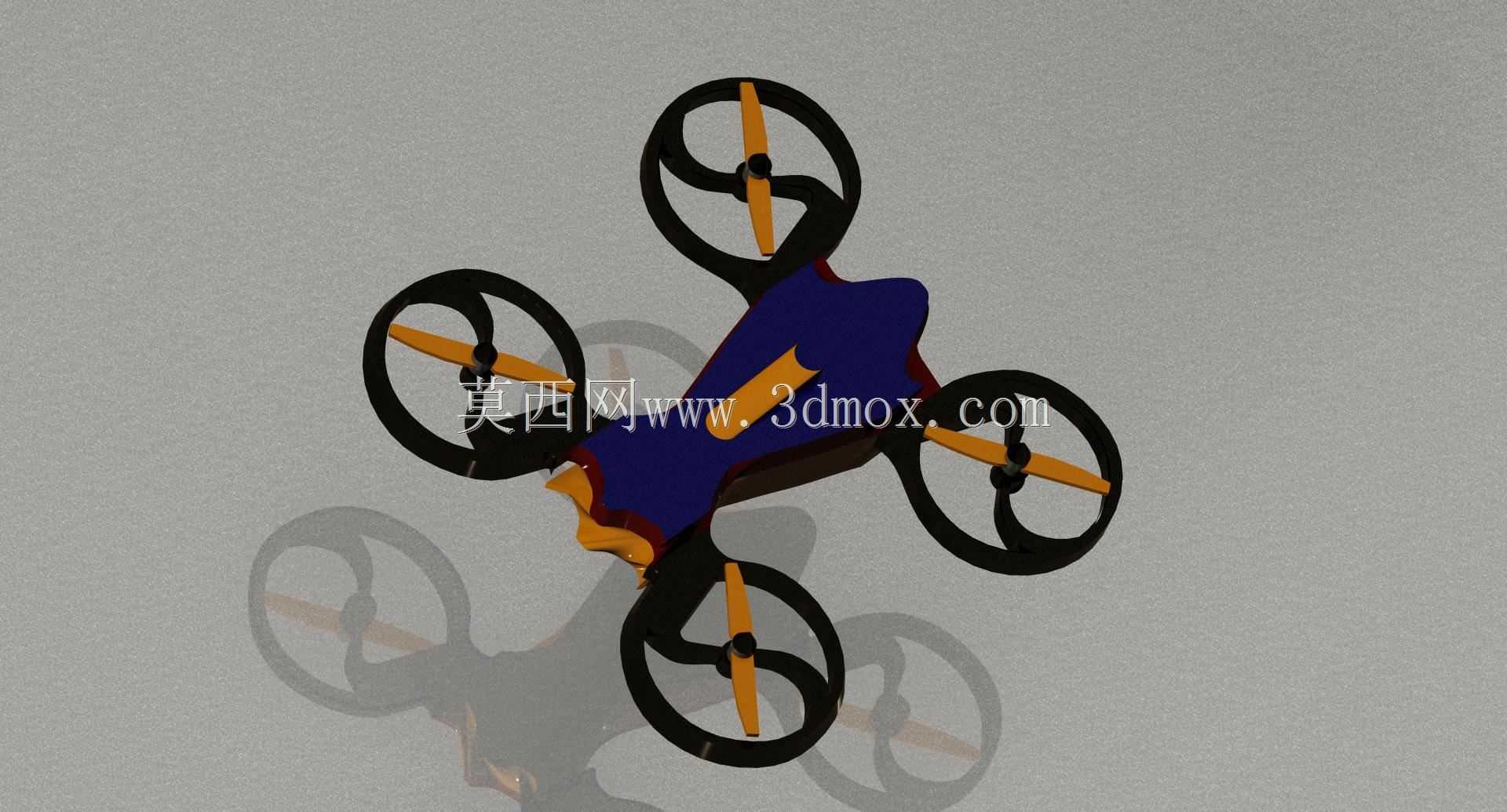

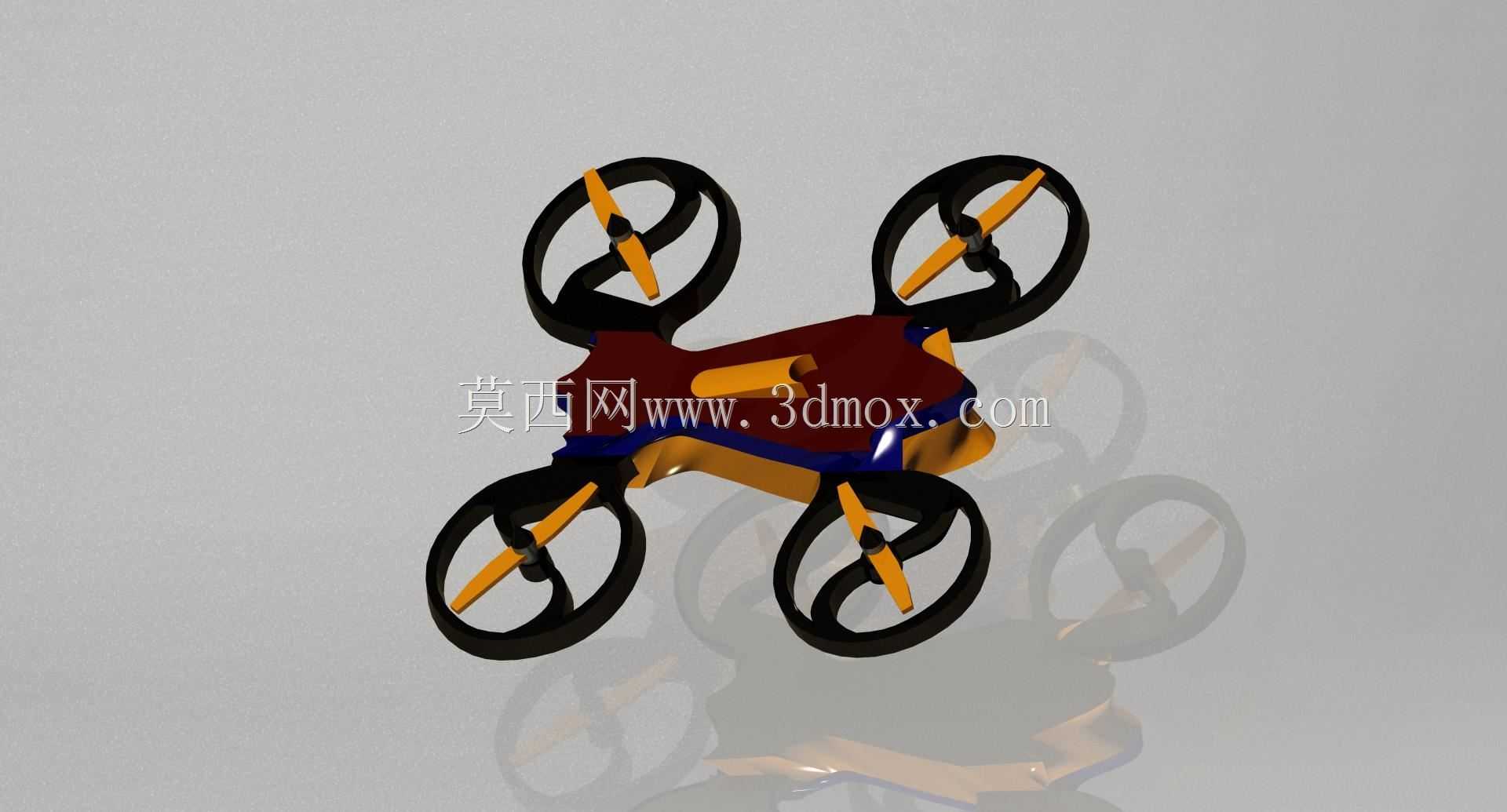

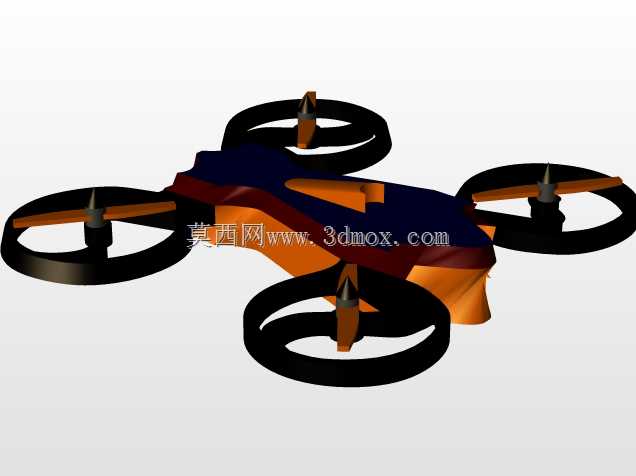

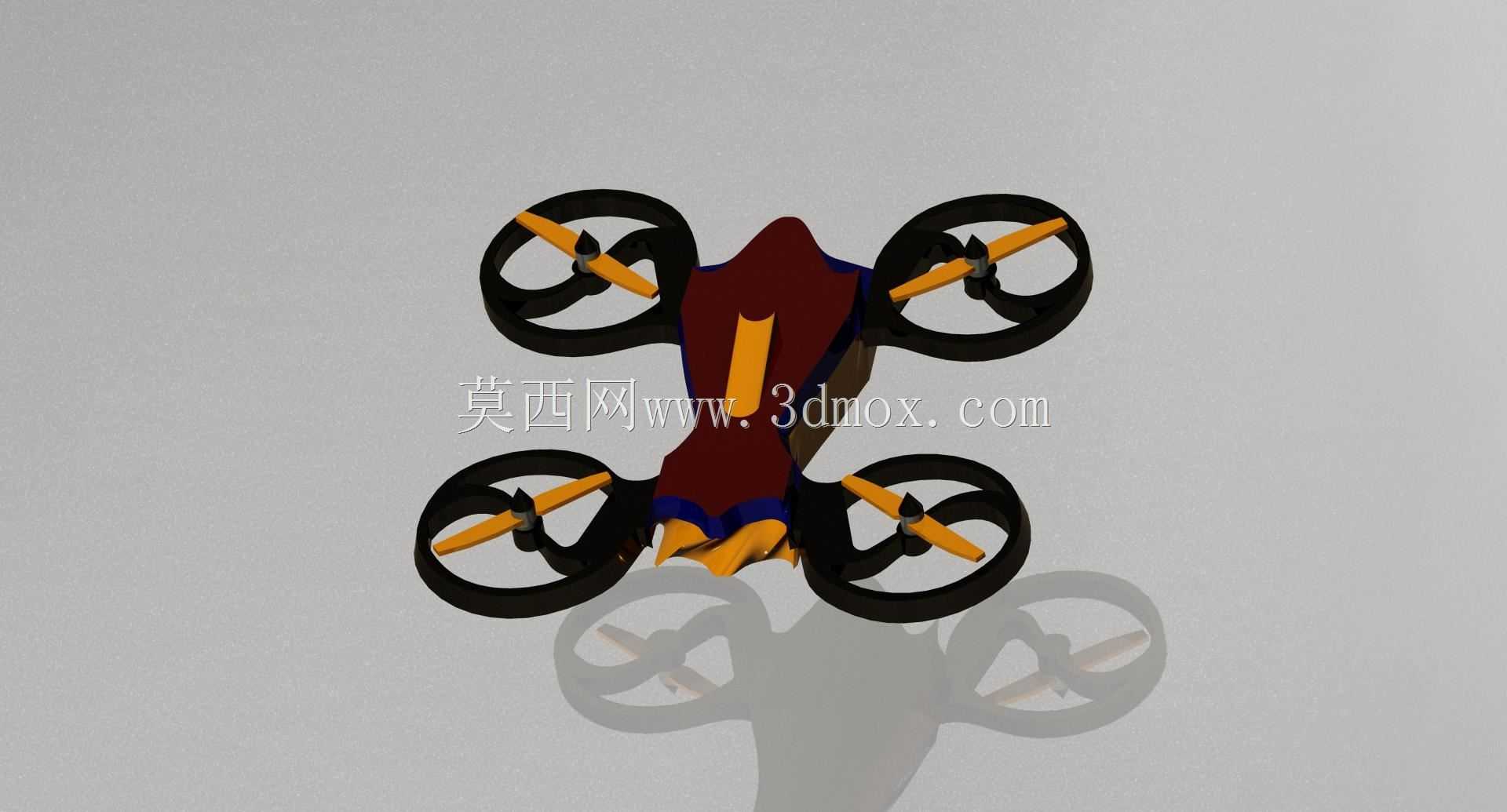

这款涵道式四旋翼飞行器的结构设计，核心围绕近距作业场景的使用需求展开，区别于常规开放式旋翼的消费级无人机，涵道环的设置首先解决了狭小空间作业时旋翼剐蹭障碍物的问题，在室内巡检、楼宇缝隙排查、密林近距采样这类场景下，哪怕涵道外壁碰到墙面、树枝，也不会直接打坏桨叶，大幅降低复杂环境下的作业故障概率。从结构布局来看，四个旋翼单元呈十字对称分布在中心机架四周，每个旋翼外侧都集成了一体式的环形涵道壁，涵道壁并非单纯的防护结构，其曲面型线经过气动优化，能够约束旋翼下洗流的扩散路径，提升同等桨距下的升力效率，同时削弱旋翼转动产生的气动噪音，适合在对噪音敏感的居民区、办公区域开展作业。中心机架采用上下分层的堆叠结构，上层预留了飞控板、GPS模块、数传天线的安装位，安装孔位按照通用飞控的标准孔距设计，可直接适配市面上主流的开源及商用飞控硬件，不需要额外做转接支架；下层预留了电池舱与任务载荷挂载位，电池舱设置了弹性卡扣结构，可快速更换不同容量的锂聚合物电池，挂载位预留了标准的1/4英寸螺纹接口，可挂载小型运动相机、气体检测模块、热成像探头等不同任务设备，挂载点的位置经过重心配平计算，挂载200g以内的载荷时不会出现整机重心偏移导致的飞行姿态不稳问题。涵道与中心机架之间采用短翼式连接臂，连接臂内部为中空结构，可直接布设电调与电机之间的动力线，避免线材外露缠绕桨叶，连接臂与机架、涵道的连接位置都做了加强筋结构，在保证结构强度的前提下尽可能降低整机自重，单个连接臂可承受不低于5N的侧向冲击力，应对常规的降落冲击、轻微剐蹭不会出现断裂问题。起落部分没有采用额外的外置起落架，而是利用涵道下沿的凸起结构作为支撑，降落时四个涵道下沿同时接触支撑面，支撑点的分布范围更大，降落稳定性更好，同时省去了外置起落架的结构重量，也减少了飞行时起落架带来的额外风阻。整机的安装边界控制在手掌可握持的尺寸范围内，收纳时不需要拆卸任何结构，可直接放入小型工具包携带，作业展开时间不超过30秒，只需要装好电池即可完成起飞准备。旋翼的桨叶采用快拆式设计，对准电机轴的卡槽按压即可锁定，拆卸时只需要按下桨毂的解锁卡扣就能直接取下，方便更换不同螺距的桨叶适配不同载荷的飞行需求，每个涵道内壁都标注了对应旋翼的旋转方向，避免维护时装反桨叶导致升力方向错误。
