竞赛用四旋翼捕获作业无人机结构设计

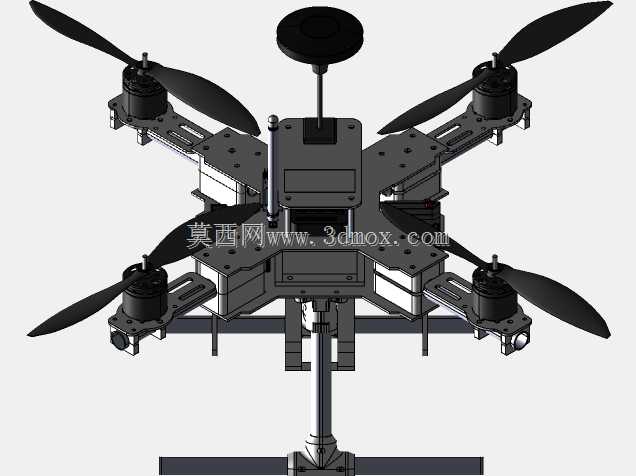

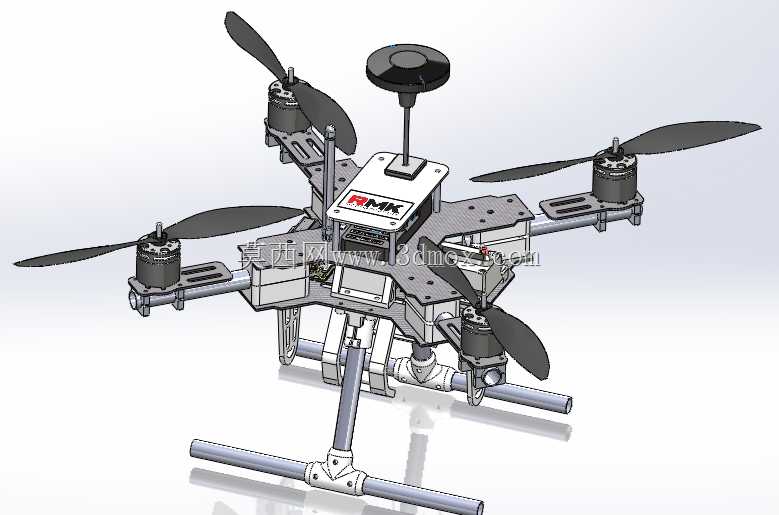

这款四旋翼空中作业设备的结构设计，核心围绕低空近距作业的捕获功能展开，整体采用X型旋翼布局，机臂与中心承载板采用模块化拼接设计，兼顾作业时的结构刚性与后期维护的拆装便捷性。中心舱体作为整机的承载核心，上层预留飞控、定位模块的安装位，顶部独立设置GNSS天线安装座，通过碳纤维支杆与中心板连接，避开旋翼转动产生的电磁干扰与气流扰动区域，保证定位信号的稳定接收。飞控安装位周边预留标准安装孔位，可适配主流开源及商用飞控硬件，舱体侧面预留电调走线槽，所有动力线缆沿机臂内侧走线，避免线缆外露受气流拉扯或与旋翼发生干涉。四个机臂采用等长设计，旋翼转动平面处于同一水平面，机臂末端的电机安装座设置定位凸台，保证电机安装后输出轴与机臂平面垂直，减少旋翼转动时的震动传导；螺旋桨采用快拆式安装结构，作业前可快速完成桨叶更换，适配不同载荷下的动力输出需求。机腹位置设置作业执行机构安装位，配套的双杆式起落架采用快拆锁扣与中心板连接，起落架高度预留足够的作业机构收纳空间，保证设备起降时作业末端不会与地面发生磕碰，同时起落架杆体采用中空铝合金材质，在保证结构强度的前提下尽可能降低整机自重。从安装边界来看，整机旋翼展开后的外接圆尺寸适配常规竞赛类空域的作业限界要求，中心舱体的内部安装空间可根据任务需求更换不同的捕获执行机构，机臂上预留的扩展孔位可加装视觉传感器、避障模块等辅助作业硬件。设计过程中针对作业工况做了重心配平优化，当机腹挂载捕获机构时，整机重心恰好落在四个旋翼的升力中心交点处，减少飞行过程中的姿态修正能耗，提升悬停作业时的稳定性；机臂与中心板的连接部位设置减震胶垫，可过滤旋翼转动产生的高频震动，避免震动传递至飞控及任务传感器，影响作业精度。整套结构的连接部位多采用标准紧固件连接，无特殊定制异形连接件，加工及装配门槛较低，可快速完成样机制作与调试，适配竞赛类项目的快速迭代需求。
