杆端铰接海姆接头结构设计

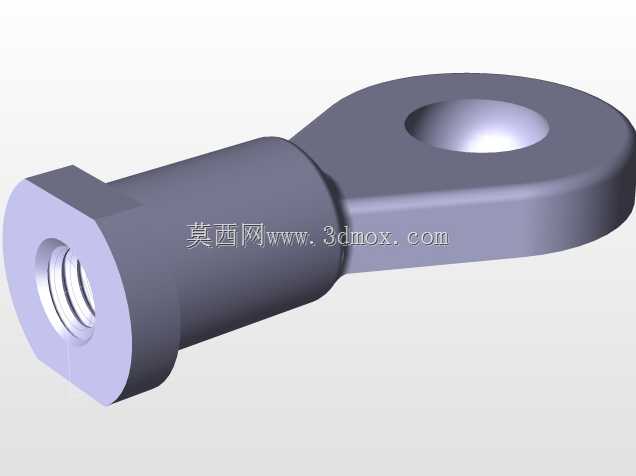

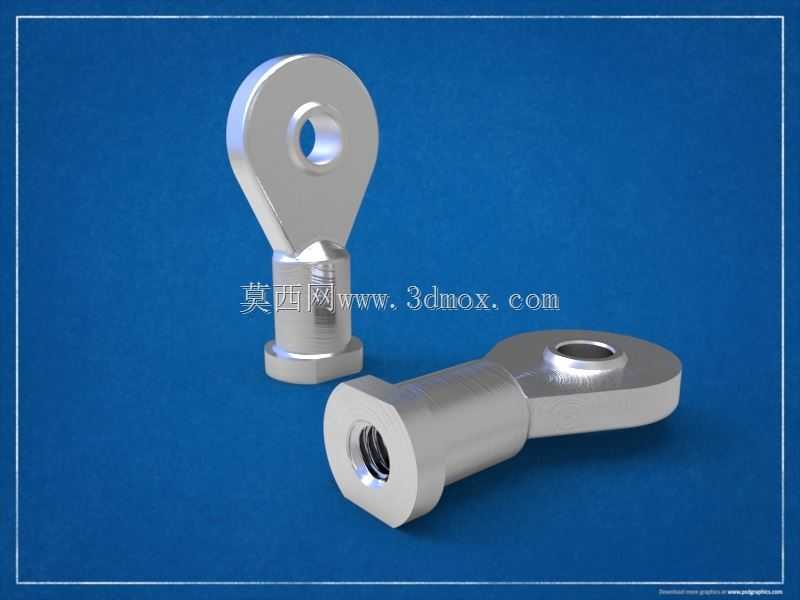

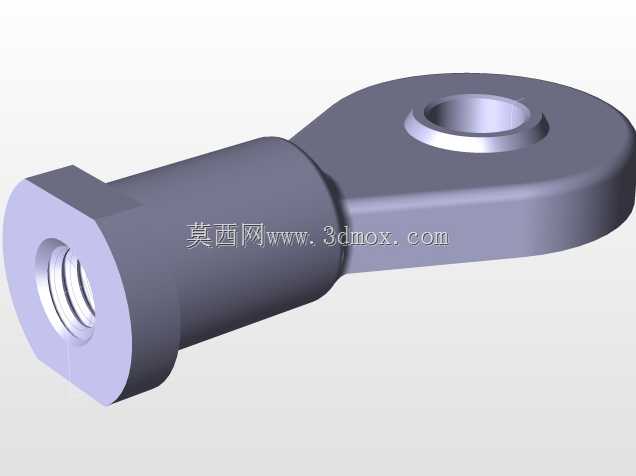

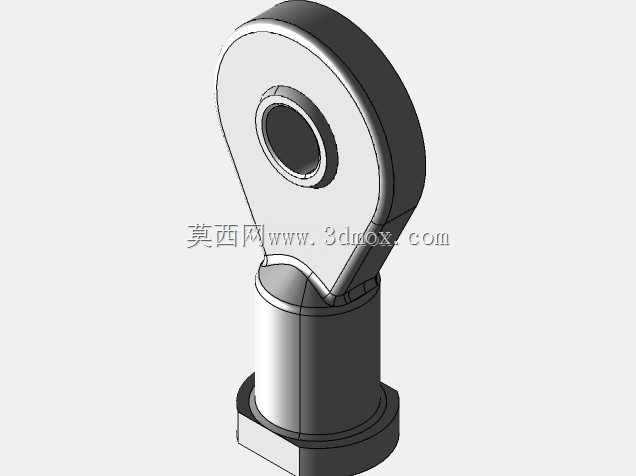

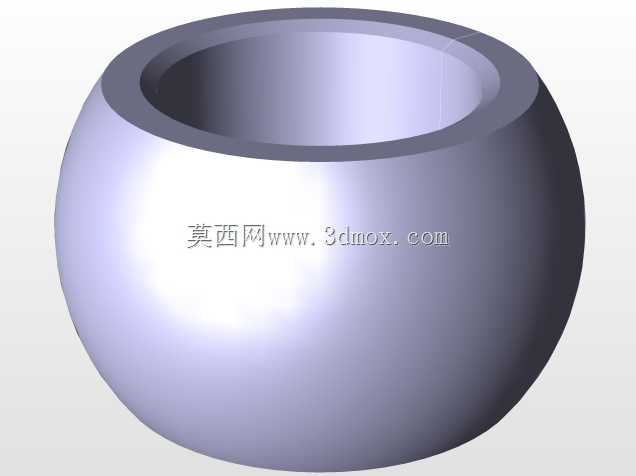

这类杆端铰接接头常被用于需要小角度摆动补偿的传动链路中，在改装车辆悬架连杆、自动化设备气动推杆末端、小型工程机械操纵拉杆的连接场景里十分常见，核心作用是消除连杆安装时的同轴度误差，补偿传动过程中产生的多方向小角度偏摆，避免刚性连接带来的附加弯矩损坏杆系部件。从结构设计来看，该接头分为带单耳吊环的杆端与内螺纹连接段两部分，吊环部分做了圆滑过渡的水滴形外形，既避免尖角带来的应力集中，也能在摆动过程中不会和相邻安装部件发生剐蹭干涉，吊环中心的通孔用于穿装铰接销轴，孔口做了微小倒角处理，既方便销轴装配导入，也能去除加工毛刺避免应力开裂。下方的内螺纹段采用标准细牙螺纹设计，螺纹段根部设计了六角拧动台，方便装配时使用扳手施加拧紧力矩，六角台与吊环衔接处做了退刀槽结构，保证螺纹加工时的完整度，也能让对接的杆件端面完全贴合六角台端面，保证连接刚性。设计过程中需要重点控制几个安装边界尺寸：吊环通孔的中心到螺纹端面的距离决定了连杆的有效安装长度，螺纹规格要匹配对应连杆的杆端外螺纹，吊环的厚度要适配配套铰接耳座的开档宽度，避免装配后出现轴向窜动间隙；六角台的对边尺寸要符合标准扳手的开口尺寸，方便现场装配维护。这类接头在实际使用中，吊环内孔与销轴之间通常会加装衬套来降低磨损，铰接处需要定期加注润滑脂来减小摆动阻力，延长部件使用寿命。建模过程中要注意各过渡圆角的处理，尤其是吊环与螺纹段衔接的位置，是应力集中的高发区域，圆角半径不能过小，否则在承受交变拉压载荷时容易出现断裂失效；内螺纹的收尾段要符合螺纹加工的工艺要求，不能出现不完整螺纹过长的问题，避免实际装配时螺纹啮合长度不足导致连接失效。在设备选型匹配时，需要根据连杆承受的最大拉压载荷来选择对应规格的接头，同时要核算接头的最大允许摆角，确保在设备全行程运动过程中，接头的摆动角度不会超出设计允许范围，避免出现卡滞或者结构过载的情况。
