化工流程用三支撑先导式极化装置结构

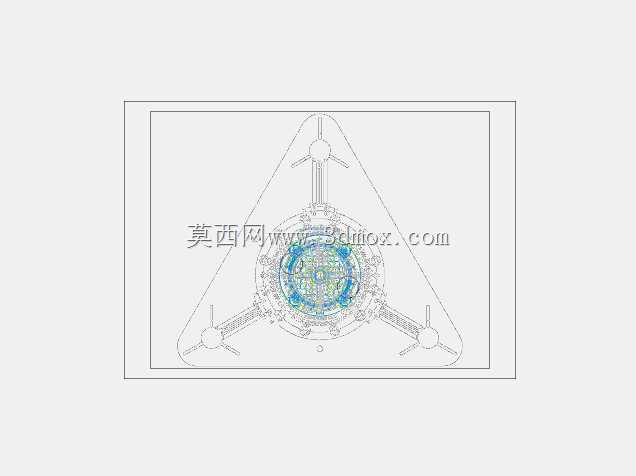

在化工流体处理、工业循环水系统、物料预处理工段中，这类带三支撑结构的先导式极化装置，主要用于对管路内流经的液态介质做极化改性处理，通过特定场域作用改变介质内部分子团排布状态，降低介质结垢倾向、提升传质反应效率，常安装在反应釜进料管路、换热设备前端、循环水干管位置，适配中低压工业管路的连续作业工况。从结构设计逻辑来看，整体采用正三角三支撑腿布局，核心极化发生单元布置在三角中心区域，三个支撑腿沿中心120°均分排布，每个支腿末端设置对接法兰结构，可直接与对应通径的工业管路做法兰连接，无需额外加装转接构件，安装时三个接口分别对接上游来液、下游出液以及旁通管路，可实现在线不停机切换作业状态，支腿内部预留介质流道，与中心极化腔体做平滑过渡连接，避免流道突变造成的局部压损过大问题。中心极化腔体采用分层嵌套结构，外层为承压壳体，采用等壁厚圆弧过渡设计，可承受1.6MPa以内的管路工作压力，内部依次布置极化发生组件、导流整流结构、介质均布构件，导流结构采用螺旋流道设计，让进入腔体的介质形成稳定旋流状态，延长介质在极化有效场域内的停留时间，保证介质流经时能够得到充分均匀的极化处理，避免出现局部介质未经过有效作用就流出腔体的短路问题。设计过程中重点考虑了安装边界与现场适配性，整体外接圆尺寸控制在常规化工管路操作预留空间范围内，三个支腿的法兰端面处于同一安装平面，可直接适配水平布置的管路系统，若需垂直安装也可通过调整支腿连接段长度适配现场安装空间，腔体顶部预留检测接口，可按需加装压力、温度检测元件，实时监控设备运行状态，设备整体无外露运动构件，日常运维仅需定期检查法兰密封面状态即可，无需拆解内部构件做频繁维护。在流道设计上，所有过流接触面均做圆弧倒角处理，不存在直角死区，可避免介质内杂质在腔体内沉积堵塞，适配含有少量固体颗粒的工业介质工况，支撑腿与中心腔体的连接位置做加强筋结构补强，可承受管路运行过程中产生的水锤冲击与振动载荷，避免长期运行出现连接部位开裂泄漏问题。
