手动操作式机械控制手柄结构设计

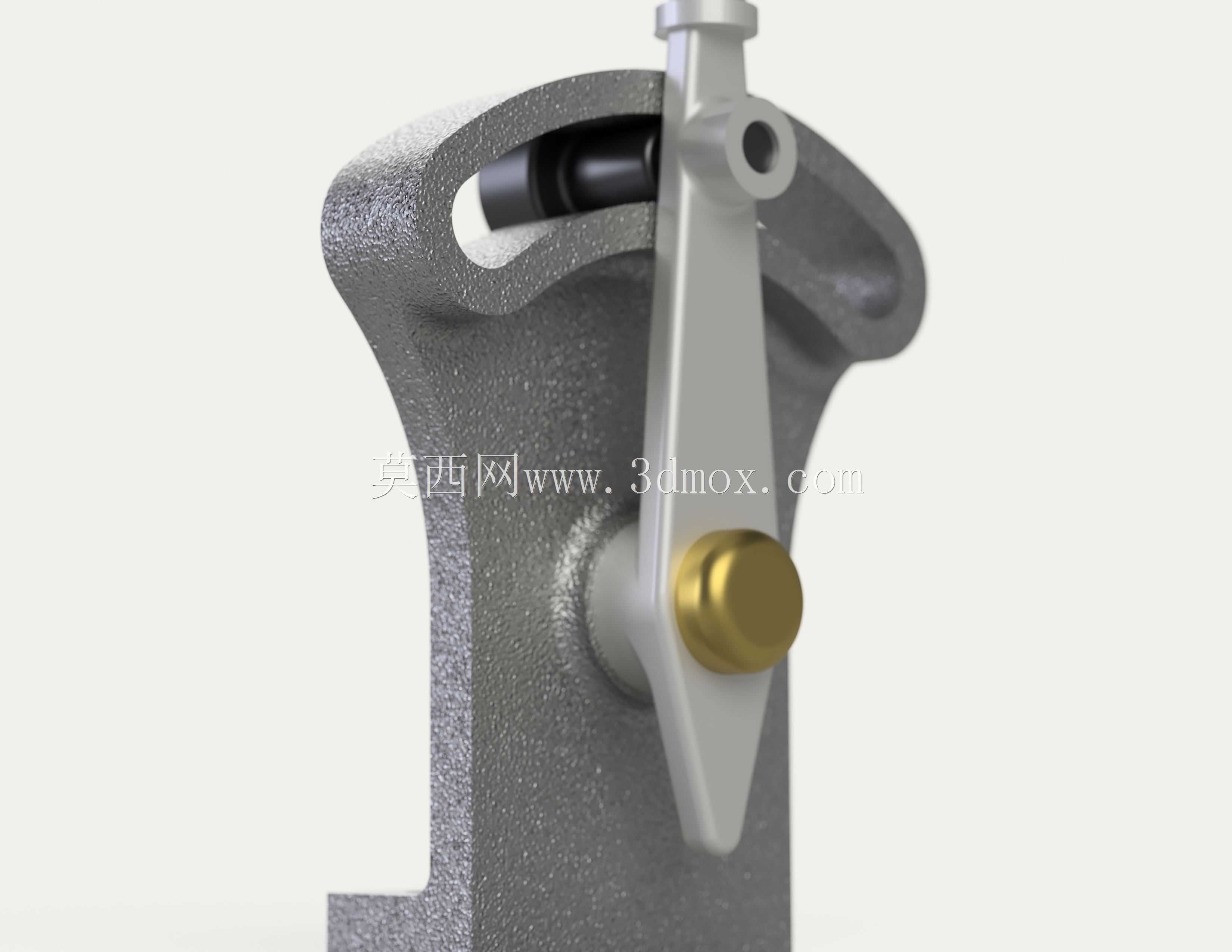

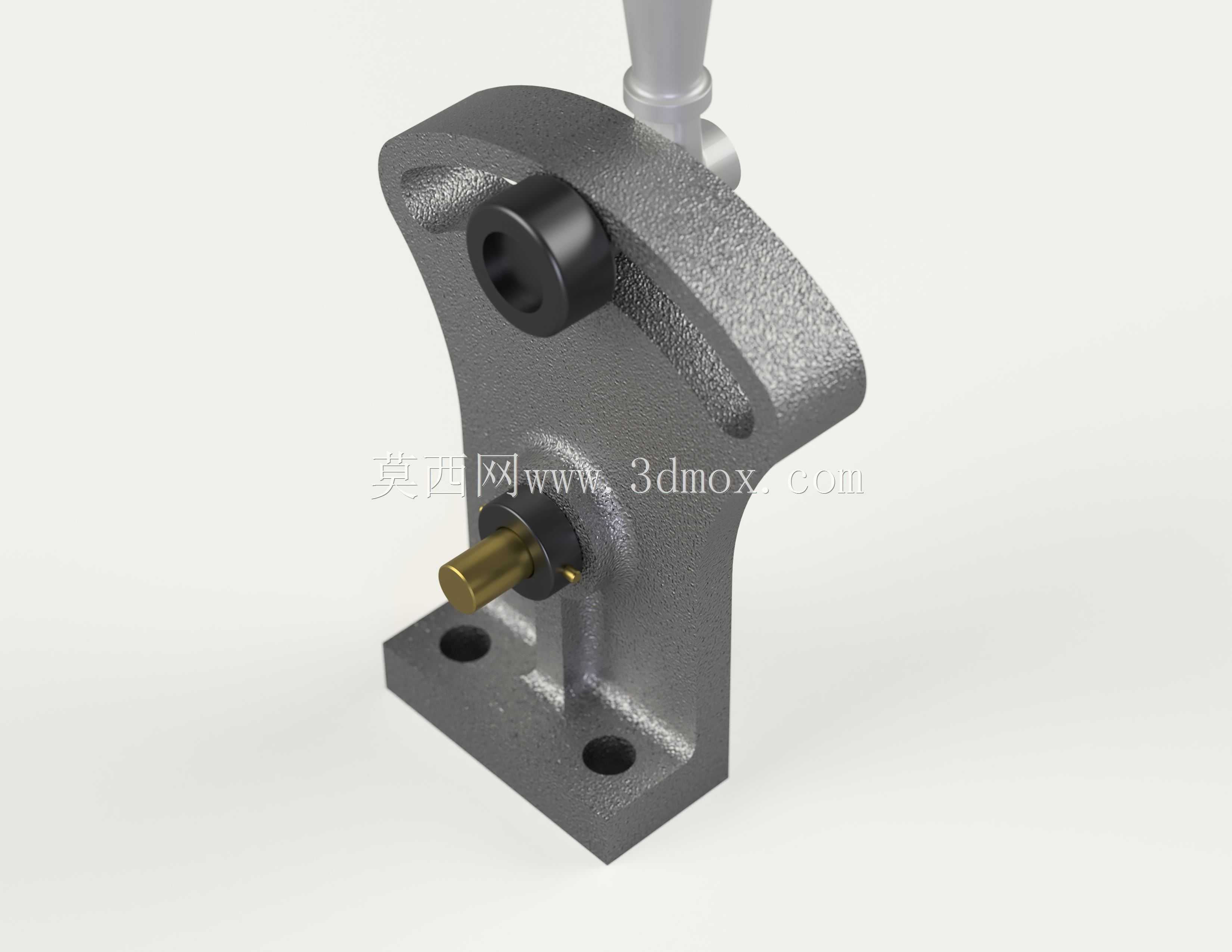

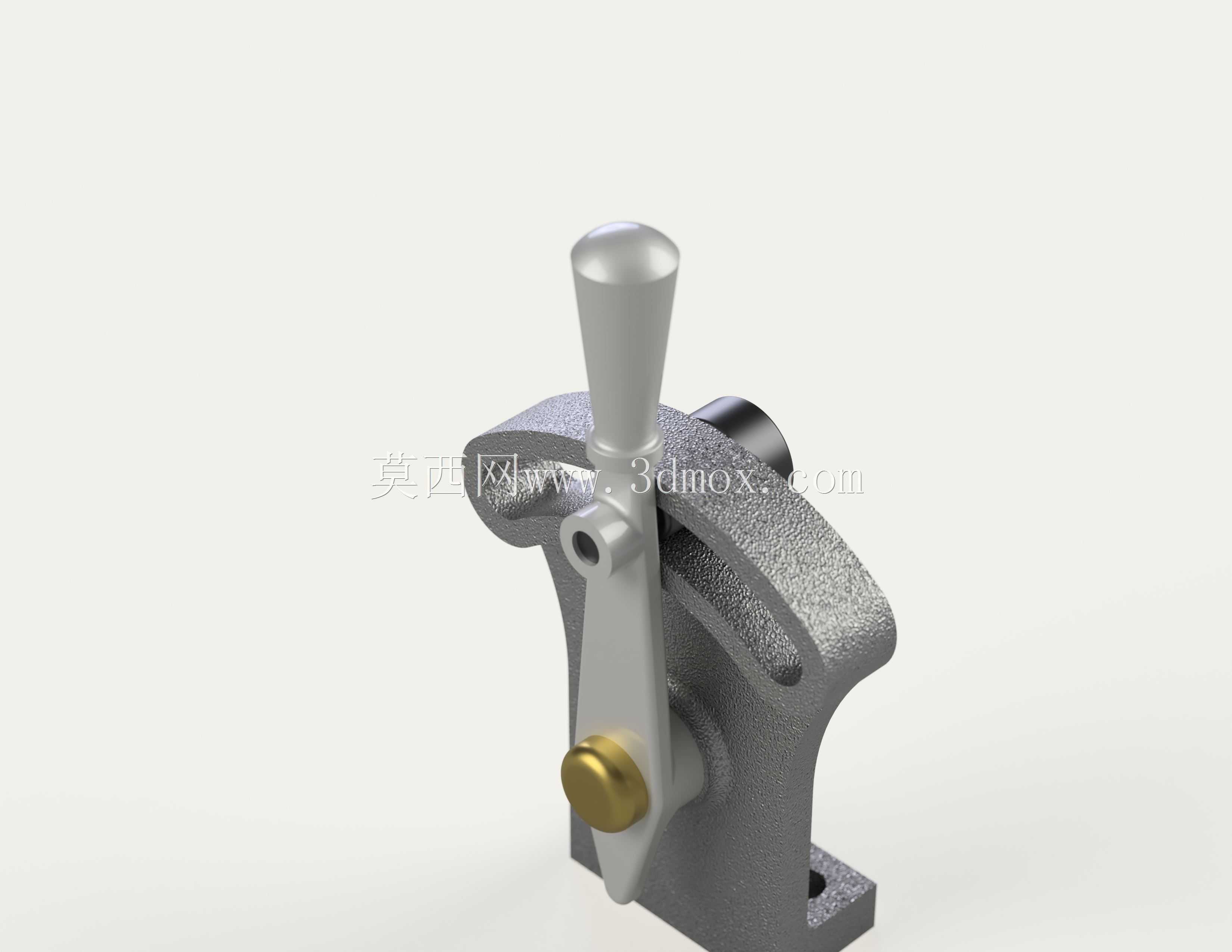

这类手动控制手柄单元，多应用在中小型工业设备的工位旁、小型机床的操作侧、输送线的手动干预工位，以及需要人工切换机械工位状态的通用设备上，作为人工向机械系统传递操作指令的直接交互构件，承担着工位切换、机构锁紧、档位调节的实际功能，操作人员扳动手柄即可带动联动机构完成对应动作，无需额外动力输入，适配无电控配置的简易设备场景，也可作为电控设备的应急手动操作部件使用。从结构特性来看，该手柄采用一体式握持杆搭配弧形安装基座的设计，握持段做了收窄的锥度处理，贴合人手握持时的掌心弧度，长时间操作不易产生硌手的疲劳感；基座上设置的弧形导向槽，限定了手柄的摆动行程范围，避免操作超程导致内部联动件损坏，侧面的铜质销轴作为转动副的耐磨件，降低反复扳动带来的磨损量，基座底部预留的两个安装孔，可直接通过螺栓固定在设备的安装面板或机架立面上，安装时需保证手柄摆动平面与内部联动件的运动平面共面，避免出现卡滞问题。设计过程中优先考虑操作的力臂合理性，握持端到转动销轴的距离经过匹配，常规成年操作人员施加10-15N的握力即可带动后端负载机构动作，不会出现操作费力的情况；基座的弧形轮廓做了倒角处理，没有尖锐棱角，避免操作时剐蹭操作人员的手部，锁紧定位结构集成在基座与手柄的配合面处，扳动到指定档位后可自动卡入定位槽，不会因为设备运行的振动出现手柄自行移位的问题。安装边界方面，该手柄单元整体占用的安装空间较小，基座的安装孔距适配通用设备的标准安装面板开孔尺寸，安装后手柄的摆动范围内无其他构件遮挡，预留足够的操作空间，操作人员站在工位旁无需过度探身即可完成扳动操作；转动副处预留了润滑脂加注的间隙，长期使用可定期补充润滑降低磨损，整体构件的材质搭配兼顾了结构强度与耐磨需求，基座采用铸铁材质保证安装刚性，手柄杆采用钢制件承受操作力矩，转动销轴采用铜质件提升耐磨寿命，各部件的配合公差控制在合理范围，既不会因为间隙过大出现操作晃量，也不会因为间隙过小出现转动卡滞。在实际设备适配中，这类手柄可根据后端联动机构的行程需求，调整导向槽的弧度长度来改变手柄的摆动角度，适配两档位、三档位的不同切换需求，也可根据设备的操作位置调整手柄的安装朝向，满足左侧操作、右侧操作或者正面操作的不同工位布局要求，不需要额外更改基座的主体结构，仅需调整安装方向即可适配，通用性较强。
