带周向凸耳的圆形锁紧轴套结构设计

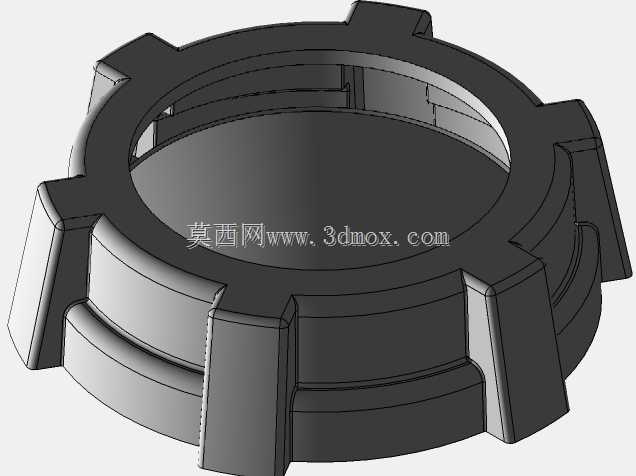

该零件属于轴系配套的锁紧定位构件，核心作用是实现轴端与配套端盖、壳体的轴向锁紧与周向防转，常见于流体管路接头、小型传动箱体、轻工设备的旋转轴端固定场景，替代传统的圆螺母加止动垫圈组合，在安装空间受限、需要频繁拆装维护的工位上适配性更强。设计阶段优先考虑安装操作的便捷性，周向均匀分布的凸耳结构专门适配勾型扳手的咬合需求，无需在零件外圆加工轴向槽，避免了槽口位置的应力集中问题，同时凸耳的径向伸出尺寸经过校核，既保证扳手咬合时有足够的受力接触面积，不会出现打滑崩边的情况，又不会超出安装位的径向边界，不会和周边相邻的管线、结构件产生运动干涉。内孔的螺纹段参数匹配对应规格的轴端外螺纹，螺纹收尾处设计有退刀槽结构，保证螺纹加工时的工艺性，装配时可以让轴套端面完全贴合被压紧的轴承内圈或者密封件端面，不会因为螺纹余留段导致压紧间隙。零件的主体壁厚根据常用的锁紧力矩要求做了等强度优化，非受力区域的壁厚做了适度减薄，降低整体零件重量，凸耳和主体圆环的衔接位置做了大圆角过渡，避免锁紧施力时转角位置出现应力断裂，长期承受交变轴向载荷时也不会出现疲劳裂纹。圆形阵列的凸耳数量经过受力测算，6个均布的凸耳可以让扳手在任意角度都能找到咬合位置，在安装空间狭窄、扳手转动角度受限的场景下，不需要大幅度转动扳手就能完成锁紧或者拆卸操作，相比4凸耳的结构操作容错率更高。零件的轴向总尺寸控制在常规轴端锁紧的厚度范围内，安装后不会额外占用过多的轴向装配空间，适配现有多数常规轴系的安装尺寸链，不需要对原有设备的轴端结构做改动就能直接替换使用。端面的压紧面设计有微小的卸荷槽，压紧密封件时可以让密封件的受压变形更均匀，不会出现局部压溃导致的密封失效问题，外圆的非配合面做了简单的倒角处理，去除加工毛刺，安装时不会刮伤操作人员或者周边的密封元件。
