带压紧机构的V型夹持工装结构

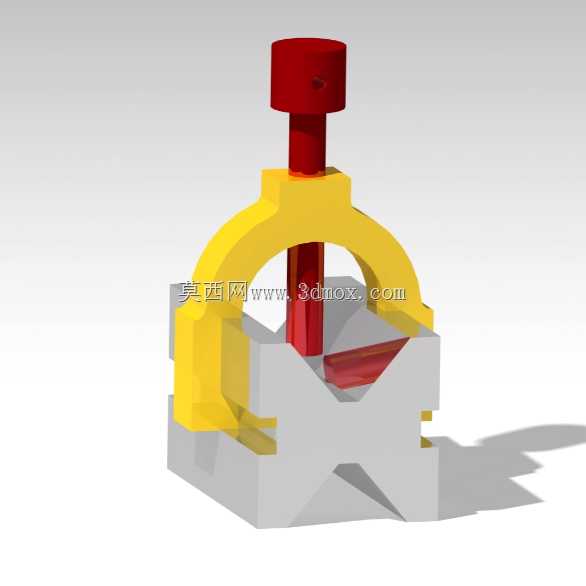

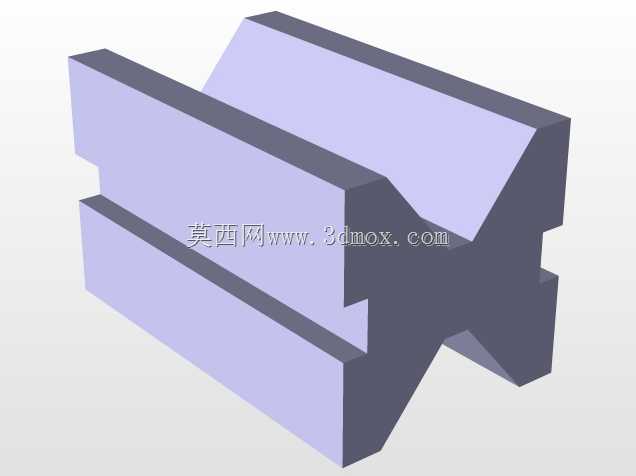

这款带压紧结构的V型夹持元件，是机械加工、装配工序里极为常用的定位夹紧部件，日常在轴类零件铣削、钻孔、检测工序的装夹环节随处可见，区别于普通固定式V型块，它集成了快速压紧机构，无需额外搭配压板螺栓就能完成工件的锁紧，能大幅缩减单件装夹的辅助时间。从结构设计逻辑来看，底座采用对称式V型开口结构，V型夹角采用通用的90度设计，能适配不同直径的圆柱类工件，开口两侧做了让位缺口，避免加工刀具或者检测探头在进给过程中与夹具体发生干涉，底座底部做了平整安装面，可直接通过T型螺栓固定在机床工作台、检测平台或者工装板上，安装边界规整，不需要额外做适配改造。上方的拱形压紧架跨接在V型座两侧，中间穿装的压紧螺杆下端做了圆弧压头，接触工件时不会压伤圆柱表面，螺杆顶部的滚花头设计，徒手就能完成压紧与松卸操作，小批量加工场景下不需要借助扳手就能快速换件。在实际车间应用中，这类V型夹持结构常成对使用，对长轴类零件做两点定位支撑，也可单个使用装夹短轴、销类零件，相比平口钳装夹圆柱件，V型定位的自动对中特性可以保证工件轴线始终处于V型角的中心平面，不需要反复找正工件中心，能有效降低装夹找正的时间成本。设计时特意将压紧架的拱形弧度做了加高处理，适配的工件直径范围更广，压杆的行程也预留了足够余量，不会出现大直径工件放不进、小直径工件压不紧的问题，整体结构没有复杂的异形曲面，加工难度低，普通铣削设备就能完成各零件的加工，装配时仅需销轴连接压紧架与底座，后期维护更换易损件也十分便捷。在三坐标检测工序中，这类带压紧的V型块也常用来固定轴类待测零件，避免检测过程中工件移位影响测量精度，相比磁吸式固定座，它的夹持力更稳定，不受工件材质限制，哪怕是非金属材质的圆柱件也能可靠夹紧。
