直线拉链袋给袋式包装设备结构设计

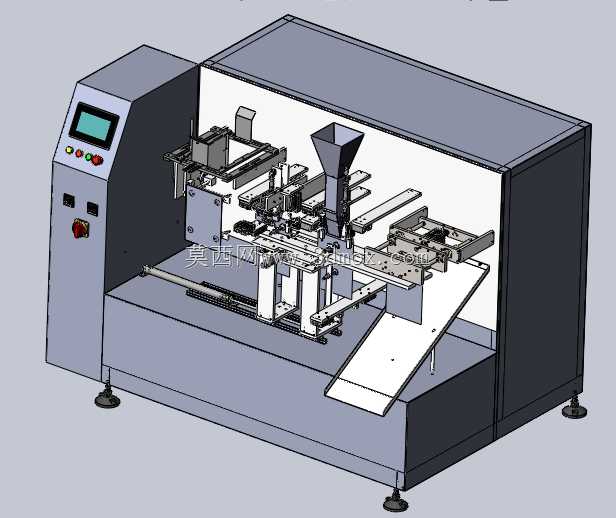

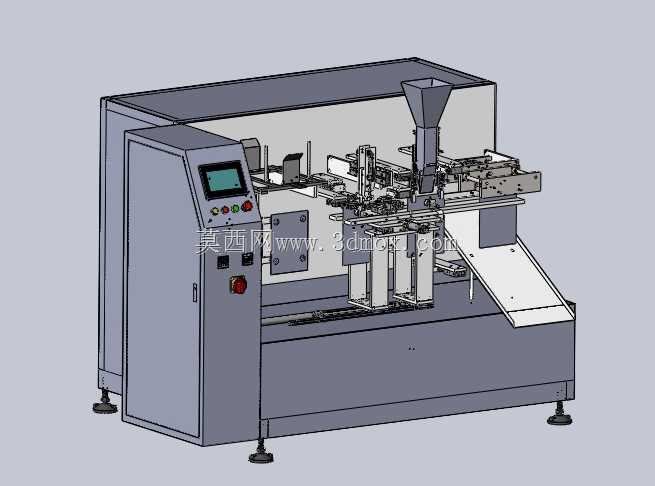

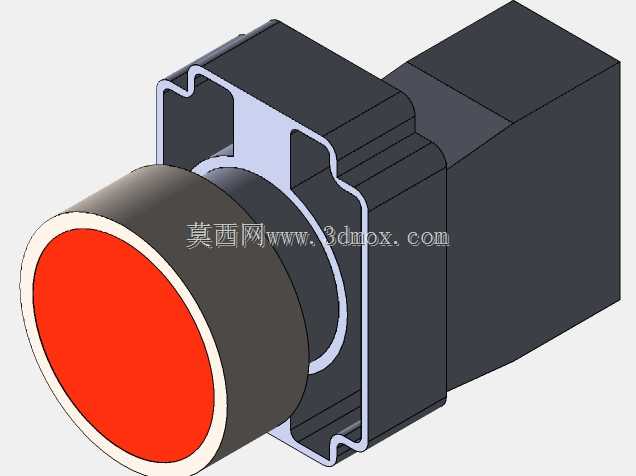

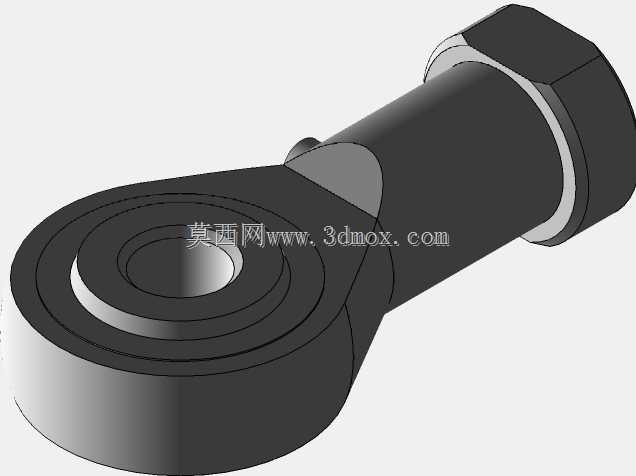

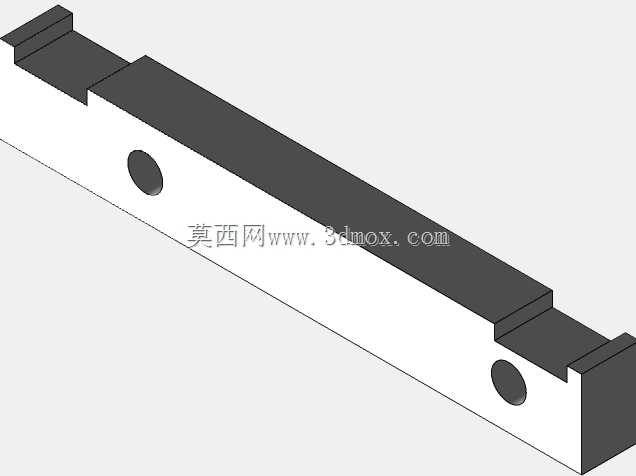

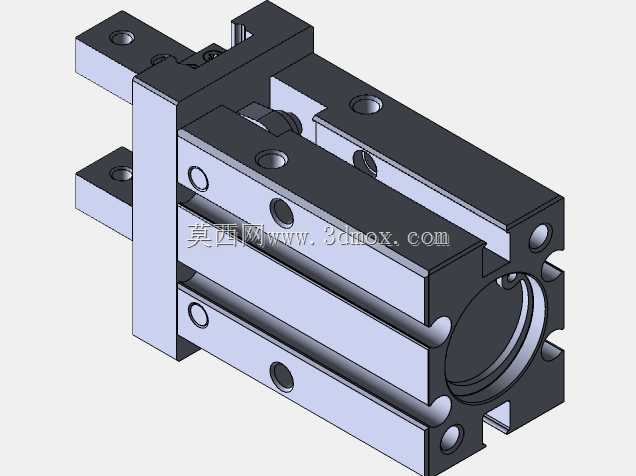

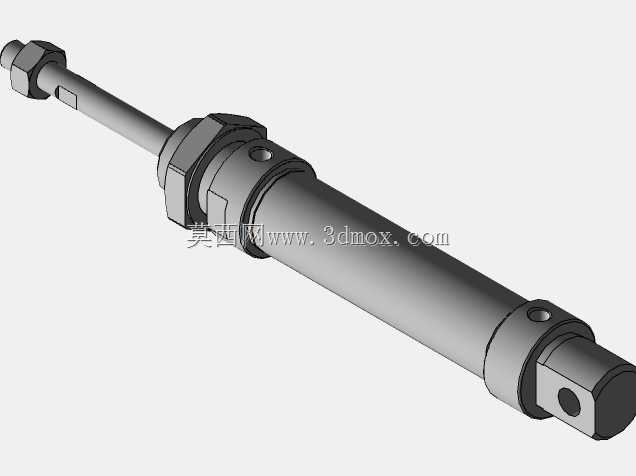

该设备主要面向休闲食品、日化粉剂、小型五金配件等采用自立拉链袋作为包装载体的生产场景，适配预制拉链袋的自动化包装工序，可替代传统人工装袋、封口的低效作业模式，适配中小批量多品类的包装生产需求，能对接前端物料计量出料设备，完成从空袋上料、袋口开撑、物料装填、袋口热封到成品输出的全流程作业。设备整体采用落地式柜式机架结构，底部配置可调式支撑脚杯，可适配车间地面不平整的安装场景，安装时需预留前端操作维护空间、侧方电控柜检修空间以及后端成品出料的输送对接空间，整体布局紧凑，无需额外搭建高架平台，可直接布置于常规生产车间平面。设计阶段将操作触控屏与控制按钮集中布置在设备前端左侧的电控柜立面，操作人员无需绕行设备即可完成参数调整、启停操作与异常复位，急停按钮布置在电控柜下部易触碰位置，符合车间安全操作规范。设备中部的直线工位排布是核心设计逻辑，沿水平直线依次设置空袋取料工位、袋口预开工位、拉链开合作位、物料装填工位、袋口整平工位、热封工位、冷定型工位与成品出料工位，工位间通过直线往复式载具输送袋体，相比回转式给袋结构，直线排布的工位调整更灵活，可根据不同物料的装填需求增减对应功能工位，比如针对易扬尘的粉剂物料可在装填工位增设除尘吸口，针对带汤汁的物料可加装接液托盘，无需改动主体输送架构。喂料器布置在设备上部居中位置，可根据物料特性适配螺杆计量头、电子秤量杯、多头组合秤等不同计量出料装置，出料口高度可根据袋体高度做上下调整，避免物料装填时撒漏到袋口密封区域影响封口质量。载具部分采用夹爪式袋体固定结构，夹爪开合行程可适配不同宽度的拉链袋，夹爪内侧增设防滑胶条，避免输送过程中袋体移位脱落，袋口开撑机构采用负压吸盘配合机械撑爪的组合结构，先通过吸盘吸开袋体上下层，再由撑爪伸入袋口将拉链部位完全撑开，保障物料装填顺畅，不会出现袋口半开导致的物料卡滞问题。出料端采用倾斜式导料槽结构，完成封口的成品袋随载具运行到出料工位时夹爪松开，袋体沿导料槽滑落到下方成品输送线或集料箱，导料槽表面做光滑圆弧过渡，避免刮花袋体表面印刷层。电控系统集成在左侧柜体内，布线沿机架内部线槽排布，外部无裸露线缆，既避免车间粉尘水汽侵蚀线路，也降低人员触碰线缆引发的安全风险，设备各运动副均预留润滑注油点位，日常维护时无需大范围拆解护罩即可完成保养作业。
