夹心饼干生产用充填面胚隔膜切割装置

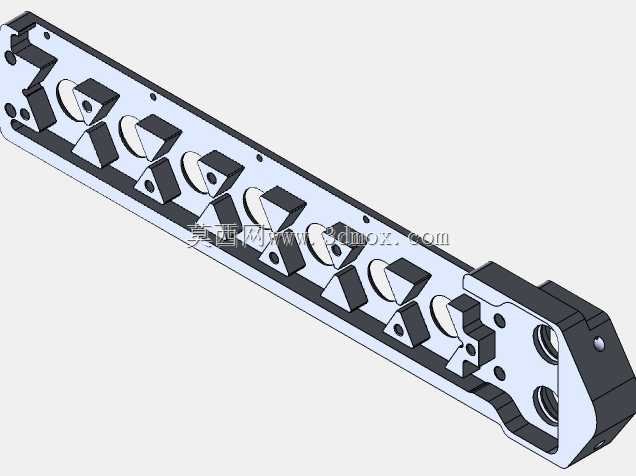

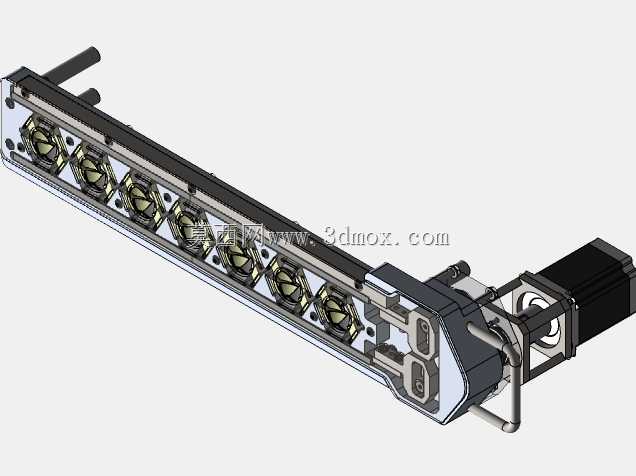

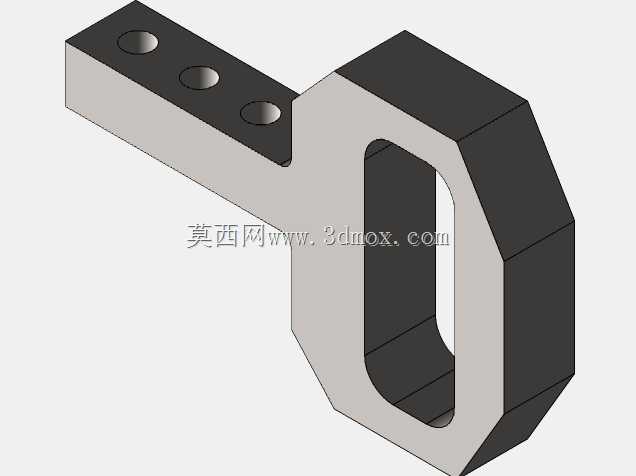

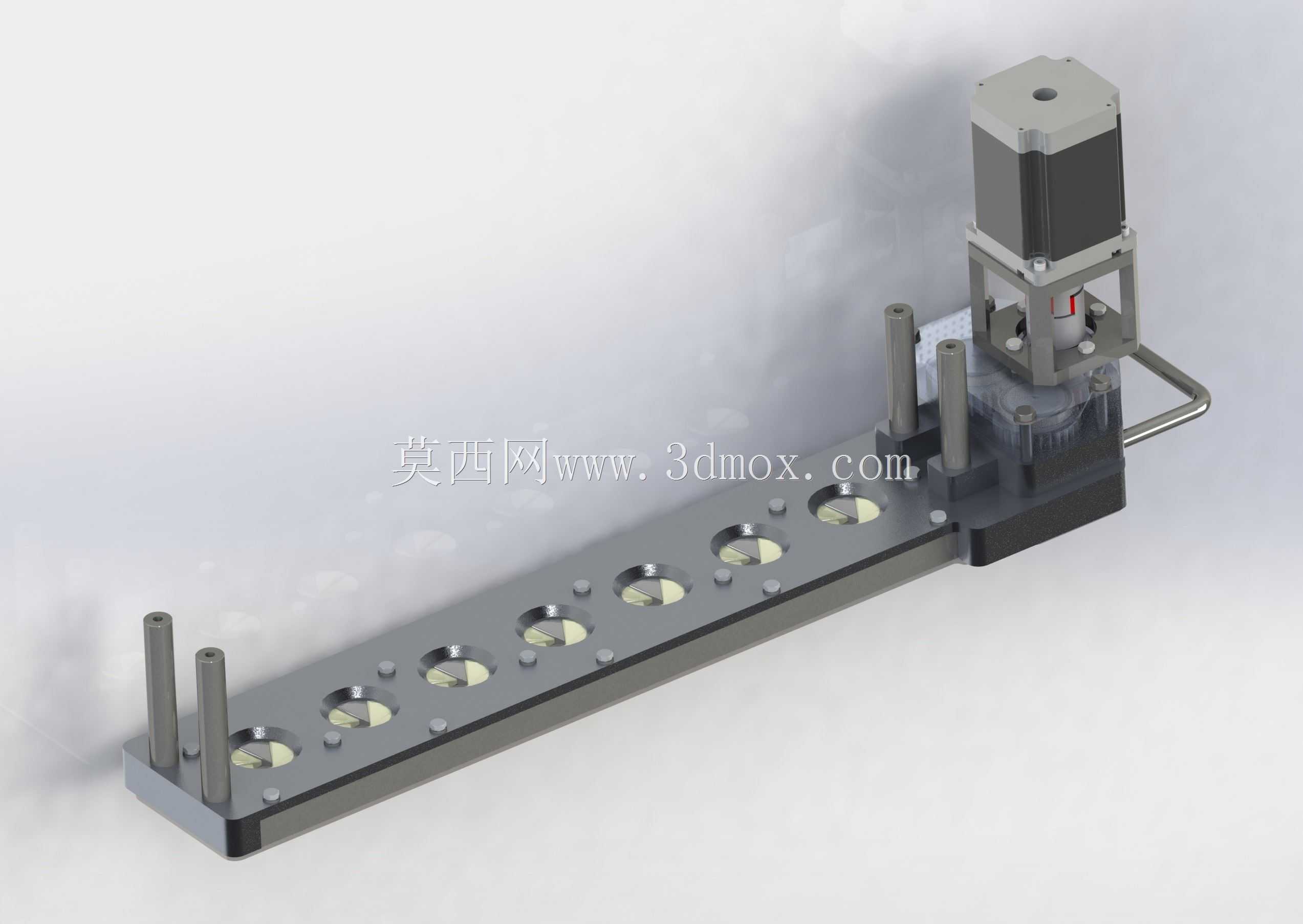

这套切割模组主要部署在夹心饼干连续挤出生产线的挤出工位后端，对接面胚挤出机头的出料位置，解决带内馅的充填面胚分切过程中内馅溢出、切口不齐的行业共性问题。在实际产线运行中，从挤出机连续输出的带馅面胚会匀速输送到模组承托板的定位工位上，承托板上的圆形定位孔与挤出头的出料位置一一对应，每个孔位边缘做了0.2mm的倒角处理，既可以避免面胚输送过程中被刮蹭变形，也能在切割动作执行时给面胚提供稳定的周向支撑，防止内馅受挤压从切口处溢出。模组的驱动单元采用步进电机搭配直线导轨的传动结构，电机安装座通过四根等高立柱固定在承托板的侧端，传动端连接裁切刀架，刀架的运动轨迹与承托板平面保持0.05mm以内的平行度，裁切刀片采用食品级不锈钢材质，刃口做了镜面抛光处理，切割时的下行动程经过精确计算，刚好切透面胚层与隔膜层，不会触碰到下方的输送皮带，避免长期运行造成皮带磨损或者刀片崩口。从安装边界来看，整个模组的长条形承托板长度适配8工位连续挤出的产能需求，安装孔位设置在承托板两端的立柱位置，可以直接固定在产线的铝型材机架上，不需要额外做复杂的转接支架，侧边预留的操作手柄可以在设备调试或者清洁维护时手动移动刀架位置，方便操作人员检查刃口状态或者清理残留的面屑。设计过程中重点考虑了食品生产场景的清洁需求，所有与食品接触的零部件都做了圆角过渡，没有卫生死角，拆卸刀片不需要专用工具，松开侧面的紧定螺钉即可完成刀片更换，日常生产结束后可以直接用高压水枪冲洗承托板表面，不会因为结构缝隙残留物料造成霉变风险。刀架的运动速度可以根据前端挤出机的出料速度做匹配调整，当挤出速度提升时，刀架的往复频率同步提高，保证每一块分切后的面胚重量误差控制在1%以内，避免后续烘焙环节出现生熟不均或者夹心含量不达标的问题。承托板上的定位孔间距与后续烤盘的模穴间距完全一致，分切完成后的面胚可以直接通过真空吸嘴转移到烤盘上，不需要额外的对位调整，减少了中间转运环节的对位误差，提升整条产线的运行效率。整套结构没有采用复杂的气动元件，全部通过机械传动完成切割动作，避免了气动元件在食品车间环境中容易出现的漏气、油污污染问题，运行稳定性更高，日常维护只需要定期给导轨添加食品级润滑脂即可，维护成本远低于传统的气动切割机构。
