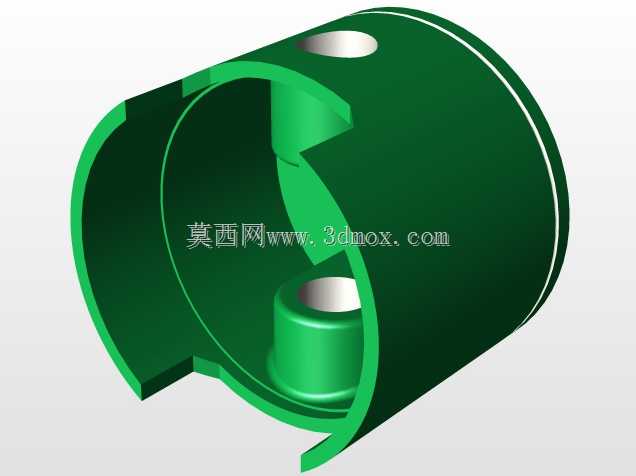

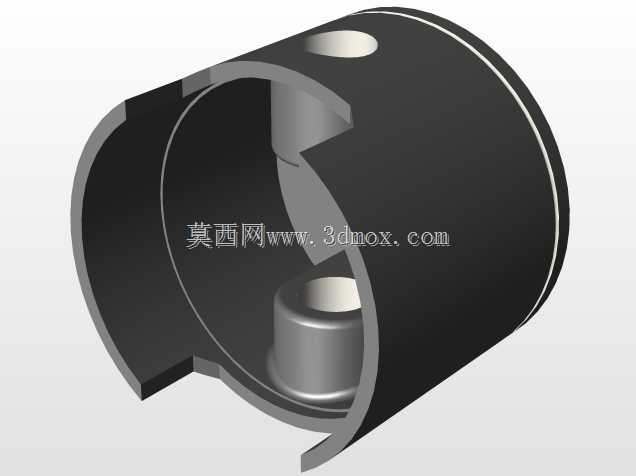

带侧向开孔的剖视结构活塞头

在液压与气动往复传动系统中，活塞头是直接承接介质压力、传递往复作用力的核心执行零件，这类带侧向开孔的剖视结构活塞头，多用于中小缸径的中低压往复缸场景，常见于轻工自动化设备的压紧气缸、小型液压工作站的执行油缸、农机液压操纵回路的配套缸体内部。从实际装配边界来看，这类活塞头的外圆柱面需与缸筒内壁保持合理配合间隙，外圆面预留的密封件安装槽可适配O型圈或者格莱圈，保证腔室间的压力密封，避免高低压腔窜压影响传动效率；侧壁开设的径向通孔，主要用于穿装活塞销，实现活塞头与活塞杆端部的铰接连接，孔的内壁加工有较高的粗糙度要求，减少活塞销往复摆动过程中的磨损量，延长铰接副的使用寿命。顶部的开槽结构并非工艺缺口，而是为了适配缸内的导向限位结构，避免活塞运行到行程端点时与端盖缓冲结构发生干涉，同时开槽形成的通流间隙可以在活塞快速换向时，减少腔室内部的困油现象，降低液压冲击带来的振动与噪音。设计这类活塞头时，首先要匹配对应缸筒的内径尺寸，确定活塞头的外圆公差，通常采用基孔制的间隙配合，保证活塞在缸筒内往复运动无卡滞；其次要核算侧向销孔的位置度，保证活塞销安装后，活塞杆的运动轴线与缸筒轴线重合，避免偏磨导致密封件过早失效；内部的加强凸台围绕销孔位置布置，在不额外增加活塞整体重量的前提下，提升销孔周边的结构强度，承受往复运动过程中的交变冲击载荷，避免长期运行后销孔位置出现变形开裂。从实际使用场景来看，这类简化结构的活塞头更适配教育演示场景与轻载传动工况，没有冗余的复杂结构，既可以作为机械原理教学中往复传动机构的演示样件，也能直接用于负载不大、行程较短的气动、液压执行缸中，加工时可采用棒料车削成型后铣削开槽、钻孔的工艺路线，加工难度低，量产成本可控，装配时只需将密封件套装在外圆槽内，穿入活塞销完成与活塞杆的连接，即可装入缸筒完成总成装配，后期维护更换也十分便捷，无需专用工装即可完成拆卸替换。
