车载音响用锥盆式扬声器结构设计

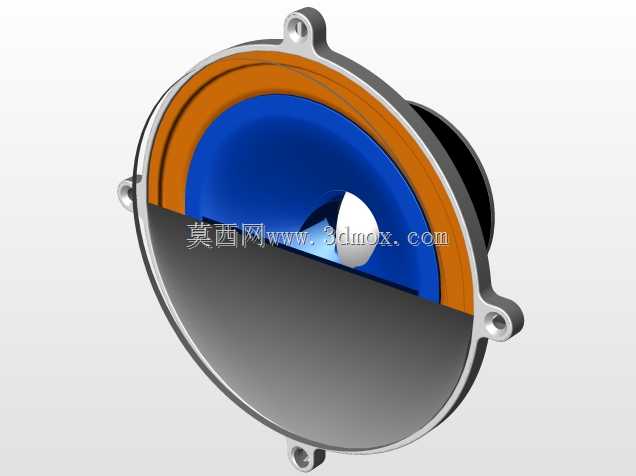

这款锥盆式发声单元的结构设计，首先要匹配车载座舱的安装空间约束，常规乘用车门板的安装位预留深度通常在65mm以内，安装孔位的节圆直径控制在120mm区间，单元外沿的三个带孔安装吊耳做了等角度分布，每个吊耳的安装孔内径适配M5规格的紧固螺丝，吊耳与盆架一体成型的过渡位置做了R3的圆角强化，避免车辆长期行驶振动引发的应力集中断裂问题。

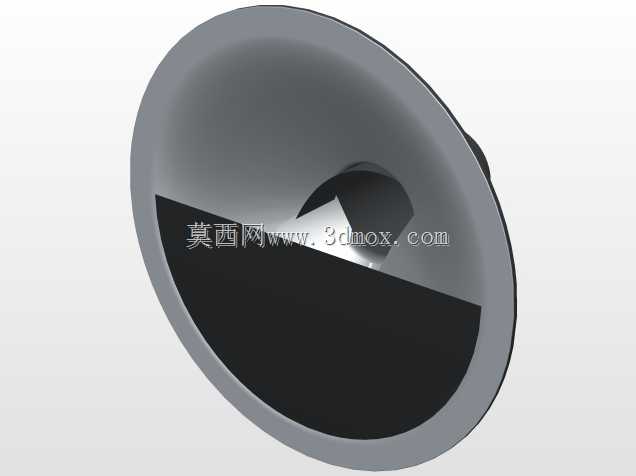

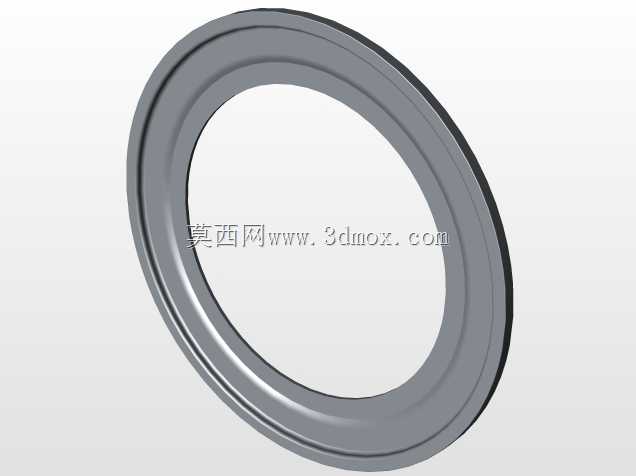

从实际使用场景来看，这类单元主要承担车载音响系统的中低频段发声任务，磁路部分采用外置T铁搭配华司的结构，磁隙宽度控制在1.2mm，配合铜包铝材质的音圈绕组，既可以控制整体重量，也能保证足够的磁通量利用率，音圈的冲程设计预留了4mm的线性位移空间，大动态音频输出时不会出现擦圈问题。振膜采用掺加碳纤维的纸基锥盆结构，折环选用耐高低温的橡胶材质，能够适应车载环境-40℃到85℃的温度波动，不会因为长期暴晒或者低温出现折环硬化、振膜变形的问题。

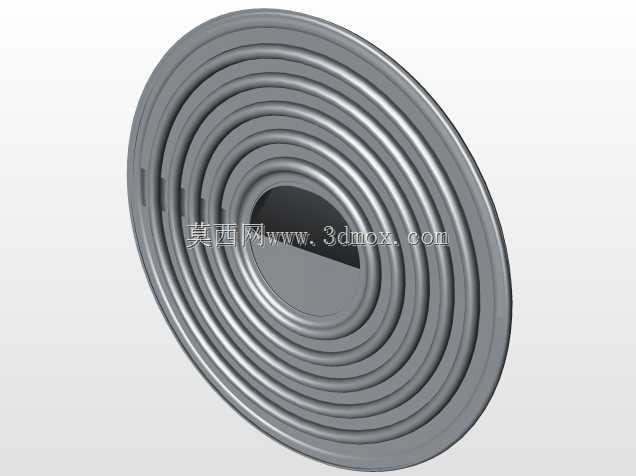

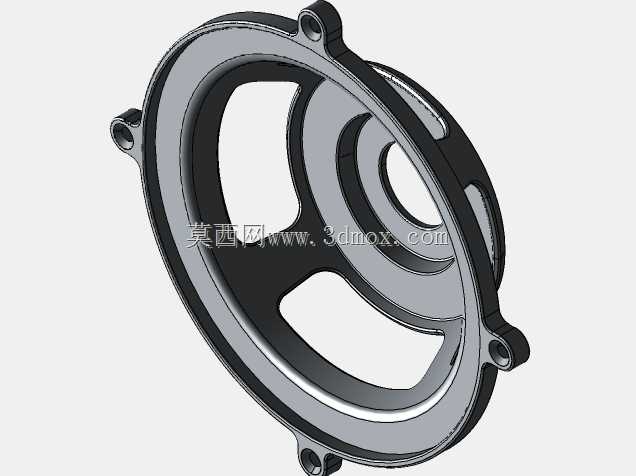

设计过程中，盆架的结构做了多轮的刚度校核，盆架的壁厚从初始的1.8mm优化到1.5mm，同时在磁路安装位与吊耳连接的位置增设了三条放射状的加强筋，既降低了整体重量，也避免大音量输出时盆架产生谐振干扰音质。接线端子设置在盆架侧下方的位置，端子的朝向与其中一个安装吊耳呈30度夹角，方便现场安装时走线，不会和门板内部的玻璃升降机构、线束产生干涉。单元的防尘帽采用凸面球面设计，除了阻挡灰尘进入磁隙之外，也能对高频段的声波扩散起到一定的优化作用，减少锥盆分割振动带来的频响曲线波动。

在安装边界的考量上，单元背部的磁路组件外径控制在70mm，不会占用门板内部过多的纵深空间，盆架外沿的密封胶圈预留了0.8mm的压缩量，安装后可以和门板的安装基面紧密贴合，避免声短路问题。整个结构的装配逻辑遵循从后往前的顺序，先将磁路组件固定在盆架后端，再依次装入音圈、定心支片、锥盆、折环，最后压合防尘帽，各部件的配合公差控制在IT12等级，既满足批量生产的装配效率，也能保证成品的性能一致性。定心支片采用波纹式结构，能够给音圈提供稳定的径向支撑，保证音圈在磁隙内始终处于居中位置，长期使用也不会出现偏位蹭圈的故障。
