透明外壳可调式角向磨削主轴结构

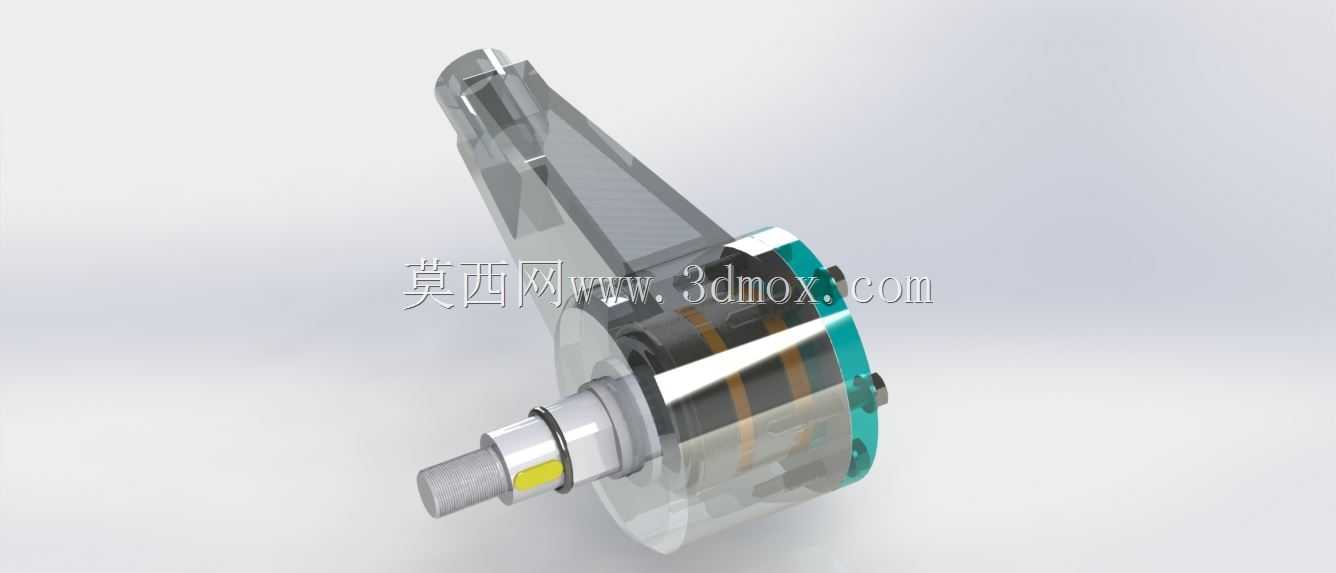

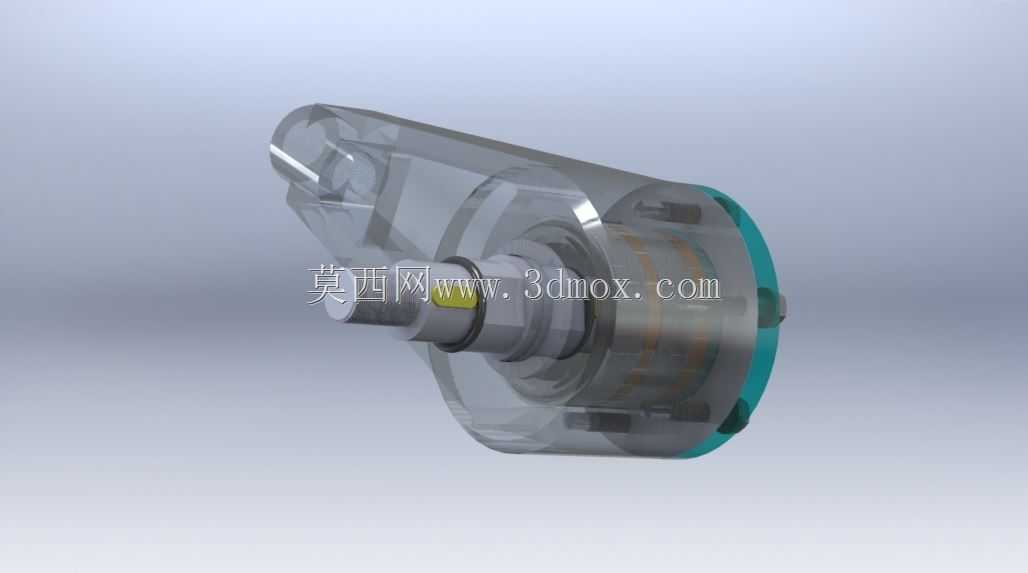

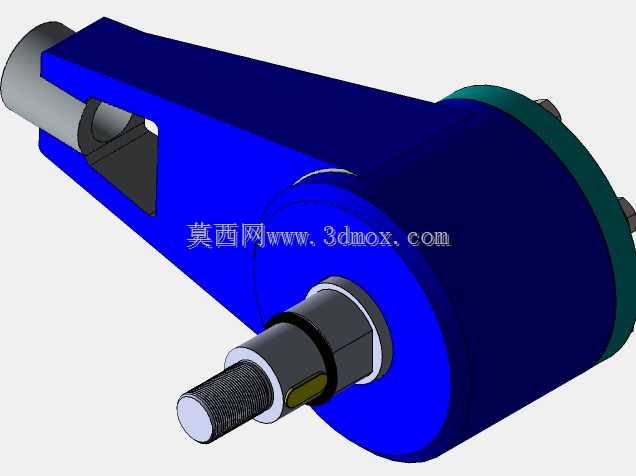

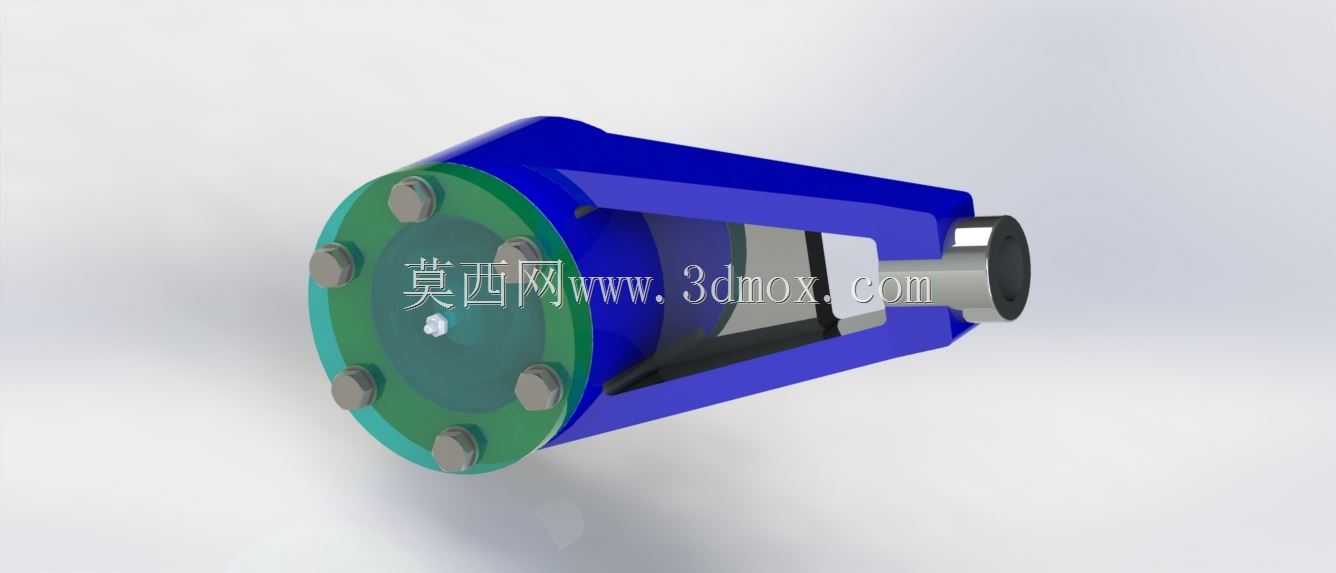

这款角向磨削主轴结构，在精密机加工领域的应用场景覆盖范围极广，从模具型腔的精细修磨、小型五金零件的倒角去毛刺，到精密零部件的内孔、斜面磨削工序都能适配，尤其适合安装在小型专机、台式磨削设备或是作为加工中心的附件头使用，可完成常规直柄主轴无法触及的夹角位置加工。从结构功能来看，该主轴采用了直角传动布局，输入段为标准圆柱柄结构，可直接适配常规的ER夹头或是设备主轴输出接口，无需额外制作过渡连接套，输入轴内置两组深沟球轴承做径向支撑，抵消传动过程中的径向跳动，保证动力输入的稳定性。传动段采用螺旋锥齿轮做换向传动，相比直齿锥齿轮，螺旋齿的啮合重合度更高，传动过程中的噪音更低，承载能力也更强，可适配最高每分钟一万两千转的输入转速，满足小直径磨头的高速磨削需求。输出段的主轴同样采用双轴承支撑结构，前端设置有密封端盖，可阻挡磨削过程中的磨屑、切削液进入轴承腔，延长轴承的维护周期，端盖外侧预留有磨头安装位，可适配标准的砂轮柄、磨头杆，更换不同粒度的磨具即可完成粗磨、精磨不同工序的加工。设计过程中，外壳采用了半透明的可视化结构，并非单纯为了展示效果，实际应用中可直接观察内部齿轮的啮合状态、润滑脂的存量情况，无需频繁拆解外壳做日常检查，大幅降低日常维护的工作量。外壳的连接位置设置有可调锁紧结构，可根据实际加工需求调整输出轴的偏转角度，调整范围覆盖0到90度区间，锁紧后可保证加工过程中角度不发生偏移，适配不同角度的加工面需求。从安装边界来看，该主轴的主体最大外径为65毫米，输入柄直径为20毫米，整体长度不含输出磨头的状态下为142毫米，安装时只需保证设备侧的连接座内孔与输入柄同轴，锁紧固定后即可完成安装，无需复杂的调试步骤，输出端的端面到安装基准面的距离为38毫米，可适配大部分小型工件的加工避让需求，不会与工件、夹具发生干涉。内部的齿轮啮合间隙在设计时预留了0.02到0.04毫米的调整量，长期使用出现磨损后，可通过端盖的调整垫片微调间隙，恢复传动精度，无需直接更换齿轮组件，降低了后期的使用成本。润滑方式采用脂润滑，出厂时预先填充耐高温润滑脂，正常使用工况下每六个月补充一次润滑脂即可，无需复杂的油路设计，整体结构紧凑，维护难度低，适合小型加工车间、模具维修工位等场景使用。
