雅加达技能考核CS插座结构件

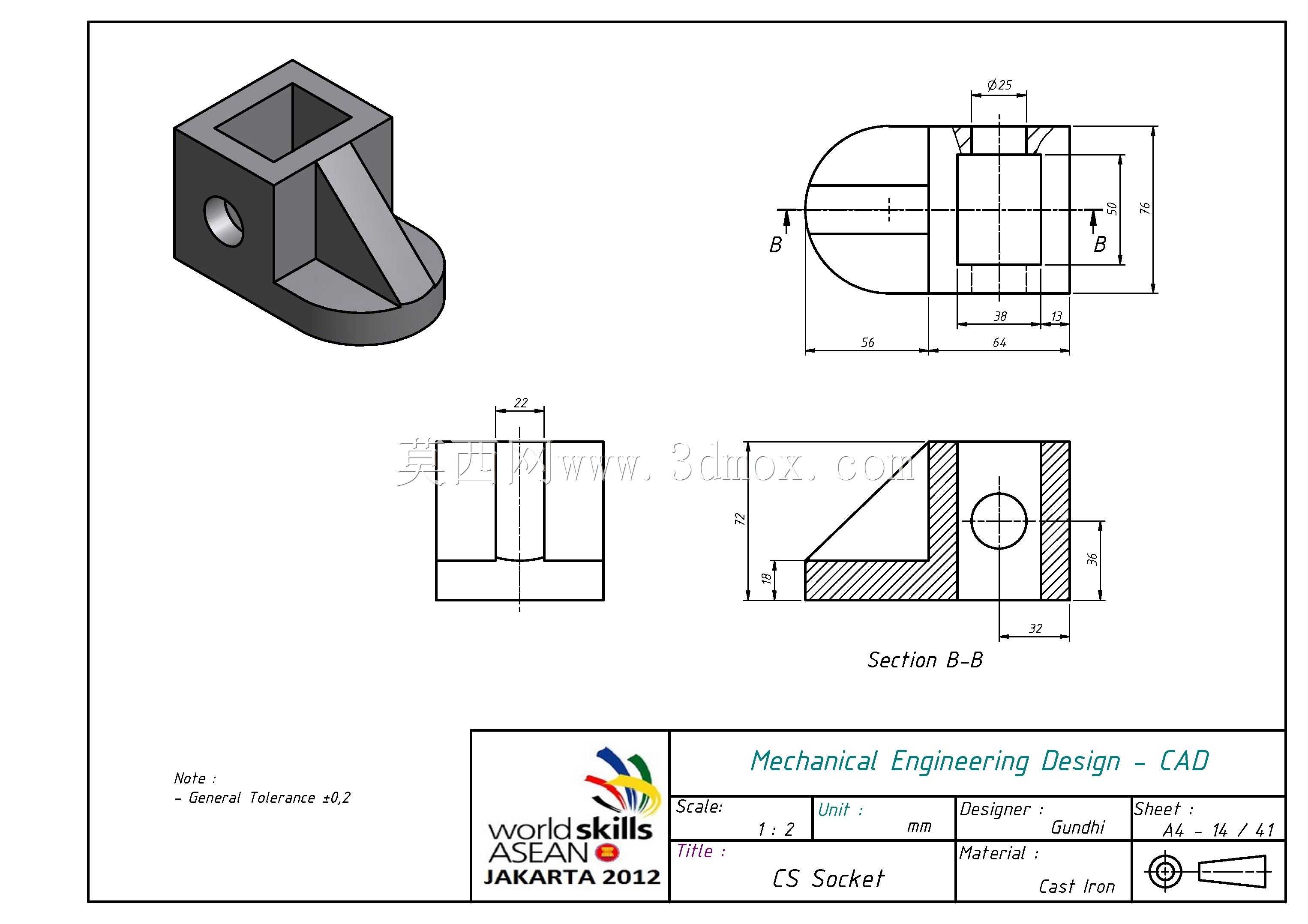

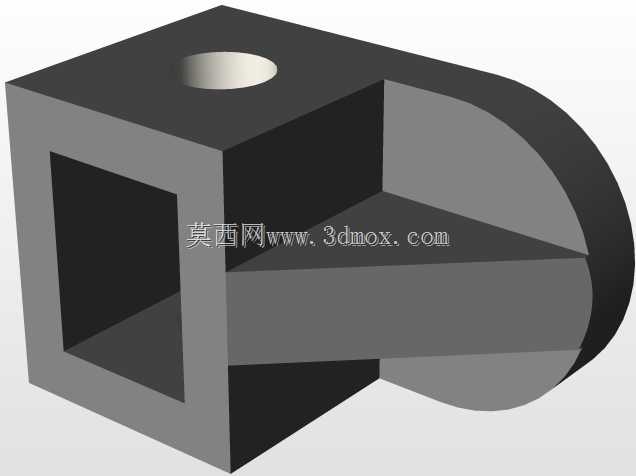

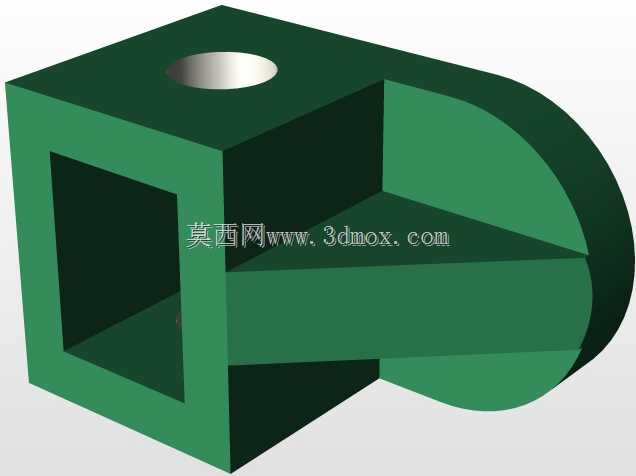

该结构件属于插接定位类支座零件，主要应用在工业设备的线路接驳、模块快装工位场景中，承担插接件定位、承载侧向载荷、为外接插接模块提供稳定安装基准的作用。从结构设计逻辑来看，上部采用方形中空腔体设计，腔体内部为插接配合面，加工时需要严格控制内腔的尺寸公差与侧壁垂直度，保证插接模块装入后无旷量，不会在设备运行振动中出现松脱偏移。侧面开设的横向通孔为走线或锁付销轴预留空间，孔位与上部腔体的位置度公差需要严格管控，避免销轴穿入后与插接模块发生干涉，或是锁付后出现应力集中导致零件开裂。下部延伸出的半圆式安装底板，是整个零件与设备基座连接的承载部位，底板上预留的安装孔位可通过螺栓将整个支座固定在设备安装面，半圆式的外形设计一方面缩减了零件整体的占用空间，在排布密集的安装工位上可以减少相邻零件的干涉概率，另一方面圆弧过渡的外形能够消除直角处的应力集中，在承受侧向插接冲击力时不会出现根部断裂的问题。连接上部腔体与下部底板的三角加强筋，是整个结构的强度核心，筋板厚度与腔体侧壁、底板的厚度保持一致，采用等壁厚设计避免注塑或铣削加工时出现壁厚不均导致的变形，筋板的两个侧边分别与腔体侧壁、底板上表面完全贴合，将插接时产生的侧向力均匀传递到底板安装面，避免腔体受侧向力时出现根部弯折。从安装边界来看，零件整体的安装基准为底板下表面，设计时需要保证底板平面的平面度公差，安装后与基座表面完全贴合，不会出现翘曲导致上部腔体倾斜，影响插接精度。上部腔体的开口端面为插接配合的导入基准，开口处做了微小的倒角处理，方便插接件快速对准导入，降低装配时的对位难度。横向通孔的轴线与底板安装面保持平行，与腔体内部的插接通道保持预设的位置关系，满足走线或锁付的装配要求。这类零件在自动化生产线的快换工装模块、小型设备的电源接驳工位、实训考核装置的装配件中应用较多，设计时除了满足功能尺寸要求，还需要兼顾加工工艺性，所有棱边都做了微小的倒角去毛刺处理，避免装配时划伤操作人员，同时等壁厚的结构也适配注塑、铣削等多种加工方式，可根据实际使用场景选择对应的加工工艺，满足小批量试制或批量生产的需求。在实际选型使用时，需要根据插接模块的尺寸匹配对应腔体规格，根据承载的侧向载荷大小调整筋板厚度与底板安装孔的数量，保证在长期反复插拔的使用场景下，零件不会出现疲劳变形，始终保持稳定的定位精度。
