手摇式圆锥齿轮传动手动钻孔工具

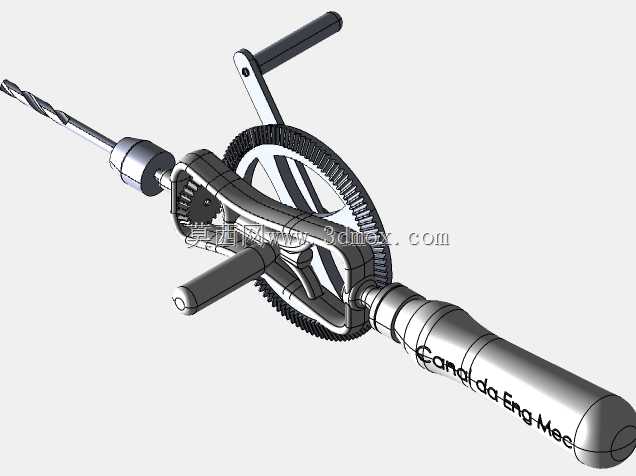

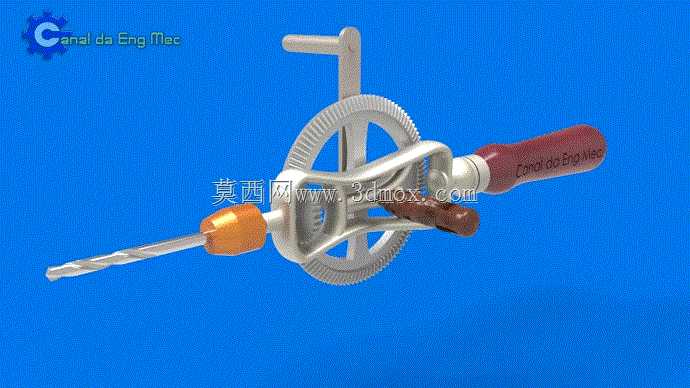

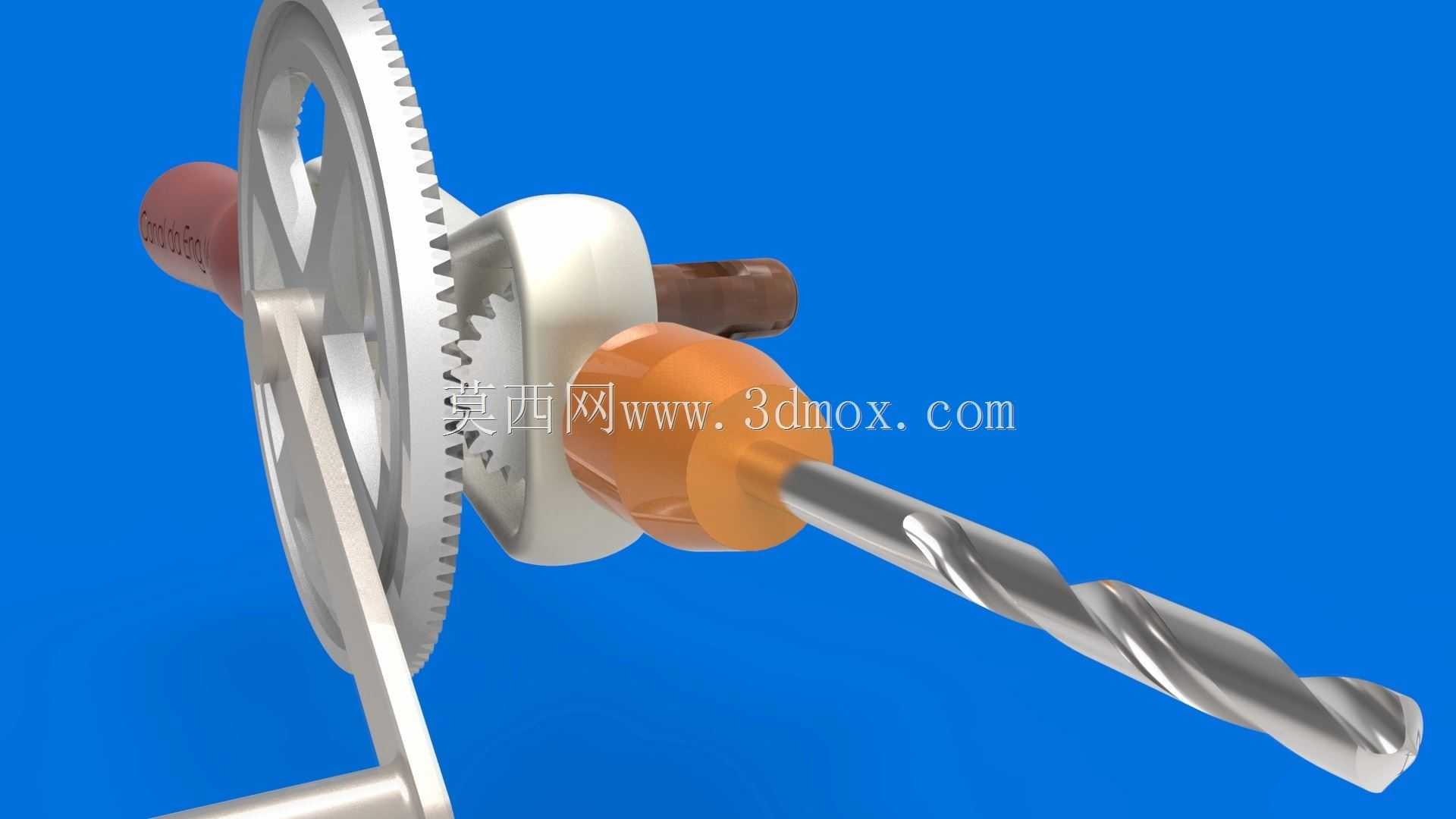

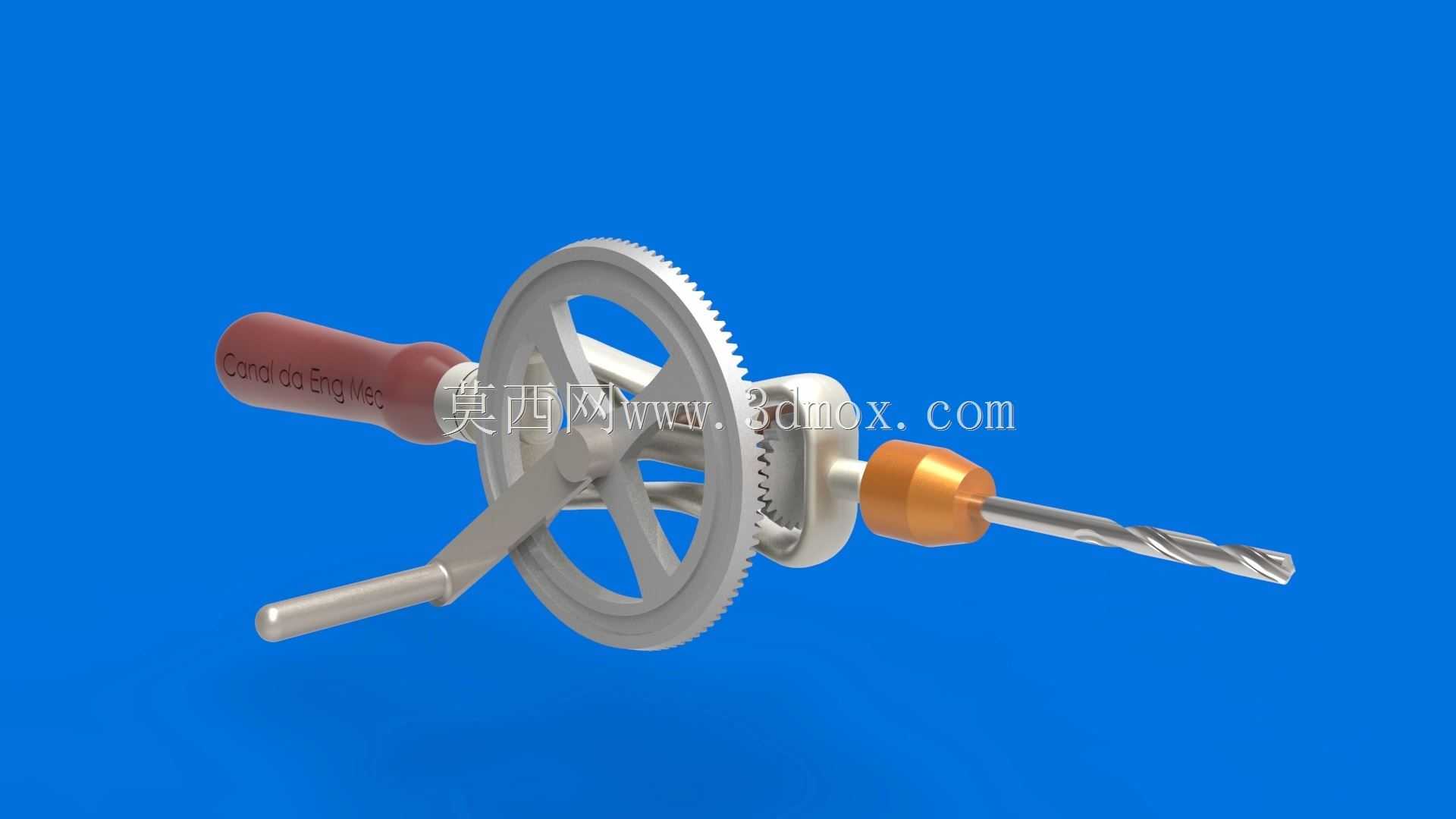

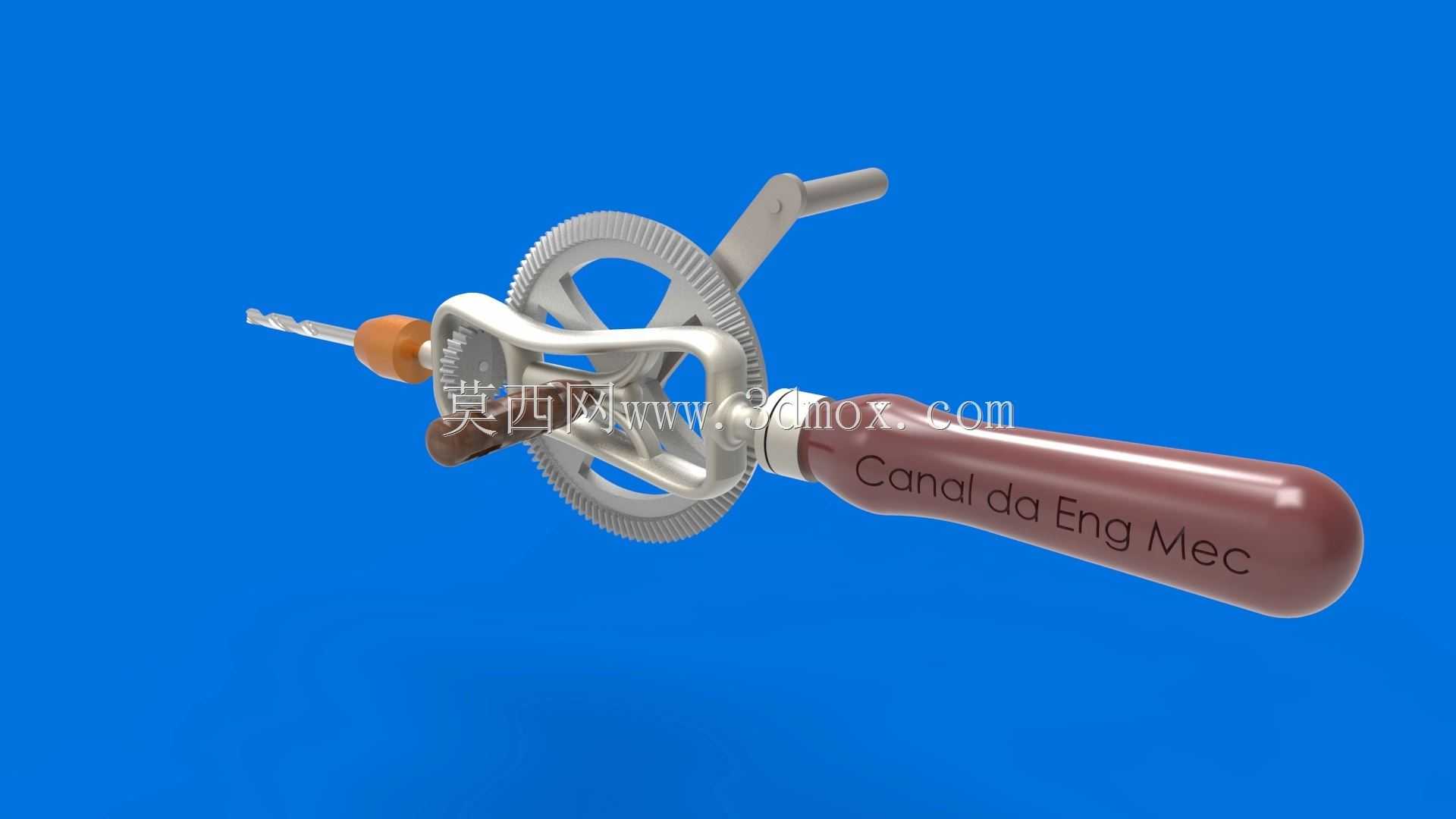

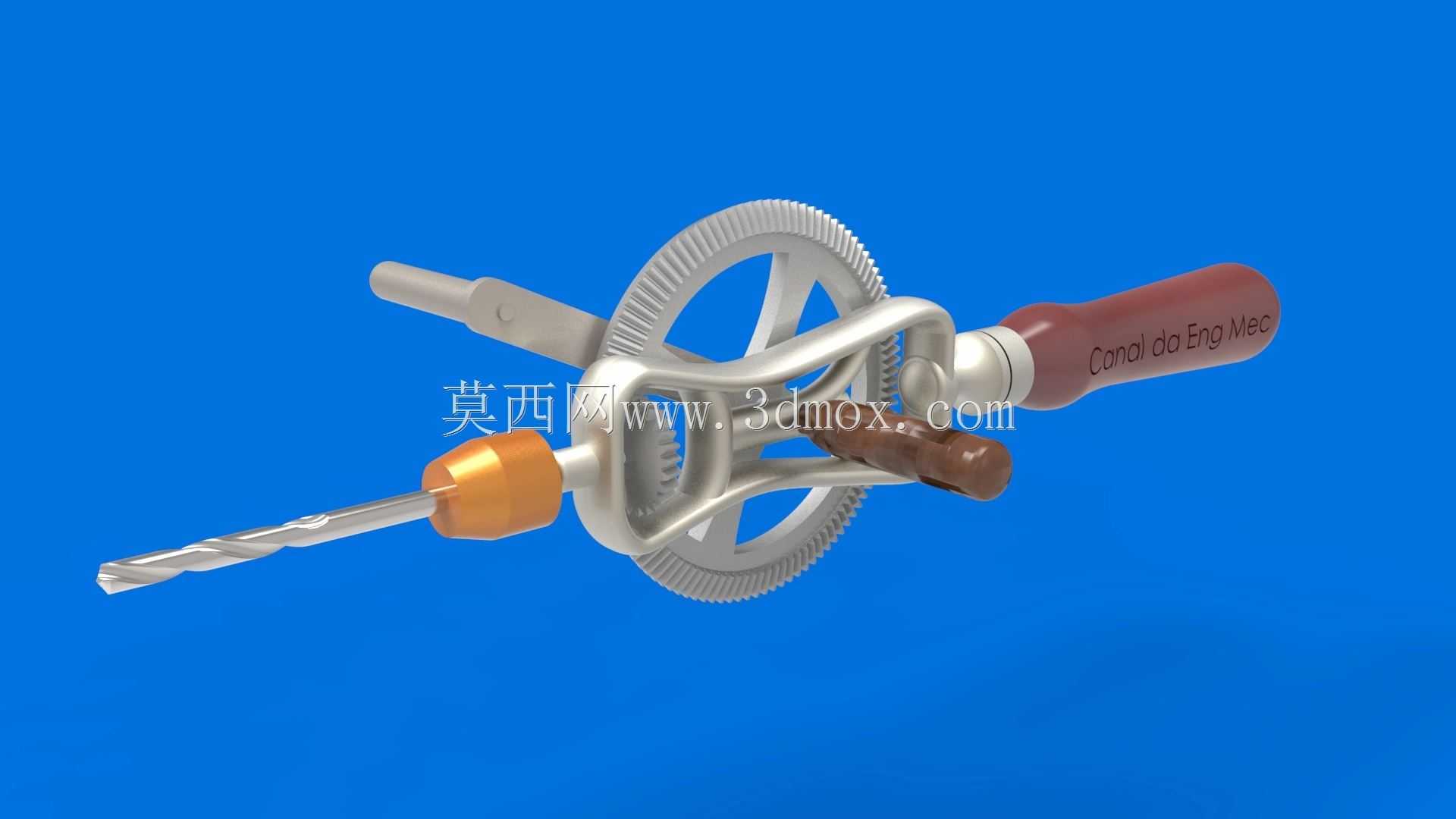

这款手动钻孔工具依托圆锥齿轮传动结构实现动力传递，核心作用是在无电力供给的作业场景下完成工件钻孔加工，常见于野外管线抢修、户外设备维保、狭小空间内的五金加工作业，或是教学场景中用于演示齿轮传动的实际运作逻辑。从功能特性来看，工具通过摇柄输入旋转扭矩，经大直径从动齿轮与同轴布置的圆锥齿轮组完成传动方向转换，将垂直于钻轴方向的手摇转动，转化为钻轴沿轴向的高速旋转，搭配前端的钻夹头可装夹不同直径的直柄麻花钻，适配木材、薄金属板、塑料等多种常见工件材质的钻孔需求，握持手柄采用贴合人手握持弧度的造型，作业时可一手握持固定手柄抵紧工件，另一手转动摇柄，操作过程无需外接动力源，不受作业场地供电条件限制。设计过程中优先考虑传动效率与操作便捷性的平衡，齿轮组的模数选型兼顾传动强度与手摇操作的阻力控制，避免摇柄转动时阻尼过大增加作业负担，齿轮外侧设置的防护架既可以避免作业过程中衣物、杂物卷入啮合齿隙，也能作为辅助受力结构提升整体结构刚性，钻夹头与钻轴采用同轴度精度较高的配合结构，减少钻孔过程中的钻尖跳动量，保障钻孔位置精度与孔壁光洁度。整体结构的安装边界紧凑，整体长度适配单人手持操作的合理区间，最大回转直径控制在不干涉周边作业空间的范围内，无需额外安装固定基座，拿起即可投入作业，拆解维护时仅需松开齿轮架的固定销轴即可完成齿轮组的清洁与润滑，日常维保门槛较低。传动结构的传动比经过反复调校，既保证摇柄转动一圈时钻轴可获得足够的转速提升，也不会因传动比过大导致手摇输入扭矩不足，面对硬度稍高的工件时也能通过持续施力完成钻孔作业，不会出现卡滞、打齿的问题。握持部分的结构布局充分考虑人体工程学，固定手柄与摇柄的位置错开足够的操作距离，转动摇柄时不会与握持手发生干涉，长时间作业也能降低手部疲劳感。
