挤压式手动管扭夹持工装结构设计

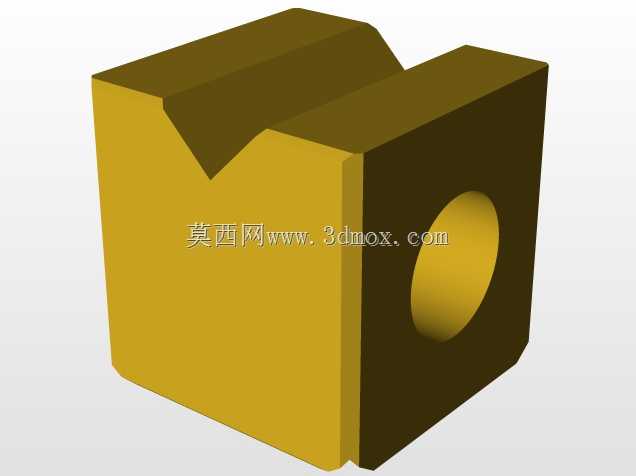

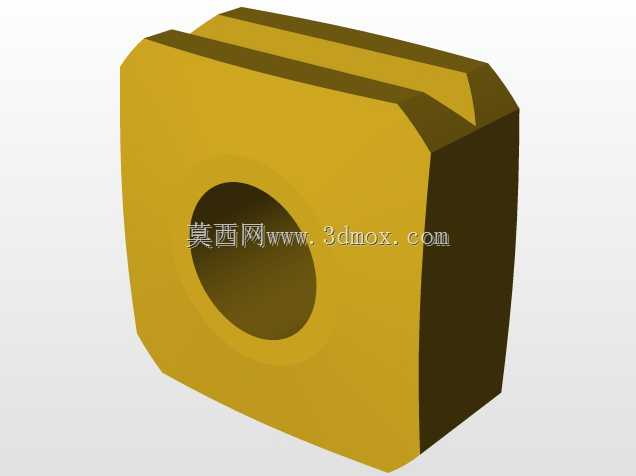

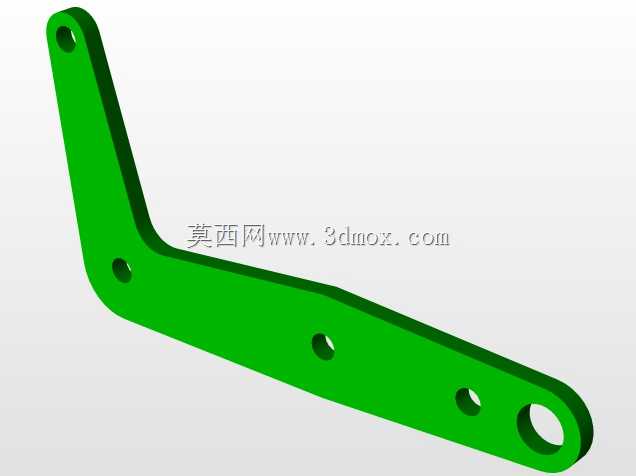

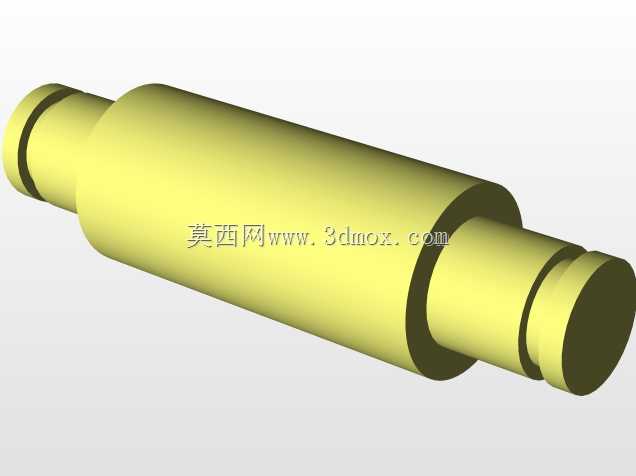

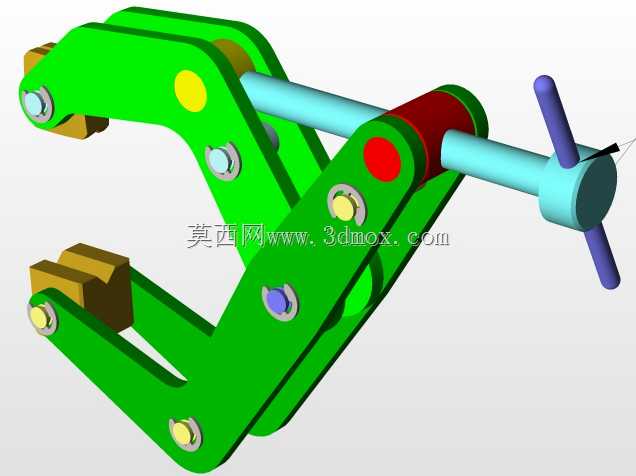

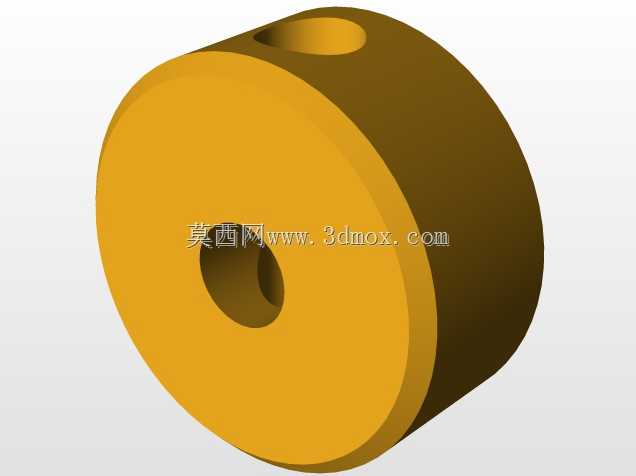

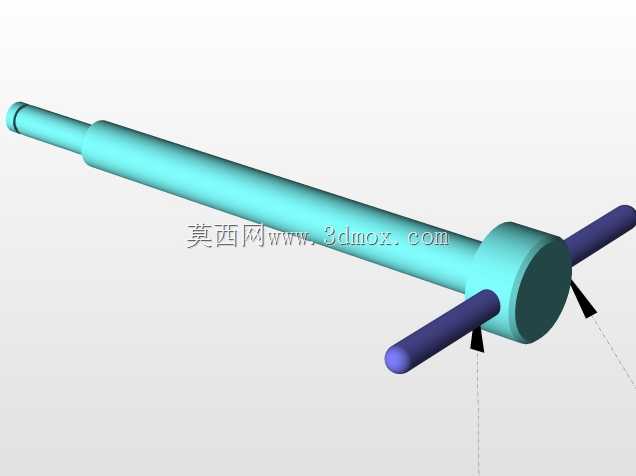

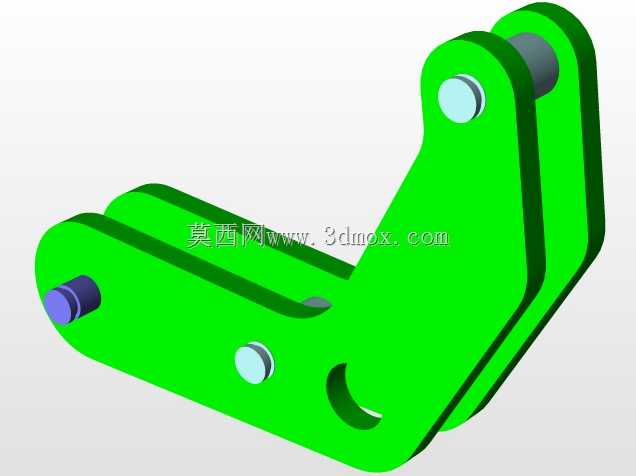

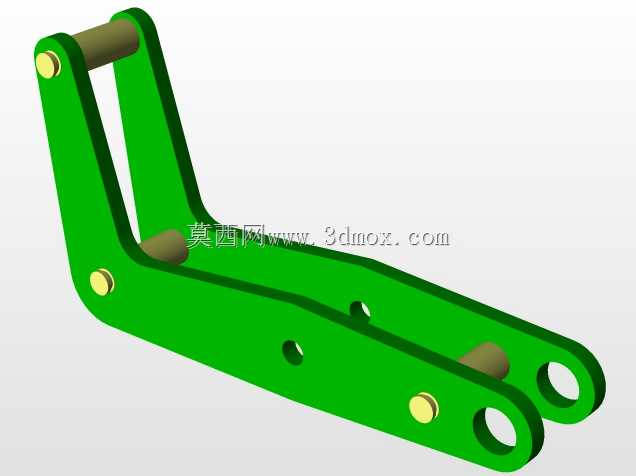

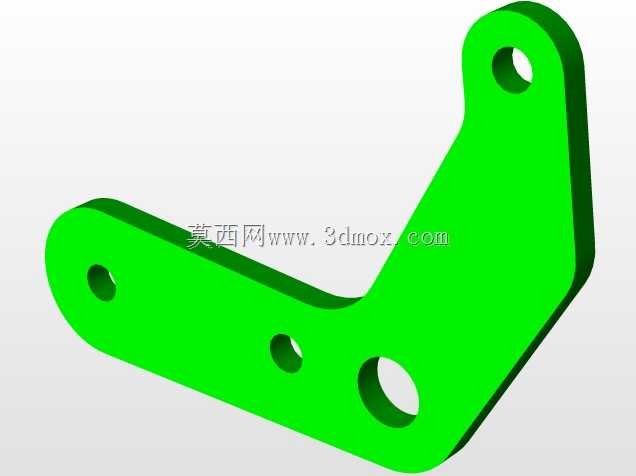

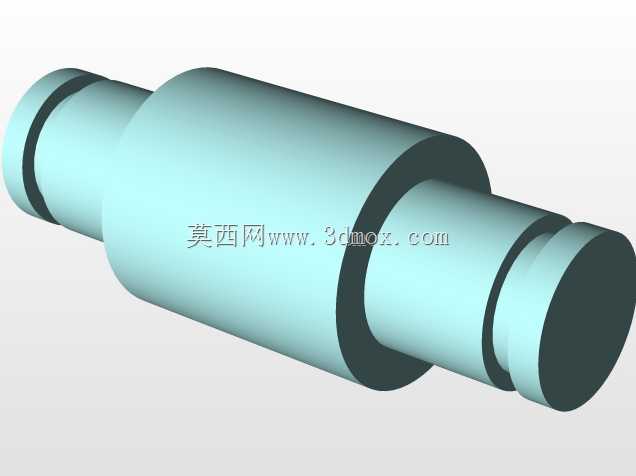

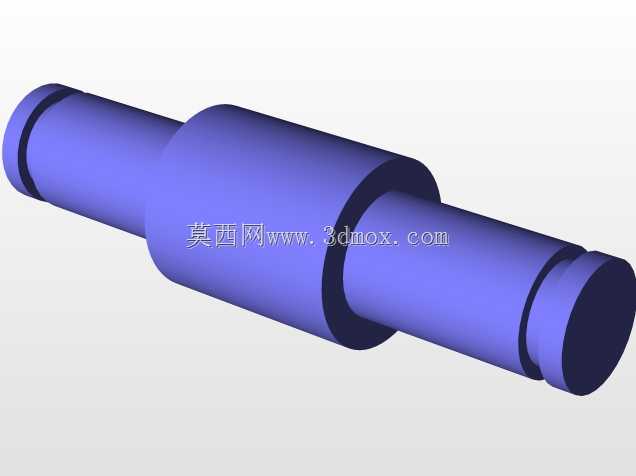

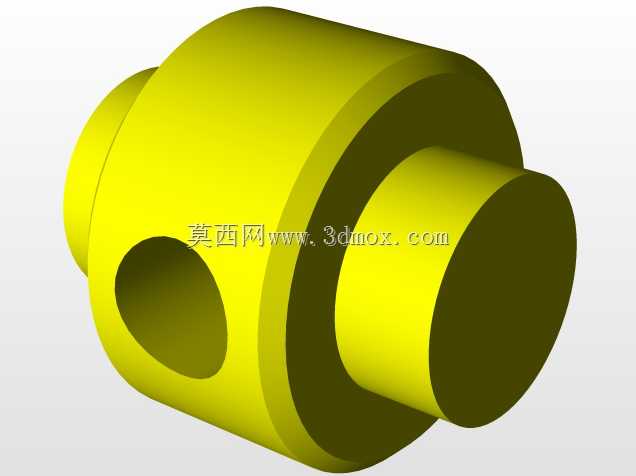

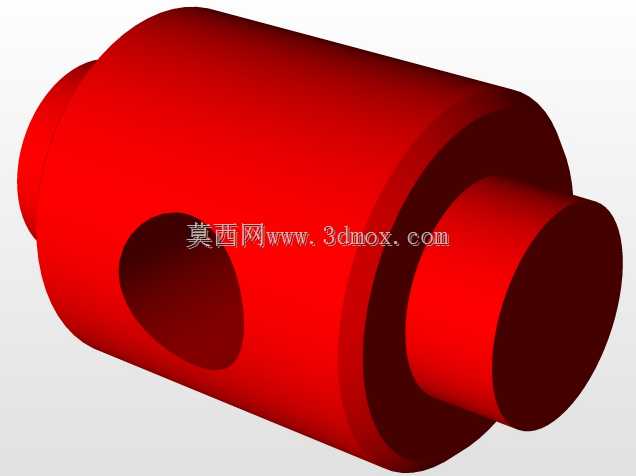

这款手动管扭主要面向小口径金属管路的现场装夹、扭拧作业场景，在水电安装、小型设备管路检修、五金加工工位的临时固定工序中都能适配使用，区别于普通台虎钳的大开口固定装夹逻辑，它的钳口采用对称圆弧咬合结构，针对圆管类工件的曲面外形做了贴合设计，夹紧时不会因为接触面过小压伤薄壁管材外壁，也不会出现圆管受力打滑偏转的问题。从结构设计逻辑来看，整个夹体采用杠杆力放大的连杆布局，尾部的T型旋杆作为施力端，通过丝杆进给推动内侧连杆机构收拢，带动上下两组钳口同步向中心收拢，整个力传递路径没有冗余的传动环节，手动旋拧时的输入力经过连杆支点放大后，钳口输出的夹紧力足以满足直径6到25mm范围内金属管、硬质塑胶管的扭拧、固定需求，不会出现施力过载导致夹体变形的问题。在安装边界与尺寸适配层面，这款管扭属于便携式手动工装，不需要额外固定在工作台面，整体闭合状态下的外形轮廓可以适配狭窄空间内的作业需求，比如设备内部管路的拆装、墙面预埋管路的端部扭拧作业，不会因为整体尺寸过大出现操作干涉。钳口的咬合齿做了钝化处理，咬合深度控制在0.3mm以内，既可以保证足够的摩擦力矩传递，又不会在管材表面留下过深的压痕影响后续管路的密封装配。夹体的主体结构采用对称式钣金拼接设计，所有铰接点都采用圆柱销定位，转动副的配合间隙控制在0.1mm以内，反复开合使用不会出现松旷错位的问题，丝杆进给行程预留了足够的冗余量，即使钳口咬合面出现正常磨损，也可以通过加大进给量补偿磨损量，延长工装的整体使用寿命。在实际作业过程中，操作人员单手握持夹体主体，另一只手旋拧尾部的T型杆即可完成夹紧动作，不需要额外搭配加力杆，针对小扭矩的管路扭拧作业，可以直接握持夹体本体施加扭转力，钳体的外侧轮廓做了圆弧过渡处理，长时间握持施力也不会出现硌手的问题。不同于固定式的管路夹具，这款管扭可以随时调整夹持位置，沿管路轴向移动或者绕管路转动调整施力角度，适配不同走向的管路作业需求，在临时检修工位没有台钳等固定工装的场景下，也可以独立完成管材的夹持固定，配合其他工具完成管材切割、套丝等工序。
