螺杆式手动管材夹紧固定工装结构

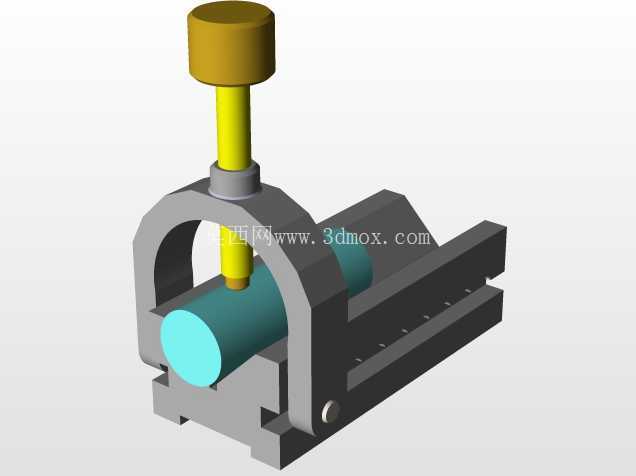

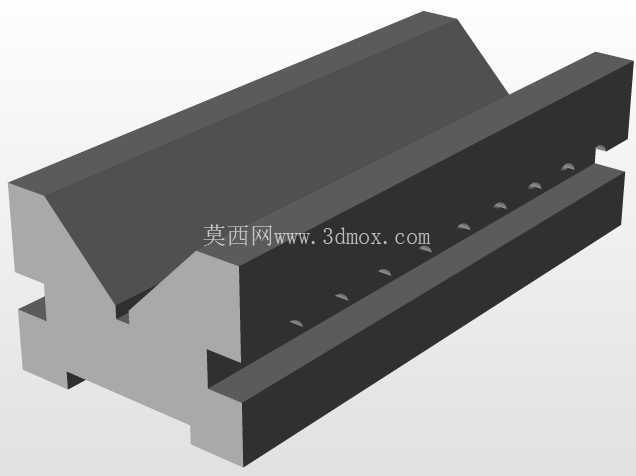

　　在现场管材加工、小批量管件修配、教学实训钳工工位这类场景里，这类手动螺杆夹紧结构的使用频率一直很高，它不需要外接气源、电源，完全依靠手动操作就能完成不同直径圆管的装夹固定，适配现场零散加工、单件试制的作业需求。从结构布局来看，整个装置的基座采用带滑槽的分体式框架设计，下半部分的承托座开有适配圆管外壁的弧形承托面，能和被夹持的圆管形成足够的接触面积，避免夹紧过程中管材表面出现压痕，同时弧形面的定位作用也能防止圆管在后续锯切、打磨、划线作业中出现周向转动。

　　上部的压紧机构采用梯形螺杆传动，螺杆顶端设置了滚花防滑的旋拧头，操作人员不需要额外搭配扳手，徒手就能施加足够的压紧力，螺杆下端的压头同样做了圆弧面设计，和下部承托座形成对向夹持的受力结构，压头和螺杆之间设置了回转间隙，保证旋紧过程中压头不会随螺杆同步转动，减少和管材表面的滑动摩擦。两侧的拱形支架既是螺杆的导向支撑结构，也承担了夹紧过程中的侧向受力，支架和基座之间通过销轴连接，可根据被夹持管材的直径调整开合角度，适配一定尺寸范围内的圆管装夹需求，基座底部的滑槽结构可以配合工作台的T型槽完成整个工装的位置固定，安装时只需要通过螺栓穿过滑槽预留的安装孔，就能将工装锁紧在钳工台、加工工作台面上，不需要额外制作转接安装板。

　　设计过程中优先考虑了手动操作的力臂匹配，旋拧头的直径经过受力核算，保证普通人徒手旋拧时就能产生足够的压紧力，不会出现力臂过小导致夹紧力不足、或者力臂过大导致整体结构笨重的问题。整个结构的受力路径非常清晰，操作人员施加在旋拧头上的扭矩通过梯形螺纹转化为轴向的压紧力，力通过压头传递到被夹持管材，再传递到下部承托座，最终通过基座分散到安装工作台面上，拱形支架只承受螺杆传递的反向拉力，不会出现额外的侧向弯矩，能有效延长结构的使用寿命。

　　和常见的台虎钳相比，这类针对圆管设计的夹紧工装不需要更换软钳口就能直接夹持圆柱类工件，避免了平钳口夹持圆管时出现的点接触、易打滑、夹伤工件表面的问题，在实训教学场景中，这类结构也常作为机械原理的演示案例，能直观展示螺旋传动的力放大作用、夹具的定位夹紧逻辑，帮助初学者理解工装设计中受力分析、定位基准选择的核心思路。在实际使用时，只需要将待加工的圆管放置到下部承托座的弧形面上，调整管材的伸出长度到作业需要的位置，徒手旋转顶部的旋拧头，直到下端压头贴合管材外壁并施加足够的预紧力，就可以完成装夹，整个装夹过程耗时不超过十秒，操作门槛极低，不需要操作人员具备专业的工装调试经验。结构上没有复杂的传动零件，日常维护只需要定期在螺杆螺纹位置涂抹少量润滑脂，就能保证长期操作的顺畅性，即使在没有维护的工况下，梯形螺纹的自锁特性也能保证夹紧过程中不会出现松脱，作业过程中的振动不会导致夹紧力失效，安全性足够满足现场手动加工作业的要求。基座的滑槽长度预留了足够的调整空间，可以根据作业需求调整工装在工作台上的安装位置，也可以多个同类型工装配合使用，完成更长尺寸管材的多点夹持固定，适配不同长度工件的加工需求。
