理工学徒实训用可调式划线定位工装结构

　　这款可调式划线定位工装，是面向钳工基础技能实训场景开发的小型装夹定位器具，日常主要承担理工学徒实训阶段的划线作业装夹、小型轴类零件定位支撑、角度划线辅助定位等实操任务，能帮助入门从业者快速掌握工件装夹找正、划线基准确定、工装调节锁紧等基础操作逻辑。从结构设计逻辑来看，整体采用立式L型基座作为承载主体，基座底部预留了与实训台T型槽匹配的安装凸台结构，安装时可通过T型螺栓直接固定在实训台面上，安装边界控制在120mm×80mm的台面占用范围内，不会过多挤占实训操作台的有效作业空间，基座底部的平面度公差控制在0.02mm以内，保证装夹后整体的基准稳定性，避免划线过程中出现基准偏移问题。

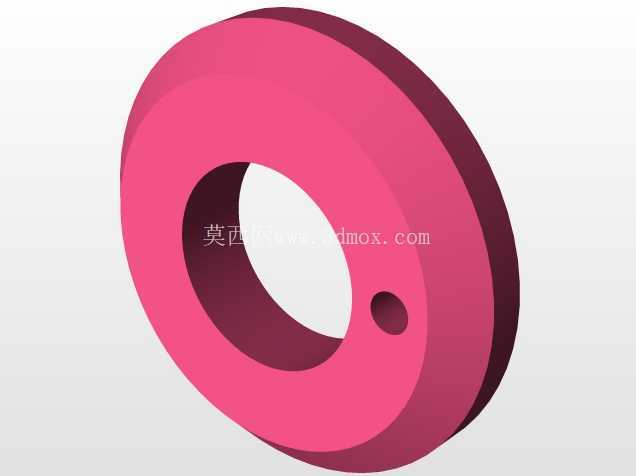

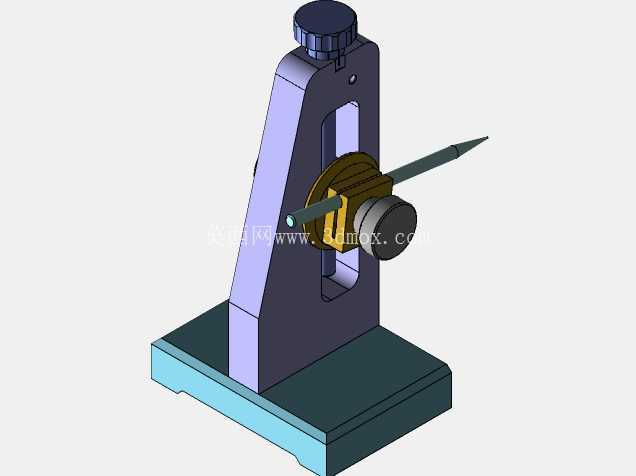

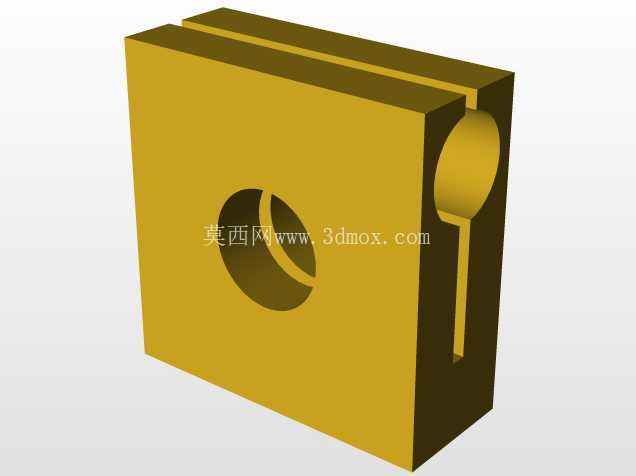

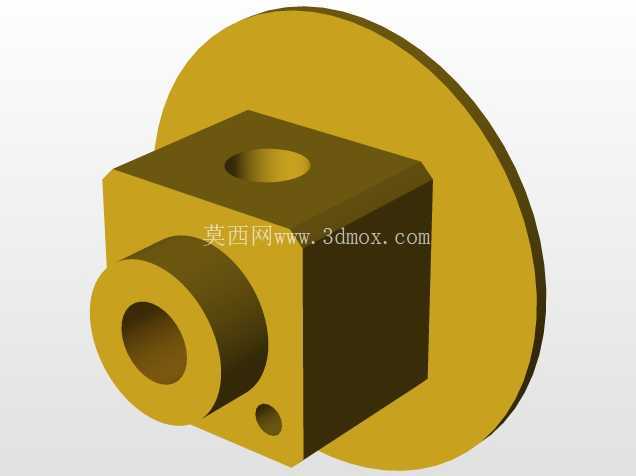

　　立式支撑臂上开设了通长的导向滑槽，滑槽内配套可上下滑动的调节滑块，滑块侧面设置了锁紧旋钮，松开旋钮时滑块可沿滑槽实现0-80mm行程的上下位置调节，锁紧后可提供足够的夹持力，保证装夹工件时不会出现滑移窜动。滑块前端配套了带V型定位槽的夹持头，V型槽夹角设计为90°，可适配直径3mm-15mm范围内的轴类、杆类工件装夹，夹持头与滑块之间设置了旋转调节结构，可实现360°周向转动，转动到位后通过侧面的顶丝锁紧，满足不同角度划线作业的定位需求。

　　工装顶部设置了微调压头结构，压头前端采用耐磨铜质衬垫，既可以对装夹的工件施加轴向压紧力，避免细长杆类工件装夹时出现弯曲变形，又能在划线过程中对工件的轴向位置进行微调，保证划线尺寸的精度控制在0.1mm以内，符合钳工实训阶段的精度练习要求。在实际实训应用中，这款工装可替代传统的台虎钳完成小型细长工件的划线装夹作业，相比台虎钳的大体积、大夹持范围，这款工装的针对性更强，装夹小型工件时不会出现夹持过紧导致工件变形、或者夹持力不足导致工件转动的问题，同时可调节的结构设计能让学徒直观理解工装定位中“基准统一、可调锁紧、适配多规格工件”的设计思路，在完成划线作业的同时，也能作为机械结构认知的实训教具，帮助入门从业者理解滑动导向、螺纹锁紧、V型定位等基础机械结构的实际应用方式。

　　工装的所有活动配合面都做了去毛刺和表面粗糙度处理，调节过程中无卡滞感，锁紧结构的操作力设计在15N以内，学徒无需使用过大的力即可完成锁紧操作，避免实训过程中出现操作费力或者锁紧失效的问题。基座与支撑臂之间采用整体式结构设计，相比拼接式结构拥有更好的结构刚性，在承受装夹力和划线过程中的侧向力时，整体形变量控制在0.01mm以内，不会因为结构变形影响划线精度。从安装适配性来看，除了可固定在实训台T型槽上，基座底部也预留了通用的螺栓安装孔位，可直接固定在小型划线平台、万能分度头等配套设备上，拓展了工装的使用场景，不仅可用于钳工划线实训，也可在小型零件的钻孔、打磨等轻作业场景中作为定位夹具使用。设计过程中充分考虑了实训场景的使用损耗问题，所有易磨损的接触部位都采用可更换结构设计，比如V型夹持块、铜质压头衬垫在长期使用出现磨损后，只需松开固定螺丝即可快速更换配件，无需整体更换工装，降低了实训场景的使用维护成本。整体结构没有冗余的复杂设计，所有调节结构都外露直观，学徒在操作过程中可以清晰观察到每个结构的运动方式和锁紧原理，更利于基础技能阶段的认知学习，避免因为结构过于复杂导致入门学习者无法理解工装的核心定位逻辑。
