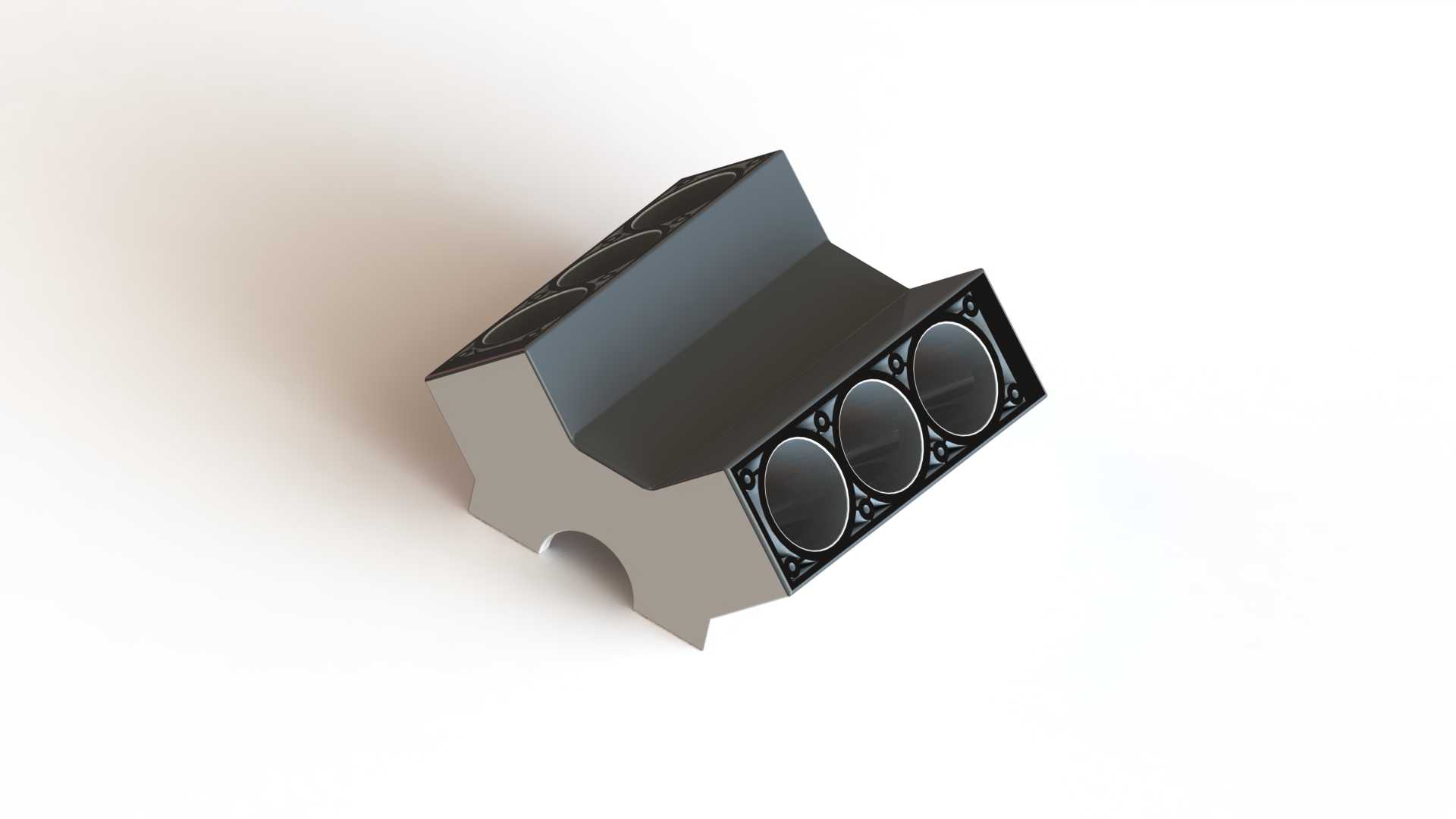

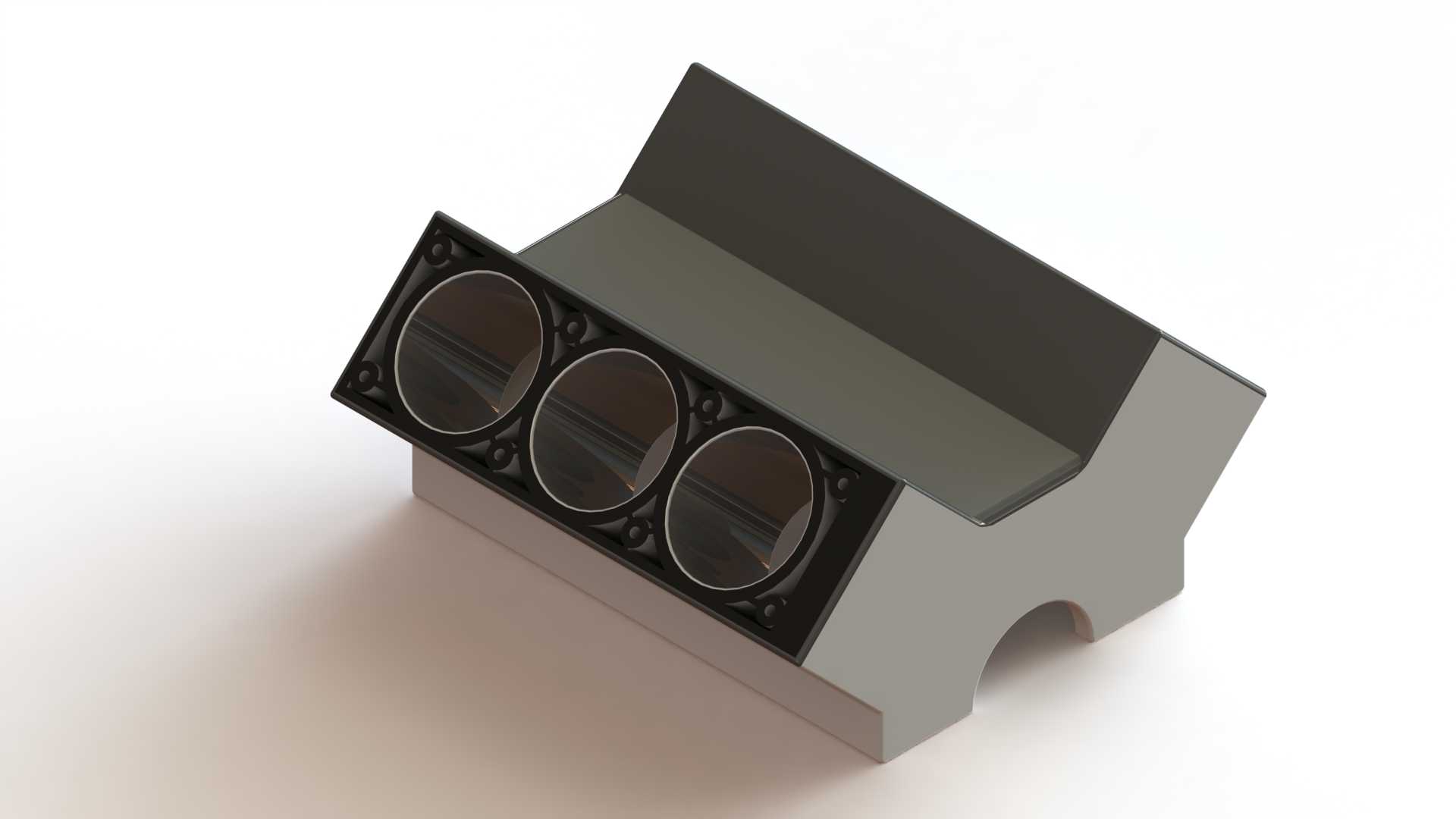

V型六缸发动机缸体结构三维数模

　　在乘用车动力总成、小型船舶动力、固定式发电机组的内燃机开发环节，缸体作为整台发动机的核心承载基体，所有曲柄连杆机构、配气机构、润滑冷却回路、附件安装点位都要依托缸体的结构精度来实现功能落地。这款V6布局的缸体数模，采用60°夹角的V型缸排设计，相比直列六缸结构能缩短整机轴向长度，适配横置前驱车型的机舱布局限制，同时相比90°夹角的V6结构拥有更优的一阶振动平衡表现，不需要额外加装平衡轴就能满足乘用车辆的NVH设计要求。从结构设计逻辑来看，建模过程中优先保证了缸筒区域的壁厚均匀性，三个同侧缸筒采用连体式缸肩结构，相邻缸筒之间的冷却水道预留了足够的流通截面，避免高负荷工况下缸间区域出现热堆积，引发缸筒变形量超差、活塞环密封失效等问题。

　　缸体上半部分的气门室安装面做了整面铣平的结构设计，平面度公差预留了0.05mm的工艺余量，能够适配不同厚度的密封垫片选型，降低后期装配环节的密封泄漏风险。缸体下半部分的曲轴箱采用龙门式结构设计，主轴承座的安装筋位从缸筒外壁一直延伸到油底壳安装面，通过连续的加强筋结构分散曲轴做功时传递到主轴承座的冲击载荷，避免高转速工况下主轴承孔出现失圆变形。安装边界层面，这款缸体的两侧缸排外侧预留了发动机悬置的安装凸台，凸台位置的壁厚做了局部加厚处理，安装孔位采用同轴双层衬套的设计预留，能够缓冲动力总成传递到车架的振动。缸体前端面预留了正时机构、水泵、机油泵的安装定位止口，所有附件安装孔的位置度公差都按照行业通用的±0.1mm标准做了建模约束，

　　能够直接对接常规V6机型的附件选型库。后端的飞轮壳安装面采用整圈定位止口设计，止口直径与主流的手动、自动变速箱输入轴壳体尺寸匹配，不需要额外做转接法兰就能实现动力对接。在实际工程应用中，这类缸体数模可以用于新机型开发阶段的结构干涉检查，通过三维装配验证提前排查活塞运行上止点与气门的间隙、曲轴平衡块与缸体内壁的运动间隙、冷却水道与润滑油道的壁厚是否满足最小3.5mm的设计要求，避免开模阶段出现结构设计缺陷。同时也可以用于职业院校的内燃机结构教学场景，通过剖切展示缸体内部的水道走向、主轴承座的支撑结构、缸筒的珩磨面预留区域，帮助学员理解动力核心部件的设计逻辑。建模过程中对缸体的非加工面做了均匀的拔模斜度处理，所有铸造圆角都按照R3-R5的常规铸造工艺要求做了过渡，避免铸造环节出现应力集中导致的缸体开裂问题，油道孔的走向采用圆弧过渡设计，减少润滑油流动过程中的阻力损失，保证高转速工况下各个润滑点位的机油压力稳定。
