汽车座椅L型金属支撑骨架结构设计

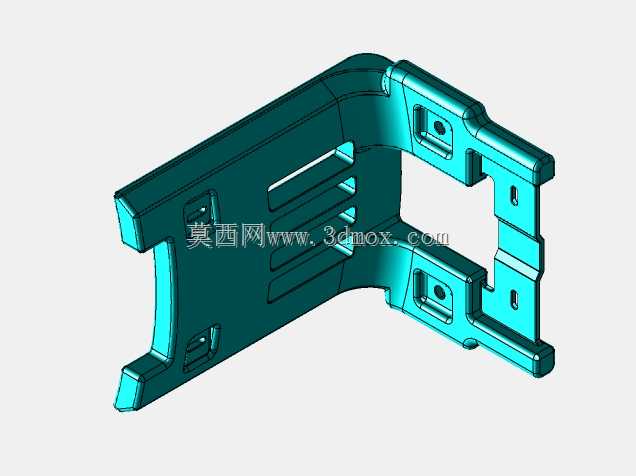

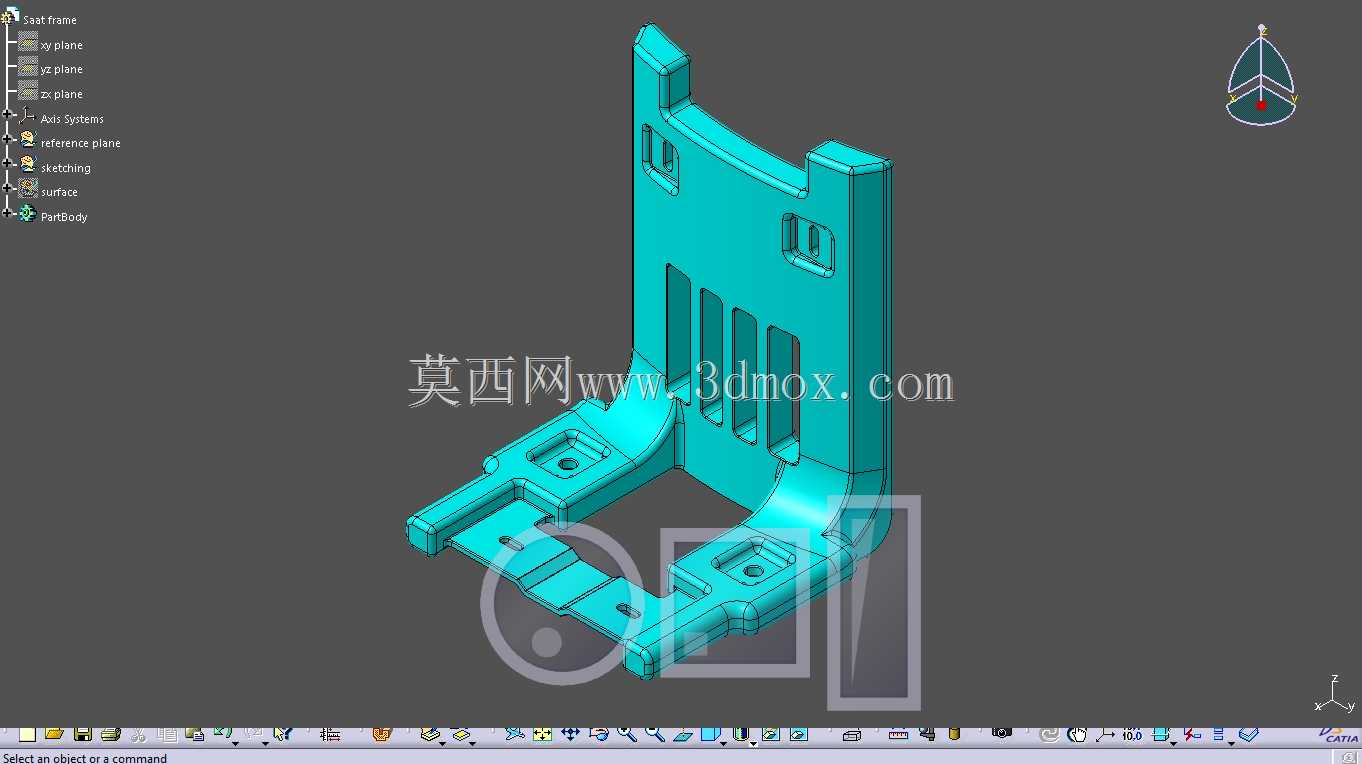

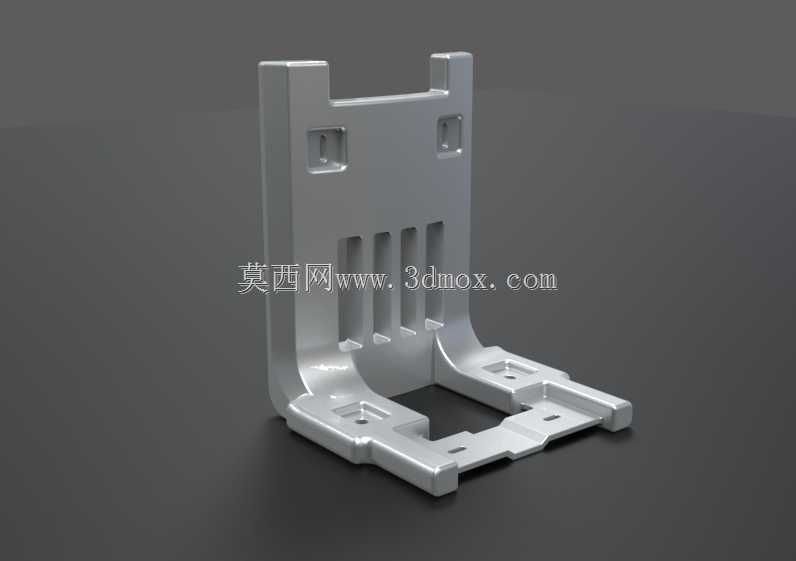

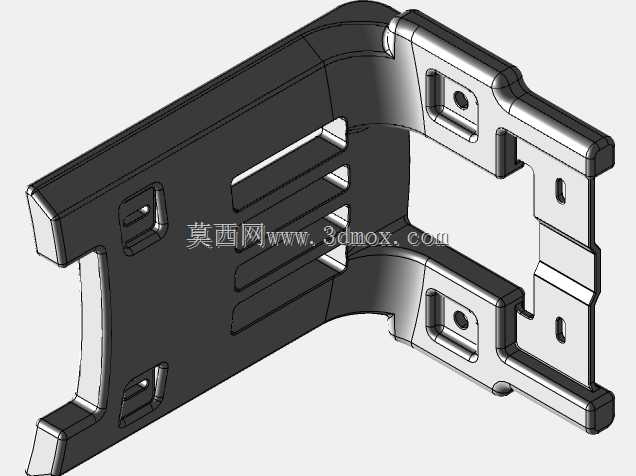

该支撑构件作为乘用车辆座椅系统的核心承载部件，主要承担座椅靠背与坐垫连接部位的载荷传递功能，日常使用中需承受驾乘人员的背部倚靠载荷、颠簸路况下的动态冲击载荷，以及座椅调节过程中产生的交变应力，是保障座椅结构强度与使用安全的关键零件。从结构设计逻辑来看，整体采用L型弯折的一体化构型，竖向段对应座椅靠背的安装贴合面，表面预留的两组方形沉台定位孔，用于和靠背内部的发泡衬垫、侧护板以及调节机构实现精准对位装配，沉台结构可避免安装螺栓头部突出干涉靠背填充物的铺设，保证靠背贴合面的平整度。竖向段中部开设的多道平行通槽，并非单纯的减重设计，实际是为了适配座椅靠背角度调节时的线束穿设与机构避让，同时在不显著降低竖向抗弯强度的前提下，减少构件整体重量，符合车辆轻量化的设计要求。横向段为坐垫侧的安装基座，采用分叉式延展结构，底部设置的多组带孔安装凸台，分别对应座椅滑轨、坐垫承重簧以及坐垫侧护板的安装点位，凸台的高度差经过匹配设计，可抵消滑轨安装面的高度差，保证装配后座椅整体处于水平状态。横向段中部的镂空区域，一方面为座椅下方的安全带锁扣机构、座椅加热通风线束预留布置空间，另一方面可优化构件的应力分布，避免L型弯折根部出现应力集中，在车辆发生碰撞时，该镂空结构可通过可控的微小形变吸收部分冲击能量，降低传递到驾乘人员身上的冲击载荷。安装边界方面，竖向安装面的平面度公差控制在0.2mm以内，保证与靠背框架贴合无间隙，避免长期使用后出现连接松动异响；横向安装凸台的孔位位置度公差不超过0.15mm，可直接适配主流车型的座椅滑轨安装孔距，无需额外改制即可完成装配。构件的弯折圆角经过反复校核，既避免了圆角过小导致的弯折处应力集中开裂问题，也不会因圆角过大占用过多座椅内部的布置空间，兼顾了结构强度与空间利用率。
