带侧开口环形凸台限位衬套结构设计

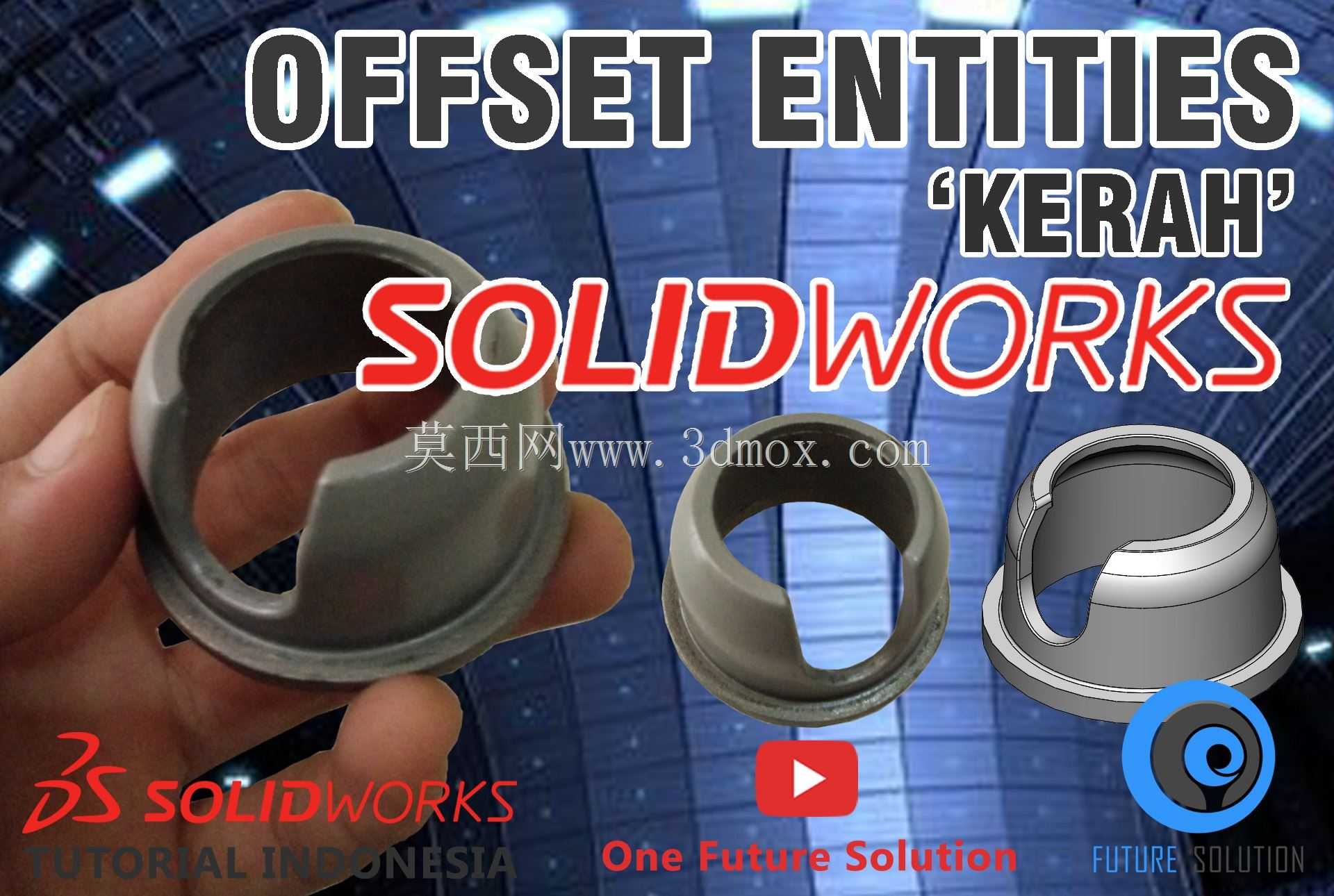

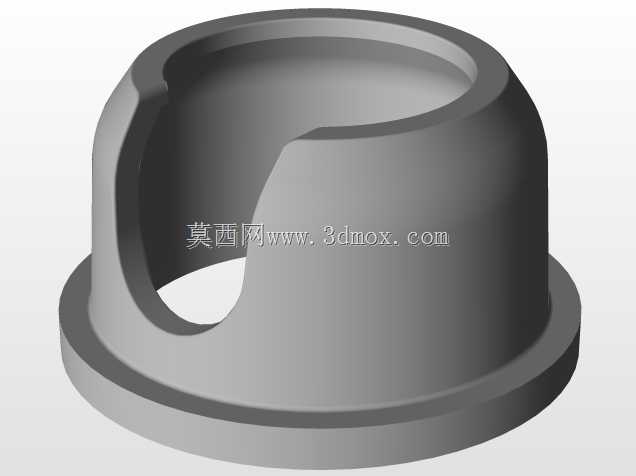

这类带侧开口的环形衬套类零件，常应用在轻工输送设备、小型工装夹具的轴系定位环节，也可作为小型气动执行元件的端部导向套使用，核心作用是为穿入其中的轴类件提供径向支撑，同时借助侧部开口实现快速拆装、轴向卡位的功能，无需完全拆解周边关联部件即可完成更换维护，在频繁调整工位的非标自动化线体上应用频次较高。从结构设计逻辑来看，零件整体采用带外翻凸缘的筒状基体，筒身侧壁开设的非对称缺口，是为了匹配轴件上预装的定位销结构，安装时将缺口对准定位销推入到位后旋转小角度，即可让凸缘端面与安装基面贴合，实现轴向窜动的限制，相比传统过盈配合衬套，这种结构的装配效率能提升40%以上，也避免了压装过程中对配合面的划伤。设计过程中需要重点控制几个关键边界：首先是筒体内径与配合轴的公差配合，一般选用H7/g6的间隙配合，保证滑动顺畅的同时不会出现过大的径向晃动；外翻凸缘的外径要比安装基座上的沉孔直径大1.5-2mm，确保贴合面有足够的承压面积，避免长期受轴向力后出现基面压溃变形；侧壁缺口的宽度要比匹配的定位销直径大0.2-0.3mm，既保证安装时的对准容错空间，又不会因为间隙过大导致工作状态下出现周向窜动。建模时采用偏移实体的思路能大幅提升设计效率：先绘制筒身的基础旋转轮廓，完成基体旋转特征后，偏移内壁、外壁的曲面生成均匀壁厚，再单独绘制缺口的草图轮廓，通过拉伸切除完成开口结构，最后对凸缘根部、缺口边缘做R1左右的圆角处理，消除应力集中点，避免受交变载荷时出现裂纹。需要注意的是，筒身端面与凸缘端面的垂直度要控制在0.02mm以内，否则安装后会出现轴系偏斜，加剧配合面的磨损；开口处的棱边要做0.1mm的倒角，去除加工毛刺，避免安装时刮伤轴件表面。这类零件如果采用尼龙材质加工，可用于有绝缘要求的工位，如果采用轴承钢淬火处理，则可用于有较高耐磨要求的高速轴系支撑场景，设计时可根据实际工况调整壁厚与凸缘尺寸，不需要重新绘制整体轮廓，仅通过偏移参数的调整即可快速生成适配不同轴径的衍生型号，大幅缩短系列化设计的周期。
