低熔点合金熔炼用带加热结构坩埚

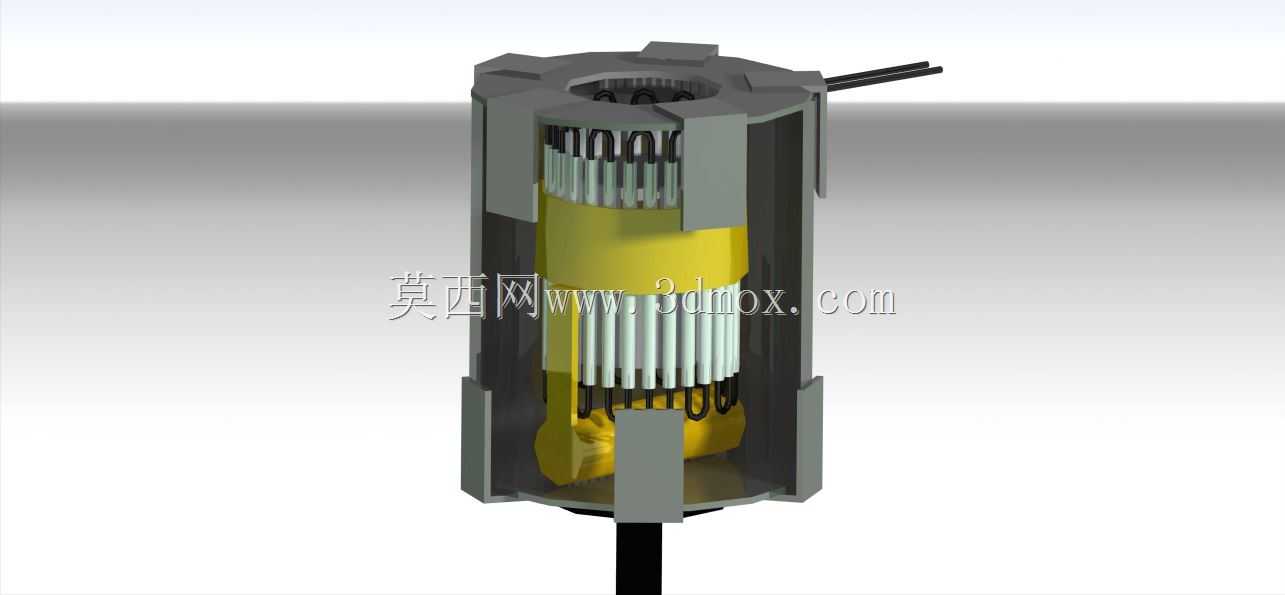

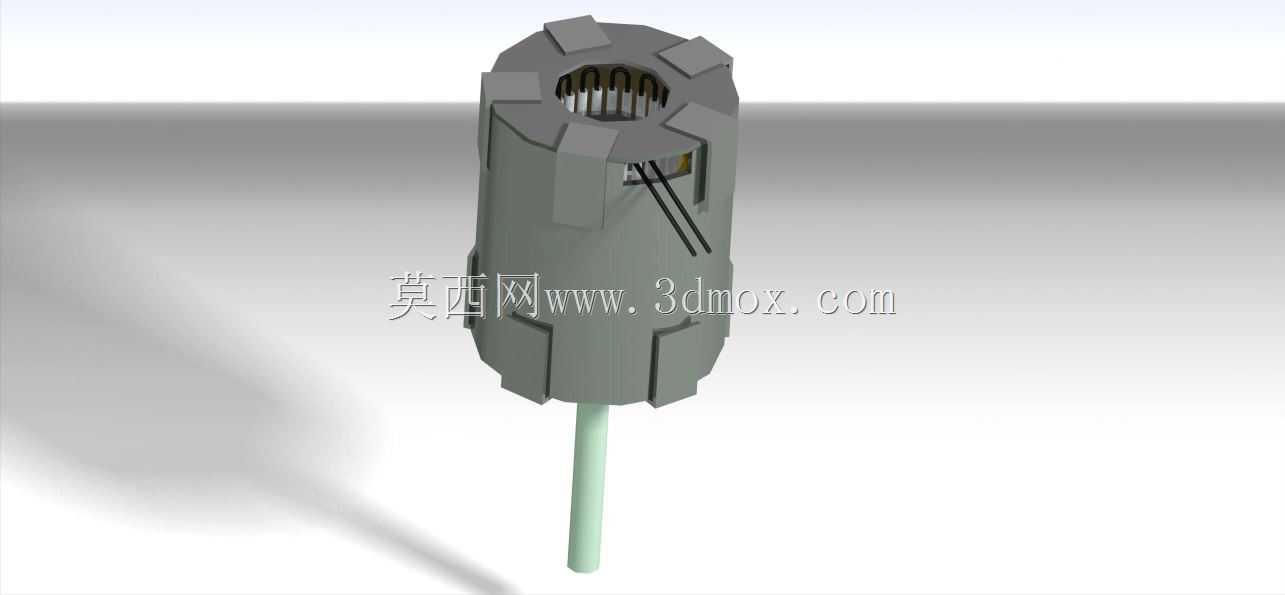

在小批量低熔点金属、合金及特种高分子材料的熔融作业场景中，这类带集成加热结构的坩埚是核心承载部件，常见于高校材料实验室打样、小型精密铸造车间的小件浇铸、电子行业焊料制备等工况，区别于传统敞口式坩埚，该结构将加热单元与坩埚本体做了集成式布局，能减少热量在传导路径上的损耗，适配小容量精准控温的熔融需求。从结构设计逻辑来看，整体采用立式筒状布局，外层为带支撑凸耳的防护框架，既可以在安装时快速卡入炉体的定位槽内，也能在转运过程中避免内部加热元件受磕碰损坏；内层坩埚腔体采用直筒加底部圆弧过渡的构型，没有多余的直角死角，既方便熔融态物料的倾倒出料，也能减少残料挂壁，降低每次作业后的清理工作量。加热组件沿坩埚周向均匀排布，紧贴坩埚外壁安装，能让腔体内部的物料受热更均匀，避免局部过热导致的材料氧化、变质问题，顶部的限位结构可以匹配不同规格的坩埚盖，在熔炼过程中减少热量散失，同时阻挡熔融过程中可能出现的飞溅。安装边界上，整体外径适配常规小型实验炉的炉膛内径，底部预留的接线杆可以直接对接炉体的供电端子，不需要额外做转接固定，侧面伸出的引线做了耐高温防护处理，能在长期高温作业环境下避免绝缘层老化失效。实际使用时，这类坩埚可以承载锡、铅、铋基低熔点合金以及石蜡、特种低熔点热熔胶等物料，加热功率匹配小容量熔炼的升温速率要求，不会因为升温过快导致物料局部碳化，也不会因为功率不足导致熔融效率过低，框架上的镂空结构既可以减轻整体重量，也能让加热组件工作时的少量余热及时散出，避免外层框架温度过高影响周边部件的使用寿命。在结构建模过程中，需要重点关注加热元件与坩埚壁的贴合间隙，间隙过大会大幅降低热传导效率，间隙过小则会因为热胀冷缩导致加热元件受挤压损坏，同时底部的支撑结构需要做强度校核，保证满载熔融物料时不会出现形变，周向的支撑凸耳需要做对称度校验，保证安装后坩埚处于竖直状态，避免熔融态物料出现偏载倾斜的问题。
