两轮车浮动式制动钳与通风制动盘结构

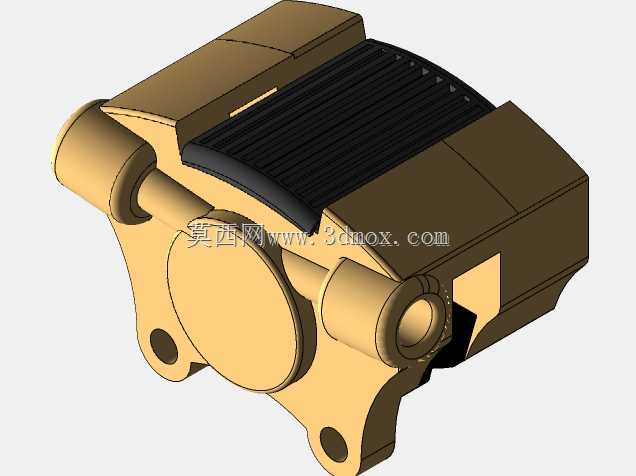

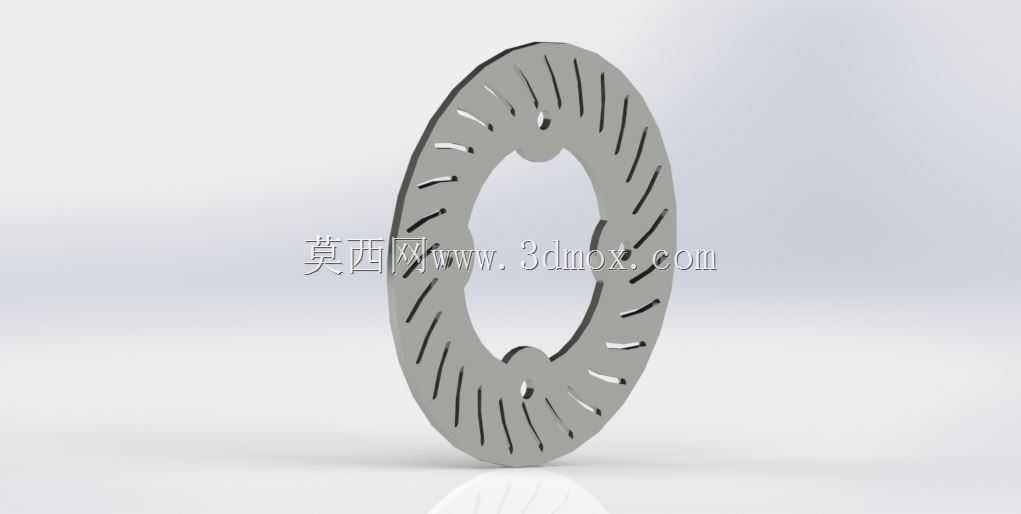

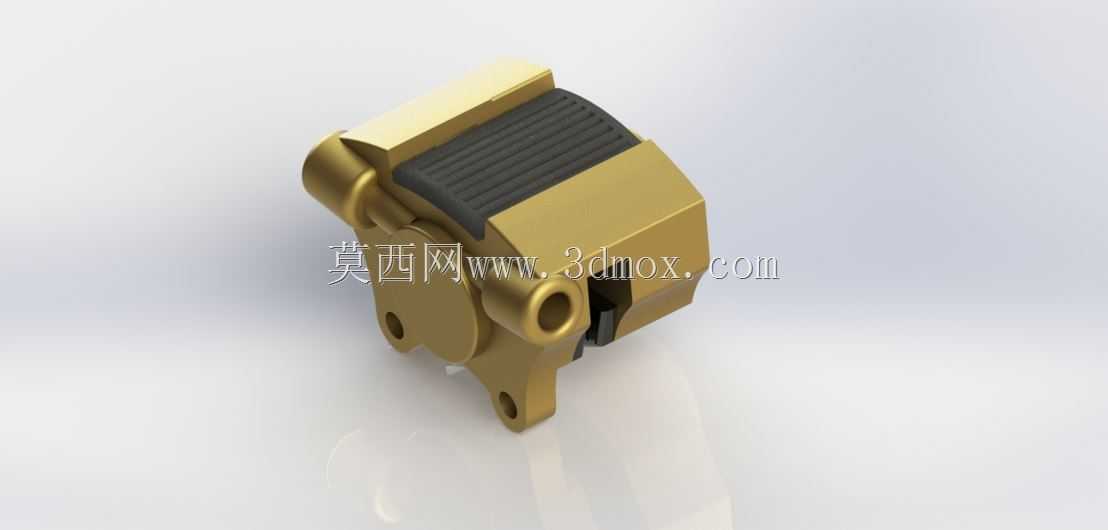

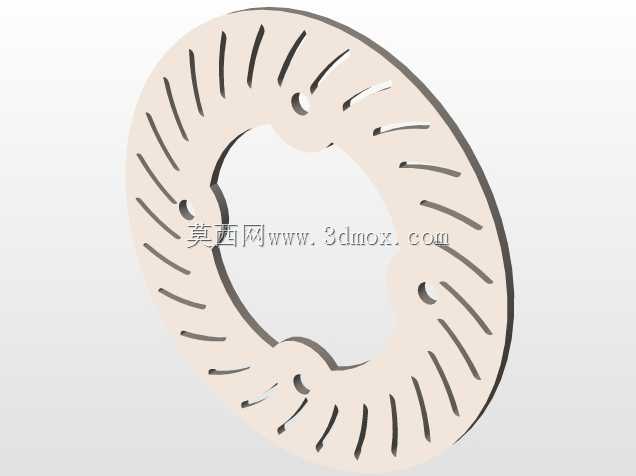

日常通勤类两轮代步工具的制动系统中，碟刹结构的制动钳与制动盘是决定制动效能、骑行安全性的核心部件，这套结构的设计直接关联骑行过程中减速、驻车动作的响应速度与稳定性，适配电动两轮车、中小排量燃油摩托车的前轮或后轮制动装配需求。从实际使用场景来看，这类制动组件需要应对城市通勤频繁启停、非铺装路面颠簸震动、雨天涉水后摩擦系数波动等复杂工况，因此结构设计上优先考虑制动稳定性、摩擦片磨损均匀性以及安装维护的便捷性。这套制动钳采用浮动式单活塞结构设计，钳体采用铸造成型后做机加工保证安装孔位精度，一侧集成活塞腔结构，另一侧设置摩擦片导向槽，制动时液压油推动活塞带动内侧摩擦片压向制动盘，同时钳体沿导向销浮动，带动外侧摩擦片同步夹紧制动盘，相比对置活塞结构体积更小、重量更轻，更适配两轮车轻量化的设计需求。摩擦片背面设置减震消音片，能降低制动过程中产生的高频震动与异响，摩擦片磨损到极限位置时可通过钳体上的观察缺口直接查看，无需拆解结构即可快速判断更换周期。制动盘采用环形通风结构设计，盘面设置均匀分布的散热筋，连续制动过程中能通过行驶气流快速带走摩擦产生的热量，避免摩擦片因高温出现热衰退导致制动力下降，盘体内圈设置均布的安装孔，可直接与轮毂的安装法兰对接，安装孔的位置度公差控制在0.05mm以内，保证制动盘转动时的端面跳动量符合要求，避免制动时出现方向盘抖动、制动力波动的问题。从安装边界来看，制动钳的两个安装耳孔中心距匹配主流两轮车前叉、后平叉的安装座尺寸，安装耳处设置衬套孔，可压入橡胶减震衬套，过滤行驶过程中路面传递到钳体的震动，避免活塞出现偏磨导致漏油。钳体的进油口位置设置在侧面靠上位置，适配标准刹车油管接头的安装角度，避免油管与周边挡泥板、辐条出现运动干涉。制动盘的外径尺寸适配10-12寸轮毂的装配空间，盘体厚度控制在4mm左右，既保证足够的结构强度承受制动夹紧力，又不会过多增加簧下重量影响骑行操控性。设计过程中针对摩擦片的回位结构做了优化，活塞密封圈采用矩形截面设计，制动解除时依靠密封圈的弹性形变带动活塞回位，避免摩擦片长期贴靠制动盘产生拖滞力矩，降低行驶过程中的动力损耗。钳体的导向销表面做镀硬铬处理，配合防尘橡胶套，避免泥水、灰尘进入导向销间隙导致钳体浮动卡滞，保证长期使用后制动动作的顺畅性。
