硬齿面齿轮减速机三维结构设计

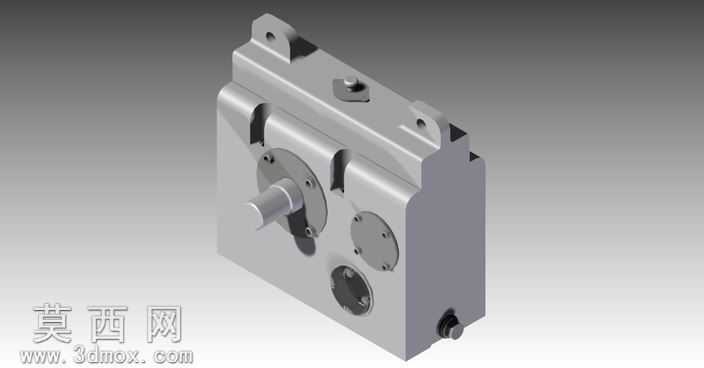

本硬齿面减速机采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动设计规范，先完成内部齿轮传动副的参数化绘制，依据给定的模数2.5、传动比4.368、中心距130毫米的核心参数，逐一对各传动齿轮的齿形、轴孔、键槽结构进行精准建模，确保齿轮啮合间隙符合传动精度要求。完成内部传动构件建模后，依次搭建输入轴、输出轴、轴承安装位、密封槽等轴系结构，再进行箱体的一体化建模，箱体采用分体式装配结构设计，预留出轴承安装孔、端盖固定位、吊装连接耳、油位观察孔、放油螺塞安装位等功能结构，箱体壁厚经过结构强度校核，既满足32公斤整机重量下的承重与抗振要求，也兼顾了轻量化设计需求。渲染阶段采用金属哑光材质模拟铸铁箱体的表面质感，对输入输出轴、端盖等机加工面赋予金属亮面材质，区分出铸造面与机加工面的视觉差异，通过环境光与定向光源的搭配，清晰呈现箱体外部的安装凸台、连接孔位、加强筋等细节结构，直观展示整机的装配形态。设计过程中重点考量硬齿面齿轮的承载特性，通过合理的轴系跨距布置、轴承选型匹配，保障传动过程的稳定性，箱体外部的安装耳采用加厚结构设计，适配不同工况下的设备安装固定需求，端盖处的密封结构预留了标准密封件安装空间，可有效避免润滑油渗漏问题，整体建模完整还原了硬齿面减速机的装配关系与结构细节，可用于传动结构教学、设备装配模拟、非标设备选型参考等场景，各零部件之间的装配约束完全符合实际生产装配逻辑，能够清晰展示动力从输入轴传入、经过多级齿轮减速后从输出轴传出的完整传动路径。
