单级闭式圆柱齿轮减速机三维结构设计

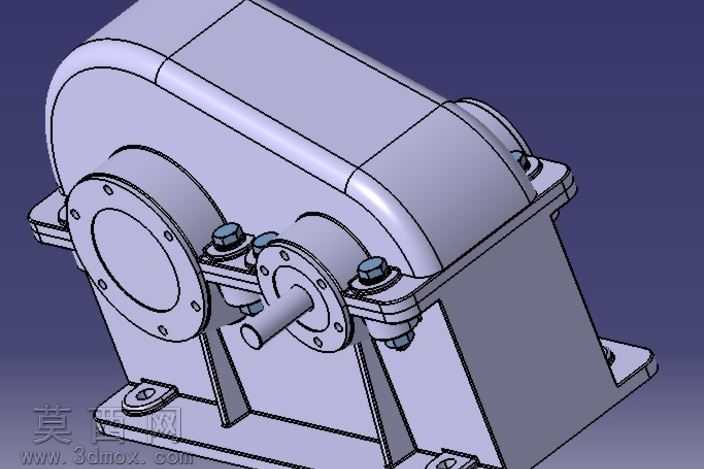

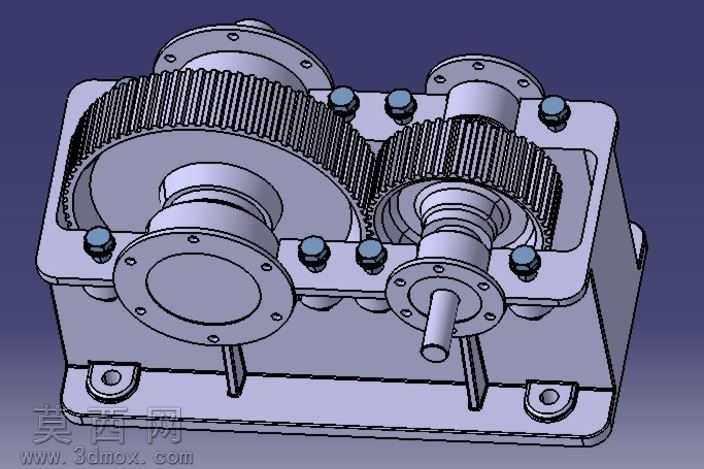

本作品为单级闭式圆柱齿轮减速机的三维参数化建模成果，建模过程严格遵循机械设计规范，先完成整体传动方案的参数推演，确定输入输出轴的中心距、传动比、额定扭矩等核心参数后，在三维建模环境中采用自顶向下的设计思路开展结构搭建。首先构建减速机的铸造箱体主体，区分上机盖与下机座的分体式结构，对箱体的轴承安装孔、螺栓连接凸台、定位销孔、底座安装脚、油位观察孔、放油孔等功能结构逐一进行特征建模，所有安装孔位严格匹配标准紧固件与轴承的尺寸公差，箱体壁厚、加强筋布局均按照铸造工艺要求设计，避免出现壁厚突变、应力集中的结构缺陷。随后完成传动组件的建模，包含输入轴、输出轴、直齿圆柱齿轮、深沟球轴承、轴承端盖、密封件、连接螺栓、定位销、观察盖等全部配套零件，齿轮部分按照渐开线圆柱齿轮的标准齿形参数生成精确齿廓，轴类零件的轴肩定位、键槽尺寸、退刀槽结构均符合轴系零件的加工与装配要求，轴承端盖区分透盖与闷盖结构，预留密封件的安装槽位。装配阶段采用全约束装配方式，先将轴系组件与轴承、齿轮完成子装配，校验轴系的轴向定位与转动自由度，再将子装配体装入箱体，依次安装端盖、密封件、连接紧固件，完成整机装配后进行全局干涉检查，逐一排查零件间的干涉问题，调整配合公差确保所有零件装配关系合理。渲染阶段为不同零件赋予对应材质，铸铁箱体赋予哑光灰铸铁材质，加工表面赋予金属切削质感，螺栓、轴类加工面赋予光亮钢材材质，密封件赋予橡胶材质，通过光影调整清晰展现减速机的外部轮廓、连接结构与安装接口，完整还原闭式减速机的真实结构形态，可用于机械原理教学、传动方案演示、产品结构优化参考等场景，模型结构完整，细节到位，符合工业级减速机的设计规范。
