冠欧减速电机一体化传动装置三维设计

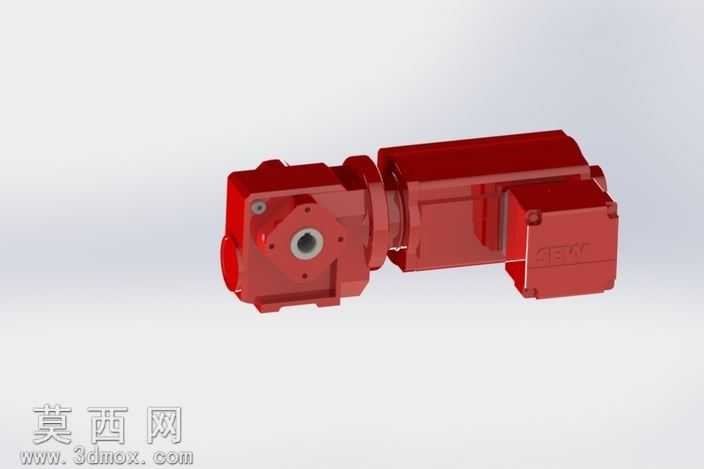

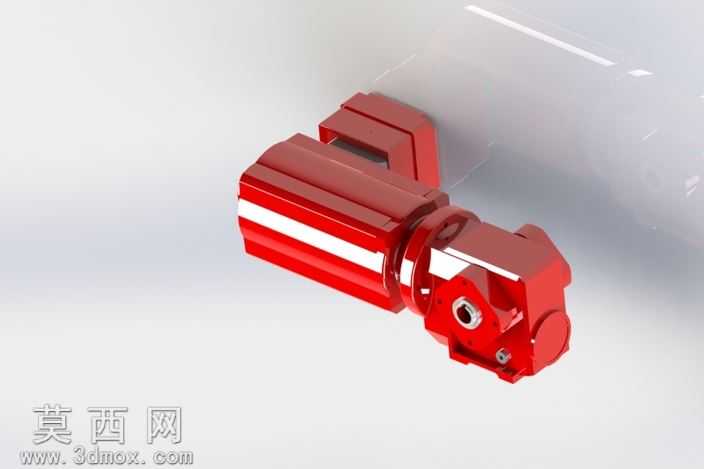

本作品为冠欧系列减速电机一体化传动装置的三维建模成果，建模过程严格遵循工业级传动部件的设计规范，在SolidWorks软件中完成全参数化建模，确保各部件尺寸匹配度与实际工业产品一致。建模阶段首先完成核心传动组件的结构搭建：针对输入端的伺服电机部分，精准还原电机接线盒、散热壳体、输出轴连接法兰的结构细节，电机外壳采用圆角过渡的方体造型，预留接线端子安装位与散热筋结构，保证模型与实物的结构一致性；针对减速箱部分，采用螺旋锥齿轮搭配斜齿轮的传动结构建模，还原减速箱输入法兰、输出轴孔、安装定位面的细节，输出轴端设计有标准键槽结构，可直接匹配后续负载连接件的装配需求。材质与渲染阶段，为电机与减速箱的铸铁外壳赋予哑光红色工业漆材质，调整材质粗糙度模拟真实铸件喷漆后的表面质感，输出轴与连接法兰部分赋予金属镀铬材质，还原金属加工件的高光反射效果，接线盒部分添加细微的标识纹理，提升模型的真实感。装配过程中严格按照同轴度、平行度的装配公差要求完成部件配合，电机输出轴与减速箱输入轴采用联轴器结构实现刚性连接，减速箱内部齿轮组按照传动比要求完成齿隙、啮合位置的调整，所有安装螺栓孔位均按照标准件尺寸预留，可直接调用标准件库完成螺栓、密封件的装配。设计思路上采用一体化集成式布局，将电机与减速箱直接法兰连接，省去额外的传动连接部件，缩小整体安装体积，同时保证传动效率；输出端采用法兰式安装结构，可直接适配各类工业自动化设备、输送线、加工专机的安装需求，模型整体结构完整，各部件可单独拆分用于工程出图、装配模拟、运动仿真等后续设计环节，能够直观展示减速电机的整体外观与内部传动逻辑，为相关传动系统的选型、改造、教学演示提供精准的三维数字模型支撑。
