通风散热型盘式制动器转子三维结构设计

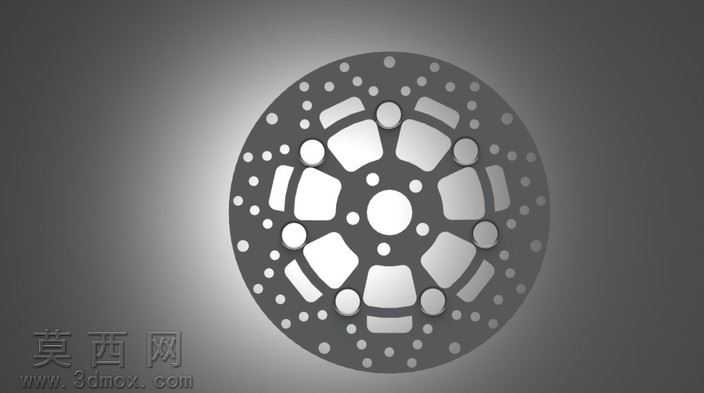

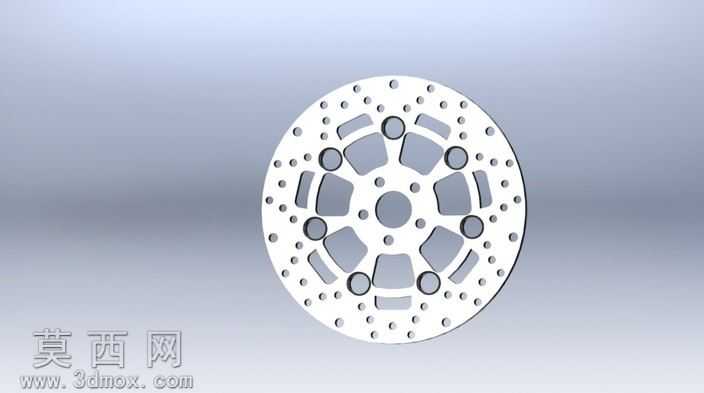

本作品为盘式制动器转子的三维参数化建模成果，建模阶段基于实际制动工况的载荷需求完成结构尺寸推导，首先确定中心安装孔的基准定位尺寸，以此为原点搭建全参数化草图，通过圆周阵列、拉伸切除、圆角过渡等特征操作完成整体结构构建。模型主体采用高碳铸铁材质的仿真材质参数，渲染阶段赋予金属哑光灰的基础材质，对散热孔边缘、安装凸台位置添加轻微倒角的高光反射效果，还原真实制动盘的机加工表面质感，背景采用径向渐变的深灰到浅灰过渡，突出转子的轮廓结构与细节特征。结构设计上，转子盘面采用多组异形散热槽与圆周分布的圆形减重孔组合布局，中心区域设置六组对称的扇形镂空结构，既有效降低转子整体转动惯量，又能在制动过程中形成贯通的空气流道，快速带走摩擦产生的热量，避免高温引发的制动热衰退问题；盘面外圈均匀分布的小圆孔为通风散热孔，可在转子高速旋转时带动空气流动，提升持续制动工况下的散热效率；中心安装位设置环形定位凸台与多组安装孔位，保证转子与轮毂装配的同轴度与连接强度，所有镂空结构的边缘均做了圆角过渡处理，避免应力集中引发的结构开裂问题。设计过程中重点考量了制动摩擦面的平面度要求，对两侧摩擦工作面设置了严格的平行度约束，同时对散热结构的排布做了动平衡校验，确保转子高速旋转时的稳定性，避免出现制动抖动问题；模型的所有特征均保留参数化编辑属性，可根据不同车型的制动载荷需求调整外径尺寸、安装孔位参数、散热槽的数量与排布形式，适配不同规格的盘式制动器装配需求，整体结构兼顾制动强度、散热性能与轻量化设计要求，可用于制动系统的结构仿真、装配干涉检查以及教学演示场景。
