小型商用家用一体化螺旋榨油设备结构

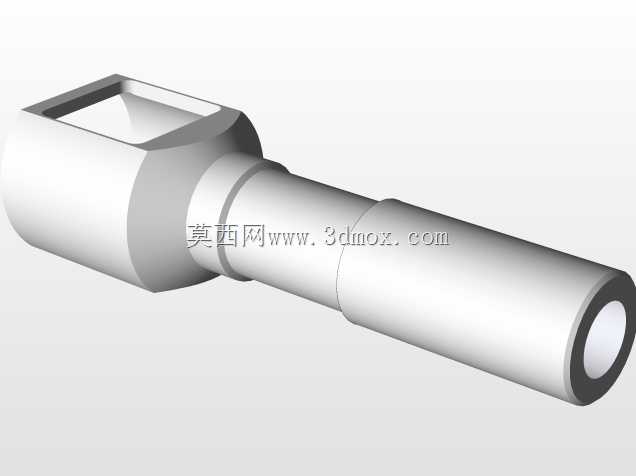

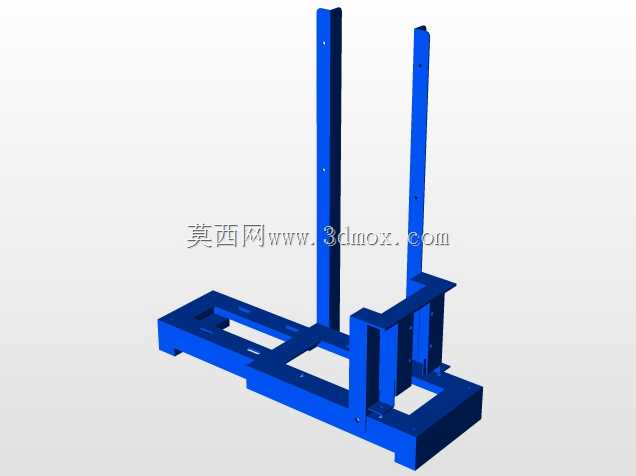

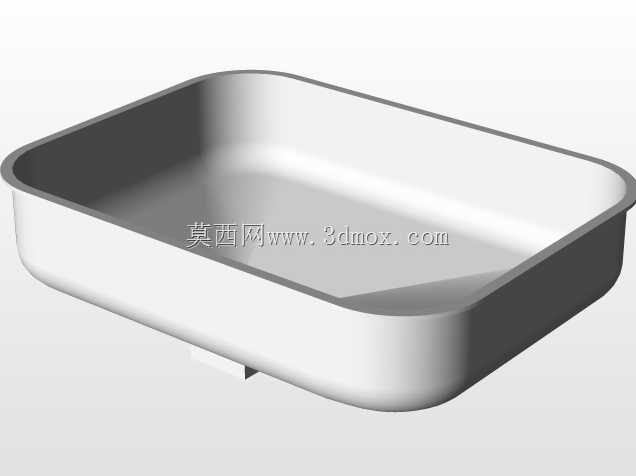

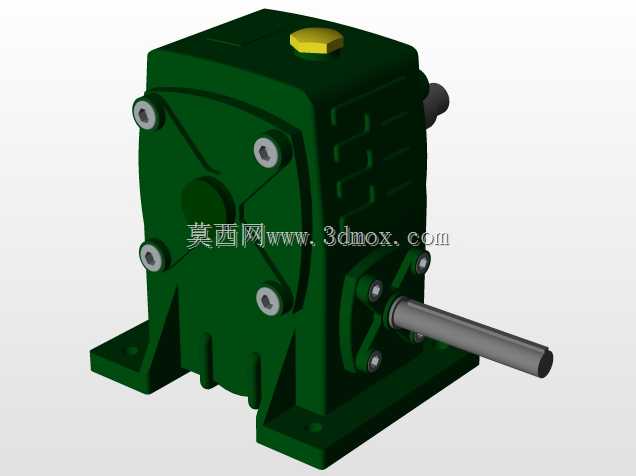

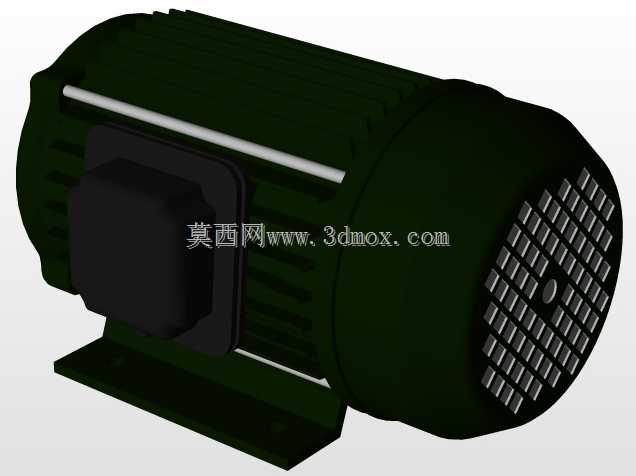

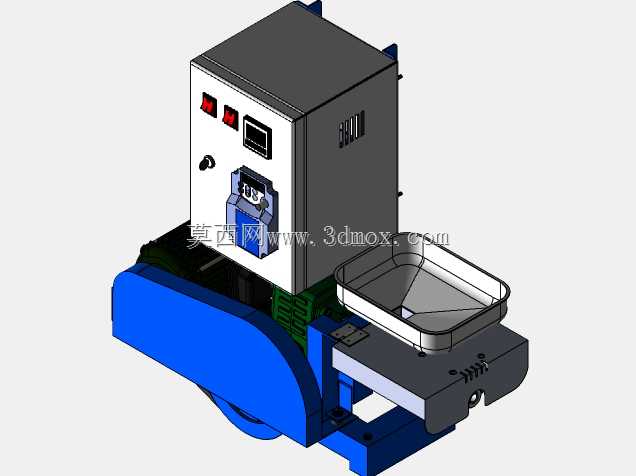

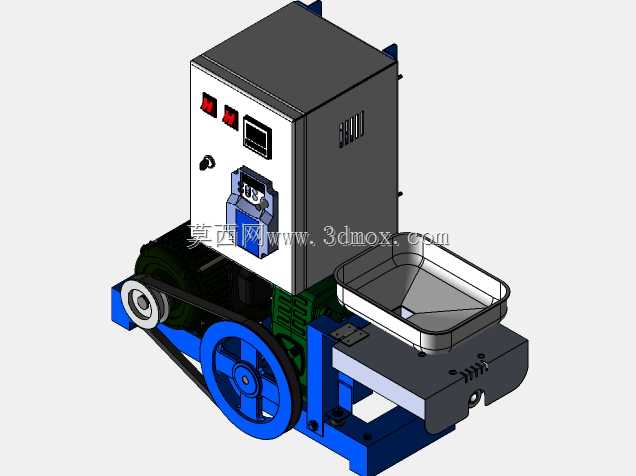

这款小型榨油设备的三维结构，主要面向个体粮油加工门店、小型作坊以及家庭自制食用油的使用场景，可处理花生、菜籽、芝麻、葵花籽等多种常见油料作物，通过物理压榨的方式完成油料的油脂提取，避免化学浸出法带来的溶剂残留问题，产出的毛油经过简单沉淀过滤即可直接食用，适配小规模、多批次的灵活加工需求，无需配套大型生产线的辅助设备即可独立运行。从结构设计来看，设备采用一体化集成布局，将电控单元、动力传动单元、压榨执行单元、进料接料单元整合在同一机架上，整体安装边界紧凑，无需预留过大的操作与维护空间，普通民用台面即可放置安装，设备底部预留的固定孔位可直接与台面或支架锁接，运行时的振动可通过机架结构传导抵消，无需额外做减震基础。动力传递部分采用带轮减速结构，将电机的高转速通过大小带轮的传动比降为压榨螺杆所需的低转速大扭矩输出，带传动的结构同时具备过载保护作用，当压榨腔内部进入硬质异物导致负载骤增时，皮带可发生打滑避免螺杆或电机损坏，传动部分的护罩结构完全覆盖运动部件，避免操作时衣物、肢体卷入的安全风险。电控箱体布置在设备上部靠前位置，面板上集成了电源开关、加热开关、温控调节模块与运行状态指示灯，操作人员站在设备正面即可完成所有参数调节与状态查看，无需绕到设备侧方操作，电控箱内部预留了接触器、温控器的安装位，布线沿机架内部的线槽排布，避免油料、油污侵蚀线路造成短路故障。压榨单元采用水平布置的螺旋压榨结构，进料斗设置在压榨腔的上方靠后位置，油料依靠自重落入压榨腔后，被旋转的螺旋推杆向前推送，过程中通过螺旋导程的逐步缩小对油料形成持续挤压力，压榨出的油脂从压榨腔下方的滤油缝隙流出，榨完的干饼则从前端的出饼口排出，压榨腔外部配套加热模块，可在压榨前对腔体内壁预热，避免低温状态下油料油脂黏度高导致出油率下降的问题。接料盘采用抽拉式结构布置在压榨腔下方，可同时承接滤出的毛油与前端排出的油饼，盘体边缘做了翻边处理，避免油液外溢，抽拉结构可在加工完成后直接抽出清理残留油渣，无需拆解设备主体。整体结构的零部件多采用标准化型材与通用件加工，传动部分的轴承、带轮均为市面通用规格，后期维护更换配件无需定制，设备的外露金属结构件表面做了喷塑或镀锌处理，可长期接触油污而不发生锈蚀，符合食品加工设备的卫生与耐用性要求。
