植物叶油提取撬装式工业生产装置

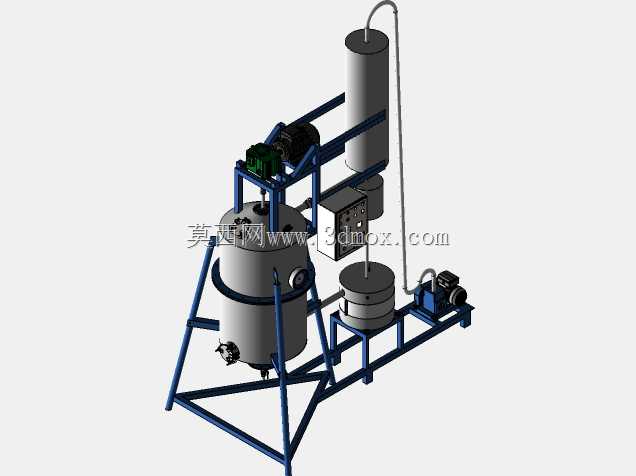

这套叶油提取设施主要面向芳香植物深加工、天然产物提取生产场景，适配中小型精油生产车间、农林产品加工站点的叶类原料精油提取作业，可完成新鲜或干燥植物叶片的精油蒸馏提取、冷凝回收、粗油收集全流程工序，无需额外搭配零散的蒸馏、冷凝、输送单元，整体采用撬装式框架集成设计，所有功能部件均安装在统一的型钢焊接底座上，运输到现场后仅需对接蒸汽源、冷却水接口与供电线路即可投入使用，大幅降低现场安装的施工量与管线对接难度。

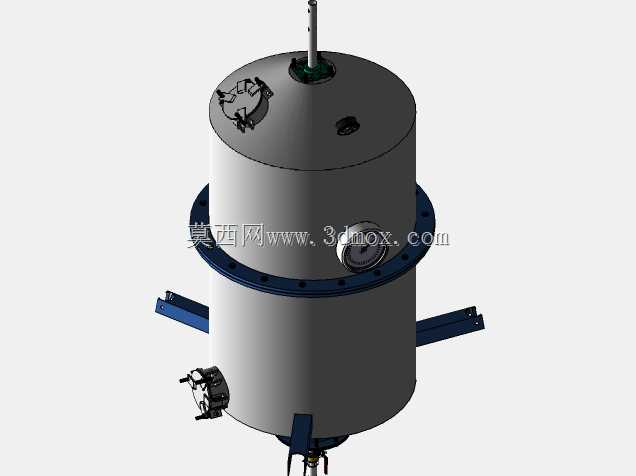

从功能布局来看，核心提取罐体采用立式承压结构设计，罐体侧面设置快开式投料口与底部排渣口，投料作业时可直接打开侧口装填叶类原料，提取完成后打开底部阀门即可排出废渣，罐体顶部设置蒸汽分布器与精油蒸汽导出通道，可保证上升蒸汽均匀穿过料层，避免出现料层局部短路导致的提取率下降问题。配套的立式列管冷凝器直接通过管线与提取罐顶部的蒸汽出口连接，冷凝管内通循环冷却水，可将携带精油组分的水蒸汽快速冷凝为液态混合液，冷凝后的液体直接汇入下方的油水分离单元，依靠精油与水的密度差实现自动分层分离，上层的精油组分可通过侧部阀门收集，下层的水相可回流至提取罐重复利用，减少水资源与热能的损耗。

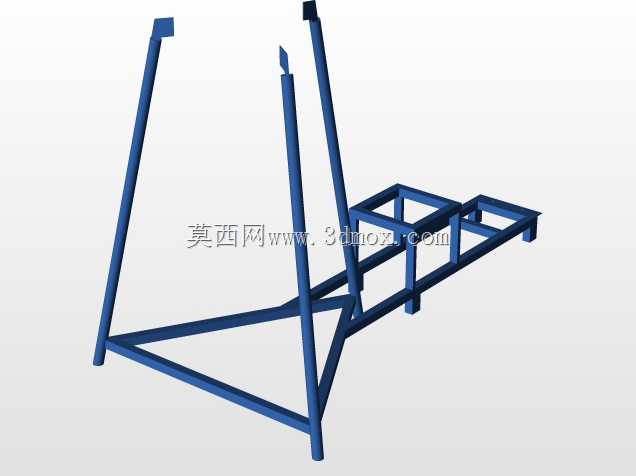

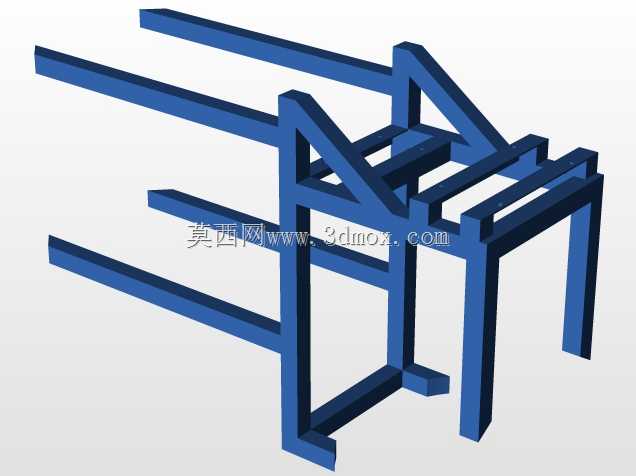

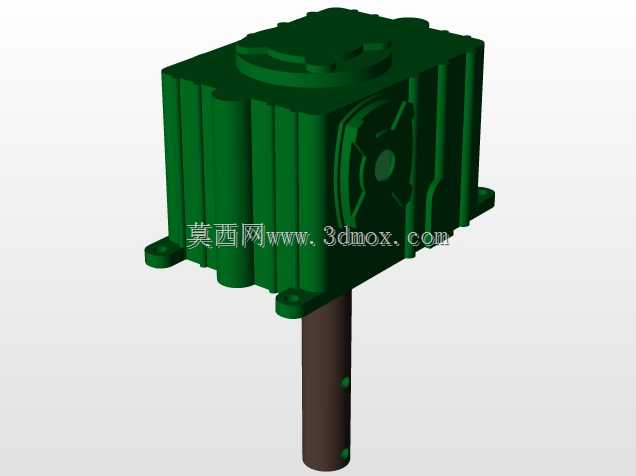

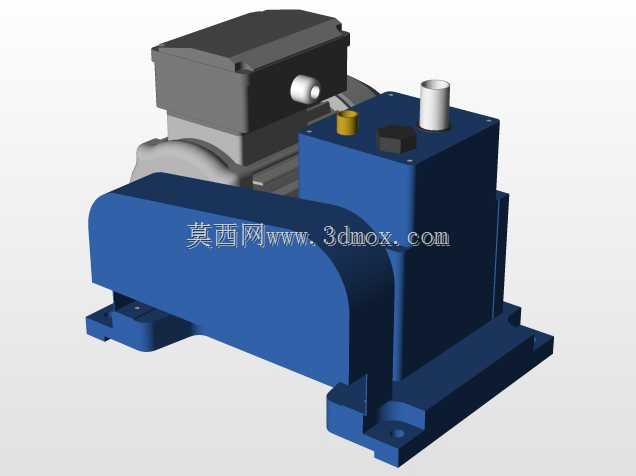

整套装置的动力配置包含原料搅拌驱动单元与真空辅助单元，搅拌机构安装在提取罐顶部，采用低速桨叶设计，可在蒸馏过程中缓慢翻动料层，避免下层原料长时间受热出现焦糊问题，同时保证蒸汽与原料充分接触；真空单元可根据不同原料的热敏特性调整蒸馏压力，降低提取温度，避免高温破坏叶油中的热敏性芳香组分，提升最终精油的产品品质。框架结构采用矩形型钢焊接成型，所有支撑腿底部设置安装固定板，可直接通过膨胀螺栓固定在硬化地面上，整体安装边界宽度控制在1.8米以内，长度控制在2.4米以内，高度不超过3.2米，适配常规厂房的层高与车间通道运输要求，无需对厂房进行特殊改造。管线布置全部沿框架侧面排布，预留的阀门操作位均设置在人体工程学适配的高度范围，日常操作时无需登高即可完成所有阀门的开关调节与参数调整，设备维护时可直接拆卸各单元的连接法兰，单独拆解维护单个部件，无需整体拆解整套装置。
