多自由度动感冲浪模拟体验装置结构

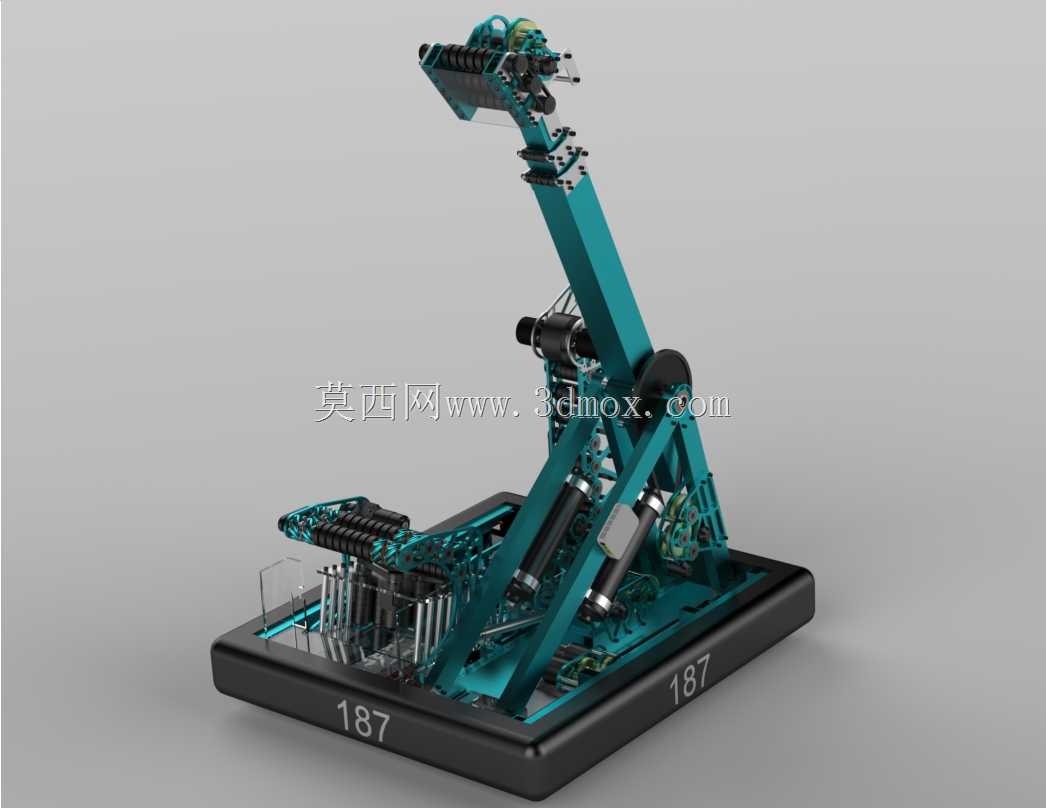

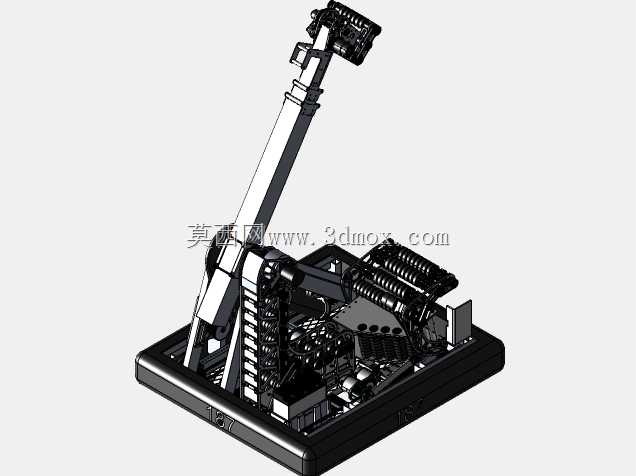

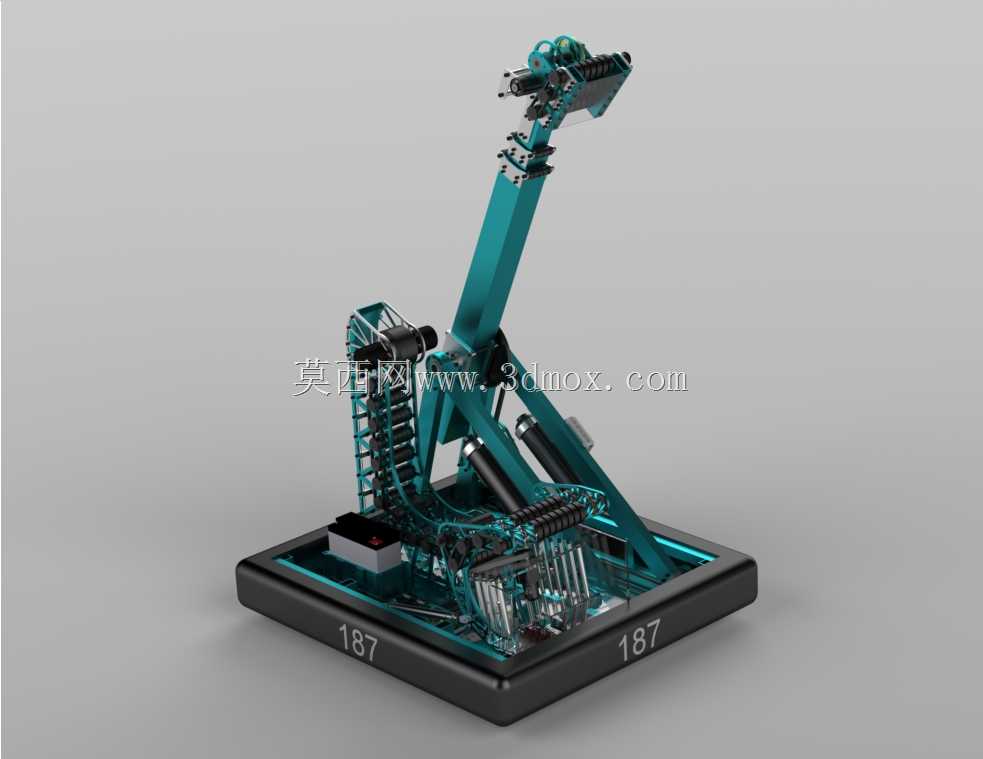

该装置属于体感类游乐模拟设备，主要应用于室内文旅场馆、科技体验馆、主题乐园的冲浪模拟体验场景，能够在有限的室内空间内还原海上冲浪的动态体感，无需依托自然水域即可让体验者获得接近真实冲浪的姿态反馈，解决了自然冲浪运动受地域、季节、安全门槛限制的问题，同时可配套视觉显示系统搭建沉浸式冲浪体验场景，也可用于冲浪运动的基础动作模拟训练，降低新手学习的安全风险。从结构设计来看，整套装置采用底部矩形基座作为承载基础，基座内部集成了液压动力单元、管线排布槽与配重结构，保证大角度动态运行时的整机稳定性，基座上沿设置有防滑围挡结构，避免运行过程中部件剐蹭或杂物落入动力区间。主体支撑采用斜置主臂搭配多组并联液压油缸的结构形式，主臂作为核心承载构件连接底部基座与顶部的冲浪踏板承载平台，多组液压油缸分别分布在主臂两侧与前后位置，通过不同油缸的伸缩行程差，实现平台的俯仰、侧倾、升降复合动作，可模拟冲浪过程中浪涌抬升、侧倾转向、起伏颠簸的多维度动态效果，油缸铰接点均配置自润滑关节轴承，可抵消多自由度运动产生的附加力矩，降低结构件的交变应力集中问题。顶部承载平台预留了冲浪踏板的安装接口，可适配不同尺寸的防滑冲浪踏板，平台周边设置有安全护栏安装位，可配套绑带、防护扶手等安全部件，满足不同年龄段体验者的使用需求。设计过程中重点考量了动态运行的边界尺寸，在最大动作行程下，整机横向摆动范围控制在基座宽度的1.2倍以内，纵向俯仰的最高点距离地面高度不超过常规室内场馆的层高限制，安装时仅需对地面做基础的水平硬化处理，无需额外开挖预埋基坑，适配多数室内商业场馆的安装条件。结构上所有管线均采用拖链内置排布，避免动态运动过程中管线出现拉扯、磨损问题，液压回路配置了蓄能器与压力补偿阀，可在动作切换时保证压力输出平稳，降低体感顿挫感，同时设置了机械限位与液压限位双重保护，避免超行程运行带来的结构损坏与安全风险。整套结构的受力路径经过优化，动态载荷通过主臂与油缸均匀传递到底部基座，基座底部设置有可调式减震垫脚，可吸收运行过程中的振动，降低对周边地面的振动传递。
