F4卡达通参赛级竞技机械装置结构

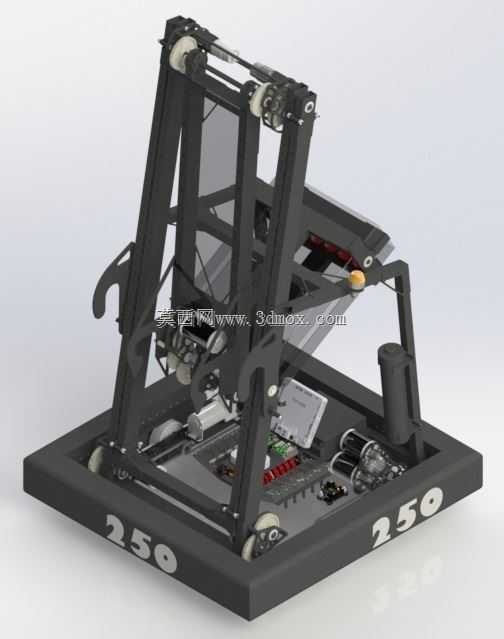

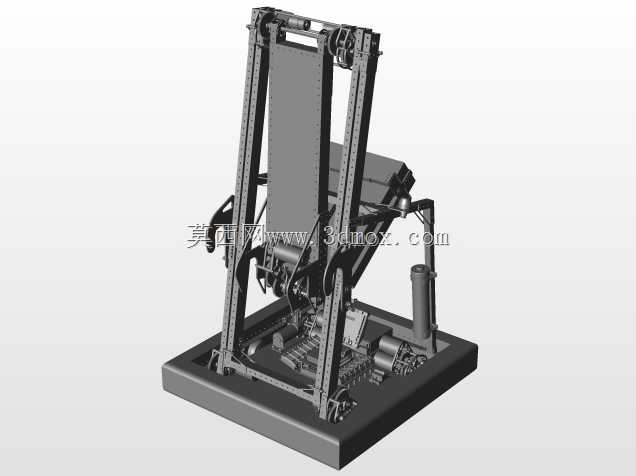

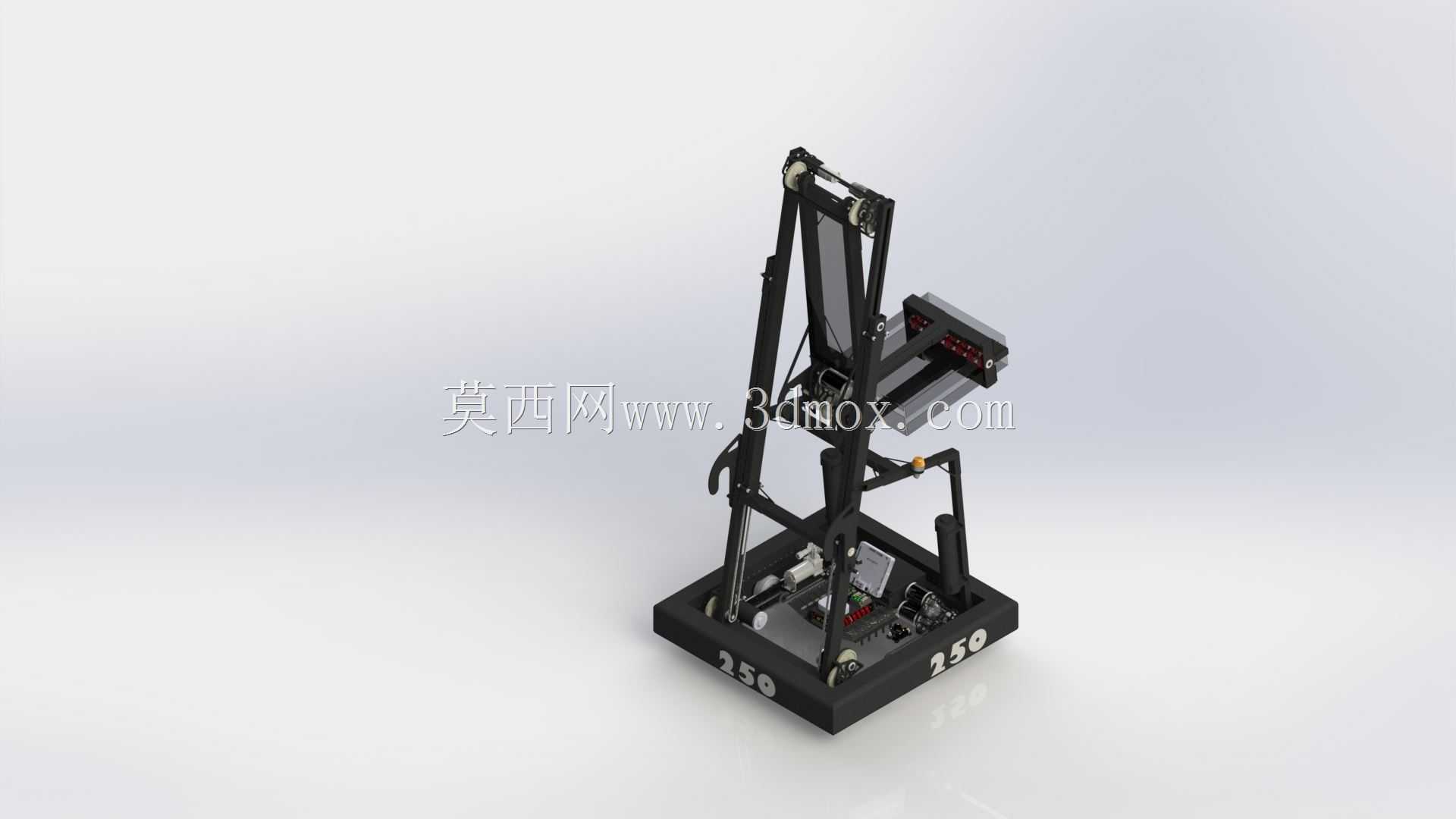

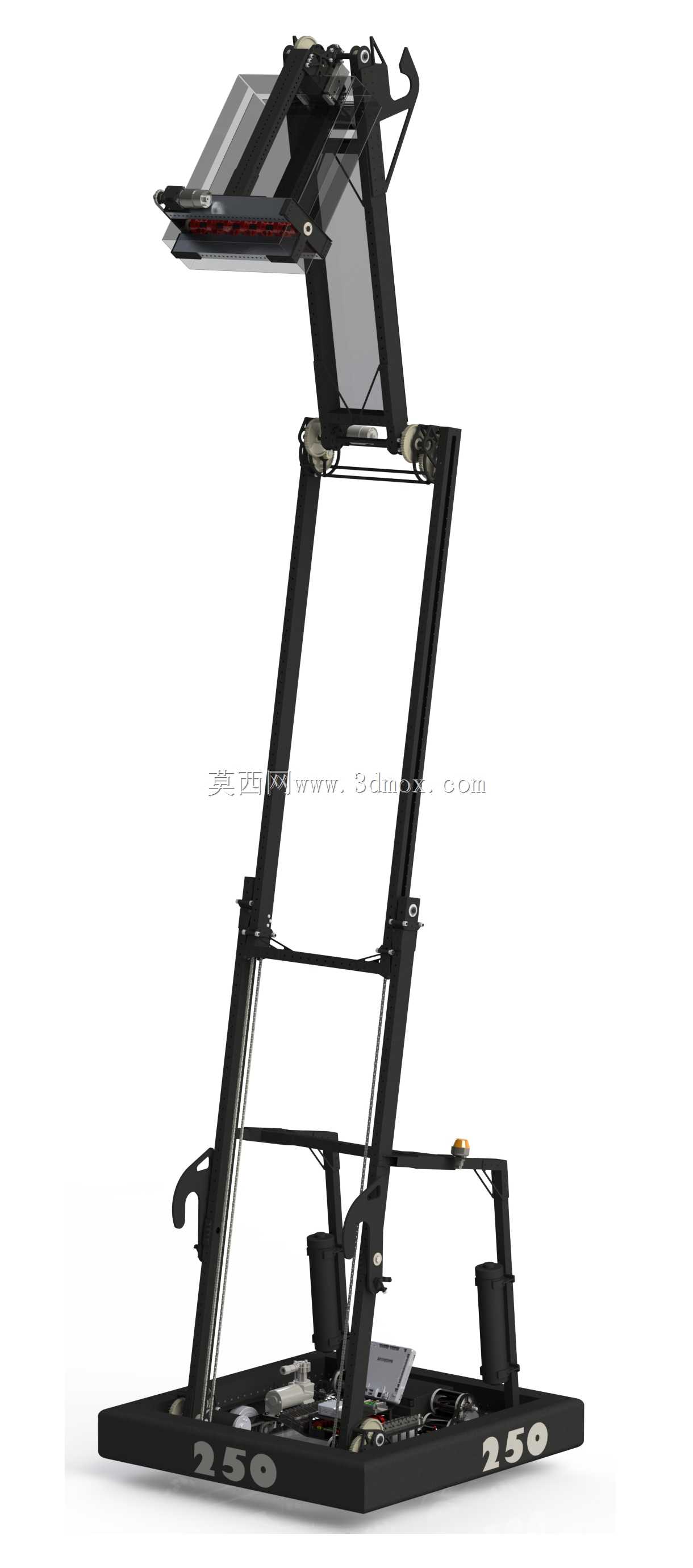

该装置整体采用方管焊接成型的矩形底座作为承载基础，底座边缘预留了标准安装孔位，可直接固定在竞赛场地的基准平台上，底座长宽尺寸适配常规竞技赛事的场地边界要求，整体安装占用空间紧凑，不会超出赛事划定的设备放置区域。底座上对称布置的双立柱框架是整个装置的核心承载结构，立柱采用高强度轻质型材加工，在保证结构刚性的前提下尽可能降低整体自重，适配竞技类设备对移动响应速度的要求。立柱顶端集成的导向轮组负责牵引绳索的走向约束，配合内置的线性传动组件，可实现上部搭载平台的平稳升降动作，升降行程经过精准核算，完全覆盖赛事要求的作业高度区间，不会出现超程脱轨或者行程不足的问题。上部搭载平台预留了多组标准化安装接口，可根据不同竞技任务快速更换末端执行组件，平台侧边设置的手动锁止机构可在升降到位后完成机械锁止，避免负载状态下出现位置滑移，保障作业过程的结构稳定性。底座内部集成了动力单元、控制模块与能源组件，所有元器件均按照紧凑化原则排布，走线沿底座内侧的线槽规整布置，既避免运动过程中出现线缆干涉，也方便后期的检修维护。底座四角安装的万向脚轮带有刹车锁定结构，非作业状态下可快速推移转场，锁定后可保证装置作业时无位移晃动。框架两侧设置的弧形扶手结构既可以作为设备推移的施力点，也可在装置发生意外倾覆时提供防护缓冲，避免内部核心元器件直接受撞击损坏。从设计思路来看，该装置优先平衡了结构强度与自重的关系，所有受力节点均做了加强筋补强处理，非受力区域则做了镂空减重设计，在满足竞技场景下高动态响应要求的同时，保证了长时间反复运行的结构可靠性。传动部分的张紧结构采用可调式设计，可根据绳索磨损情况快速调整张紧力，降低日常维护的难度。该类装置主要应用于工程类竞技赛事场景，可完成物料拾取、高度投放、定点搬运等多种竞赛任务，其模块化的结构设计也可经过简单改造后，用于轻型物料的短距离升降转运、教学演示实验等场景，整体结构的互换性较强，大部分标准件均可直接采购替换，无需定制特殊加工件，有效降低了制作与维护成本。
