立式带轮结构增压流体输送设备

项目分类:3D模型 发布时间:2021-08-31 ID:256155
  • 立式带轮结构增压流体输送设备
  • 立式带轮结构增压流体输送设备
  • 立式带轮结构增压流体输送设备
  • 立式带轮结构增压流体输送设备
  • 立式带轮结构增压流体输送设备

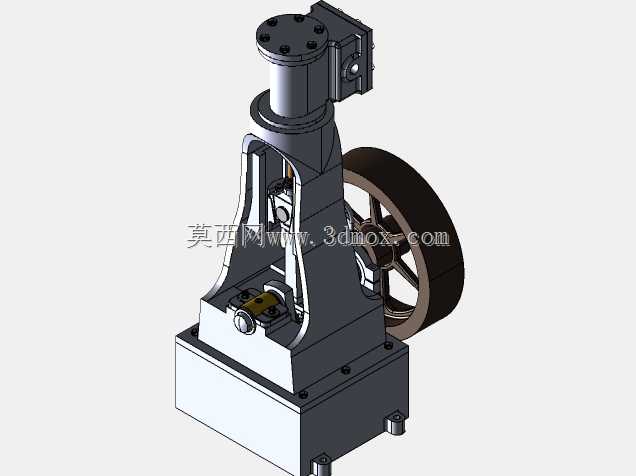

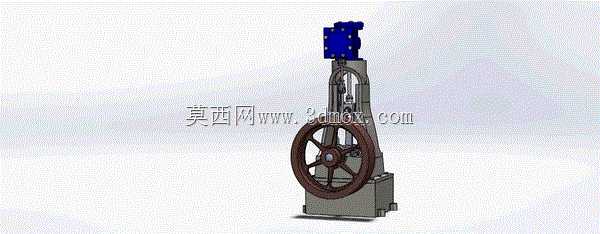

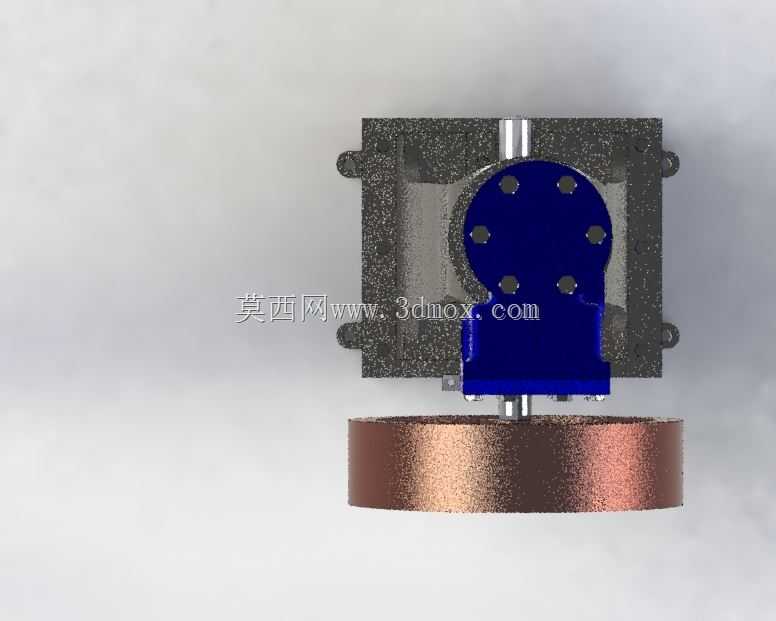

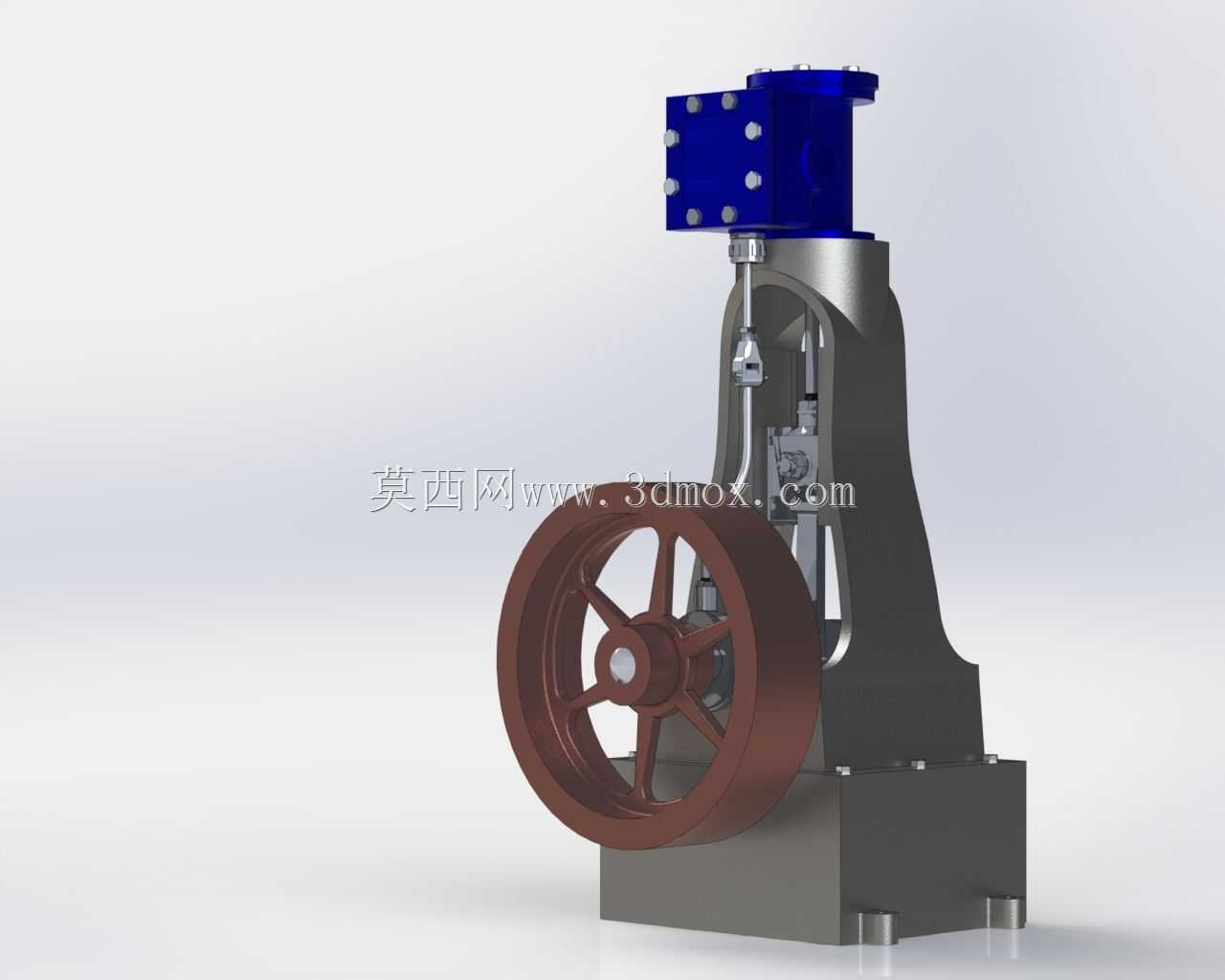

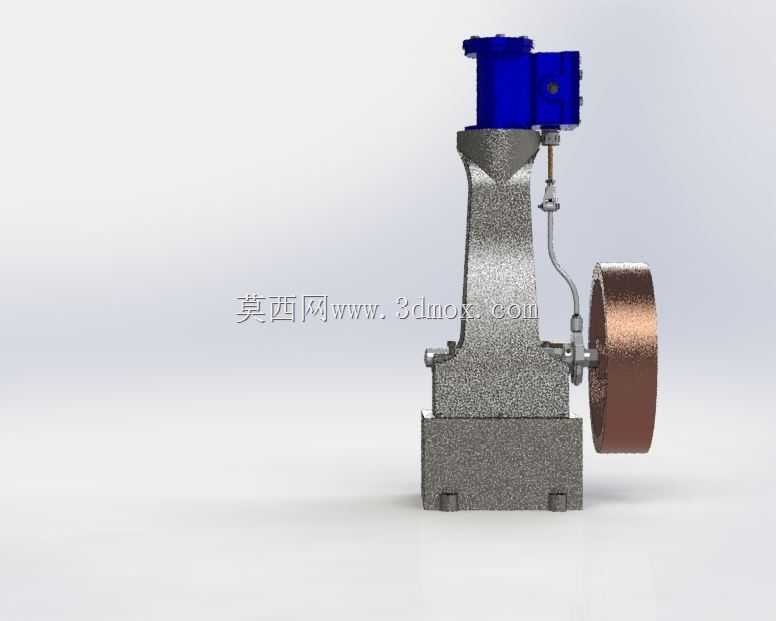

在流体输送管路系统里,这类带立式带轮结构的增压设备,常被布置在长距离输送管线中段、末端压力不足的工位,或是需要稳定输出高压流体的工艺环节,不管是洁净水输送、轻度腐蚀性工业流体传输,还是低压气源的压力补能场景,都能见到这类结构的应用。它的核心作用是在现有管路压力基础上,进一步提升流体介质的输出压力,弥补管路沿程压力损失,满足终端设备对流体工作压力的硬性要求,避免因压力不足导致的工艺动作失效、流量不达标的问题。从结构设计逻辑来看,这款设备采用立式布局,下部为集成式储油基座,既承担整个设备的支撑固定作用,也容纳曲柄连杆机构的润滑介质,保证运动副长期运行的润滑需求;中部为立式缸体支撑结构,将上部的增压缸体与下部的传动机构刚性连接,保证传动过程的同轴度,减少运行过程中的振动偏移;侧置的大直径带轮作为动力输入部件,通过V带与外部动力源连接,这种传动方式可以在动力输入侧实现一定的过载保护,同时能根据工况需求搭配不同直径的带轮,调整输出转速与增压比,适配不同的压力输出要求。设计过程中,安装边界需要重点考量:设备底部基座预留的固定螺栓孔位,需要匹配安装工位的预埋螺栓间距,基座底面的平面度要求控制在合理范围内,避免安装后产生附加应力导致缸体偏磨;侧置带轮的外伸尺寸需要预留足够的皮带安装与张紧空间,带轮端面与安全防护装置的间隙不能过小,防止运行过程中出现剐蹭;上部增压缸体的进出液接口,需要与现场管路的走向、通径匹配,接口处的密封结构要适配输送介质的特性,避免长期运行出现渗漏问题。功能实现上,带轮接收外部动力后,通过曲轴连杆结构将旋转运动转化为柱塞的往复直线运动,配合缸体内的进出液单向阀结构,实现低压流体吸入、高压流体排出的连续工作过程,缸体上部的端盖采用多螺栓均布紧固的结构,保证高压腔的密封可靠性,同时方便后期拆解维护,更换密封易损件。这类结构的增压设备相比卧式同参数产品,占地面积更小,对安装空间的竖向利用率更高,适合在车间工位排布紧凑、横向安装空间不足的场景使用,传动结构外露部分少,日常巡检时可以直观观察带轮的运行状态、皮带的张紧程度,维护操作的可达性更好。
