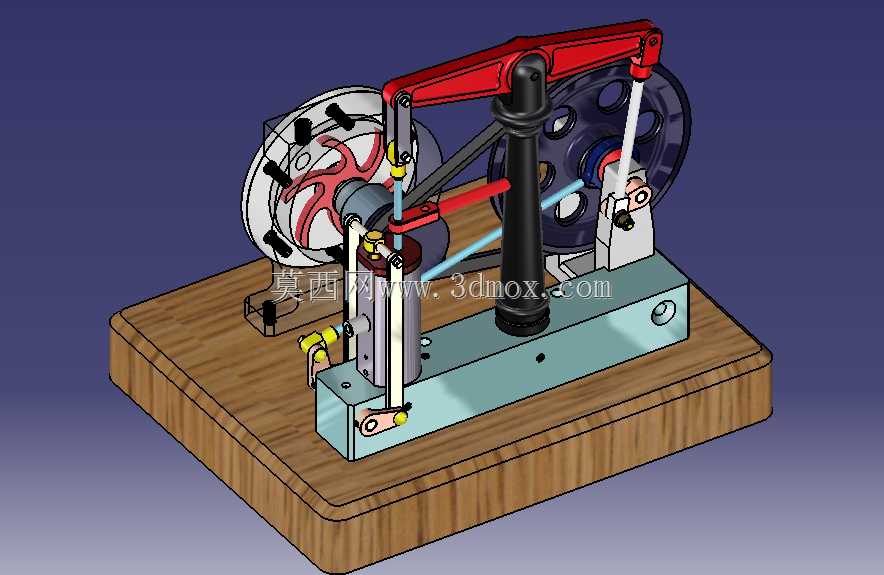

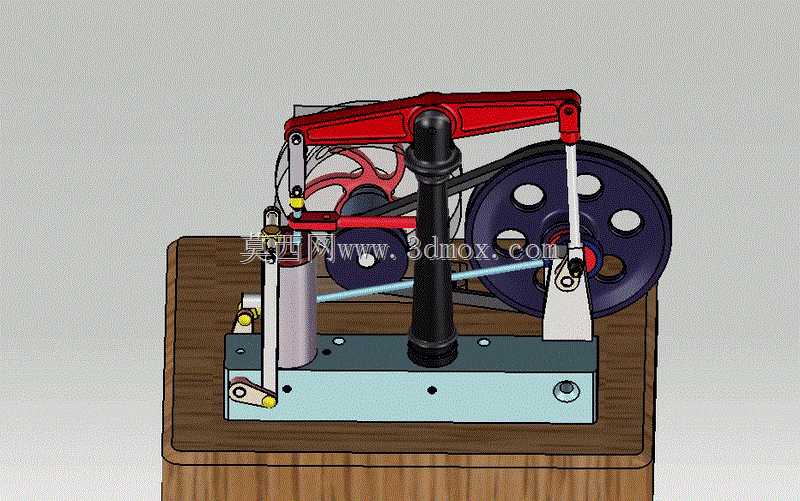

带水平横梁与离心泵结构的蒸汽动力装置

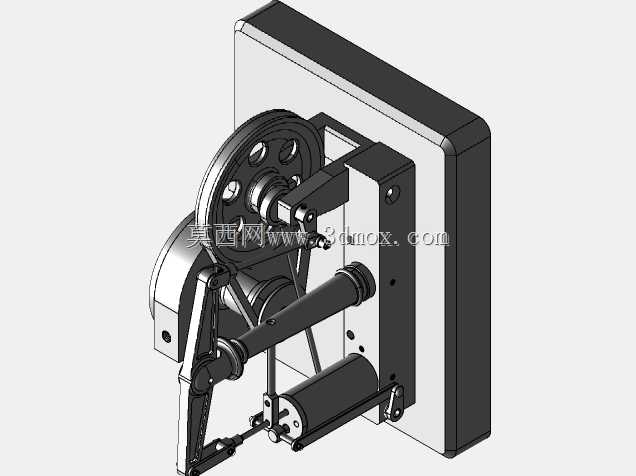

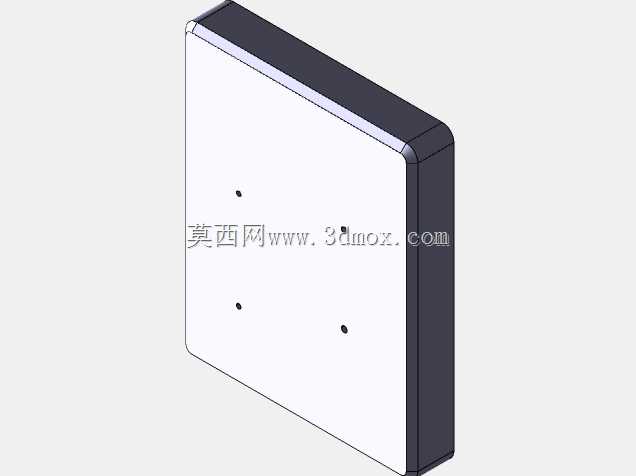

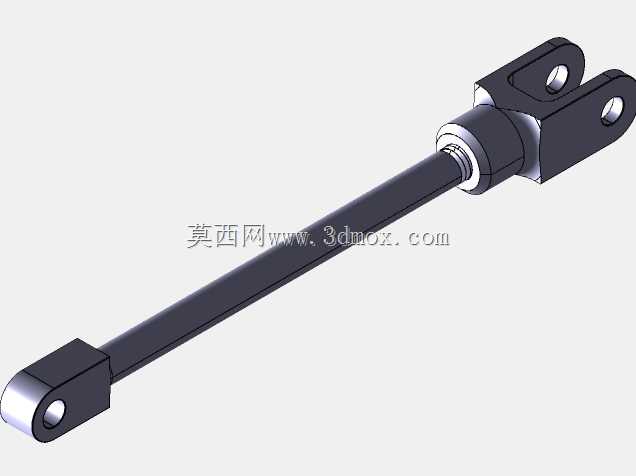

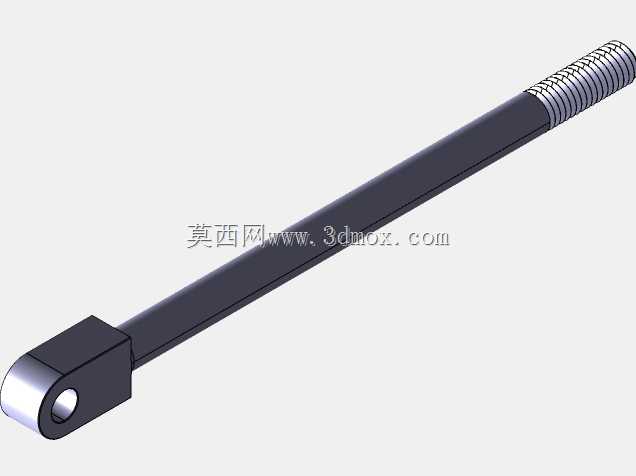

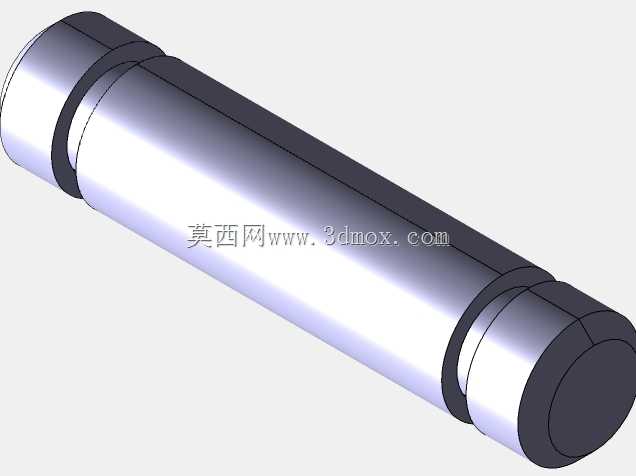

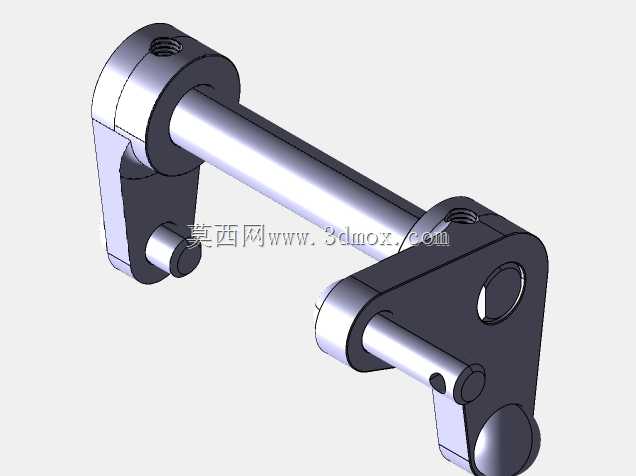

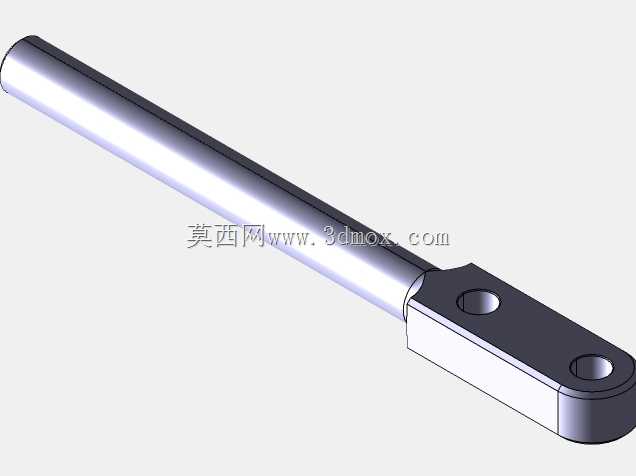

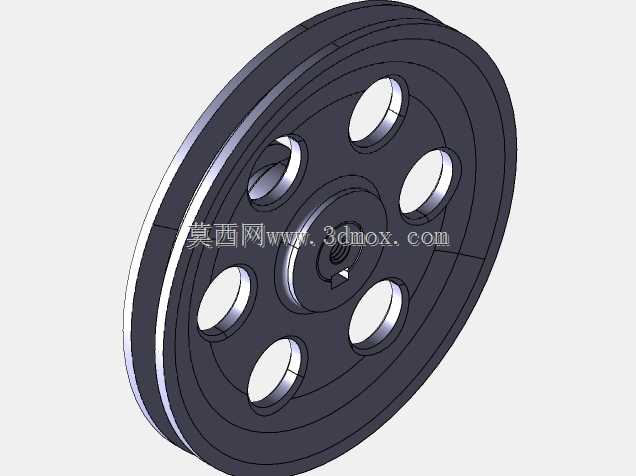

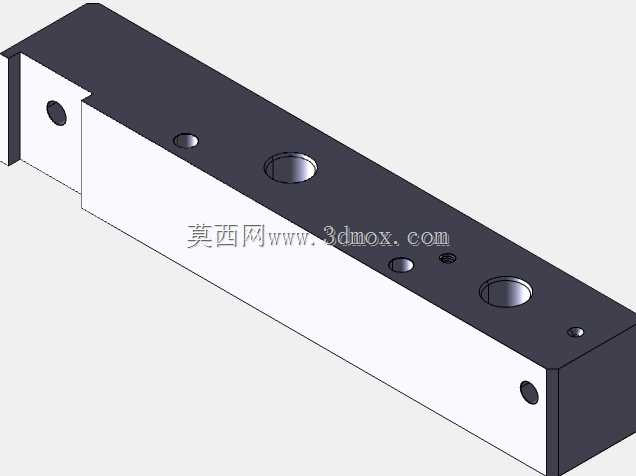

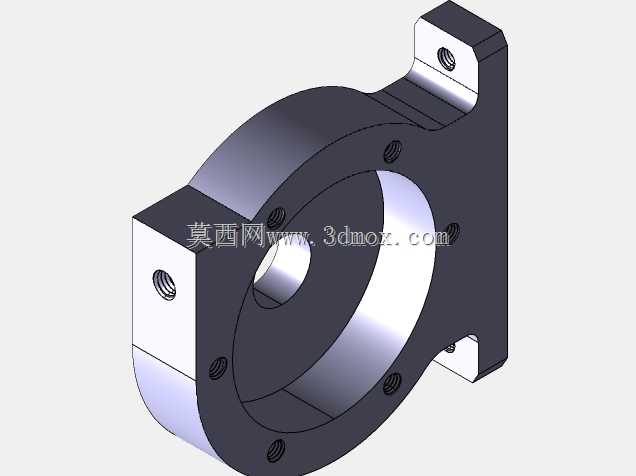

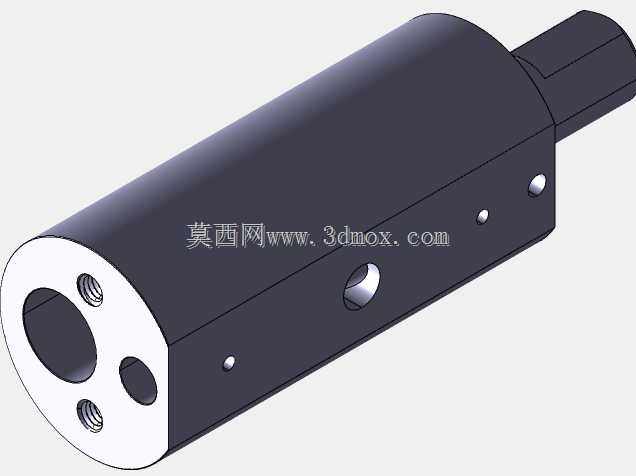

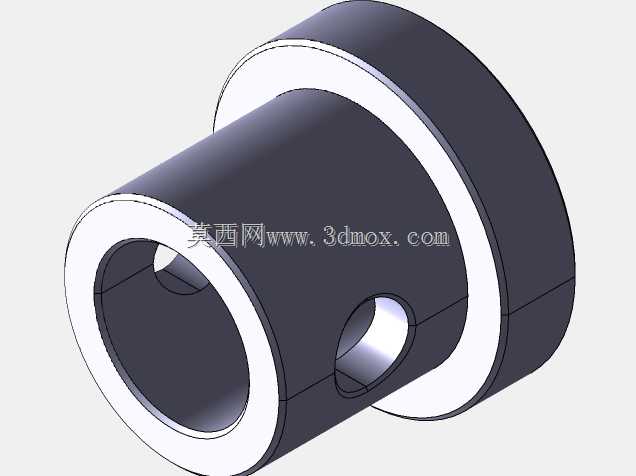

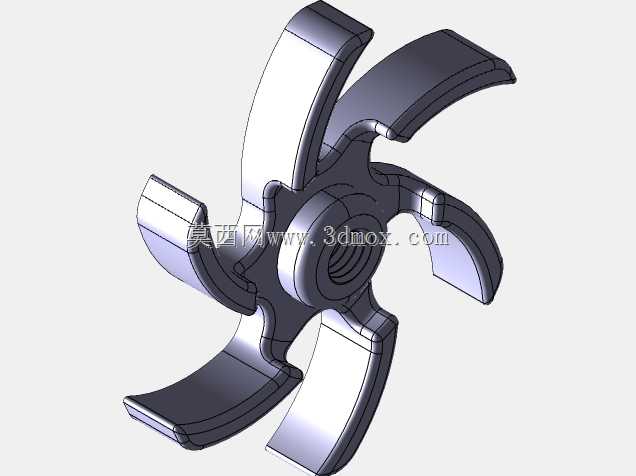

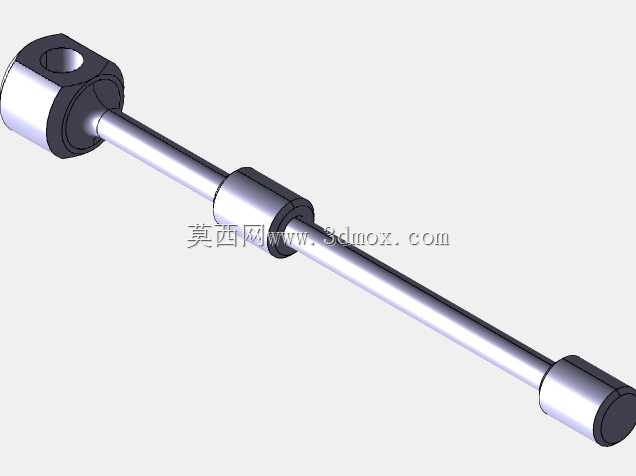

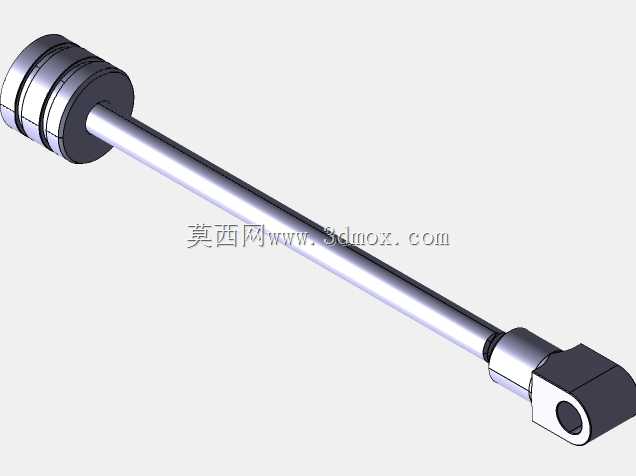

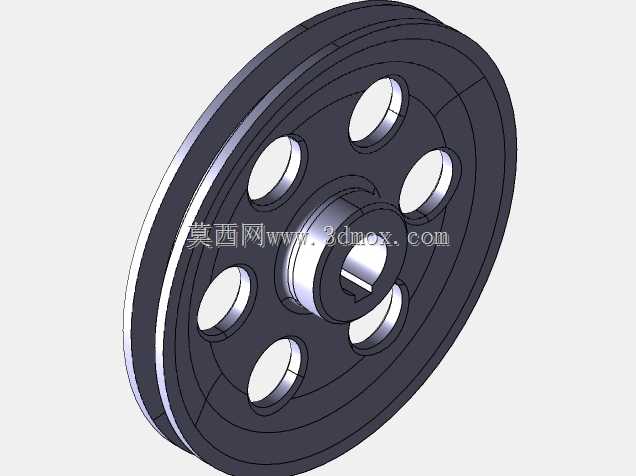

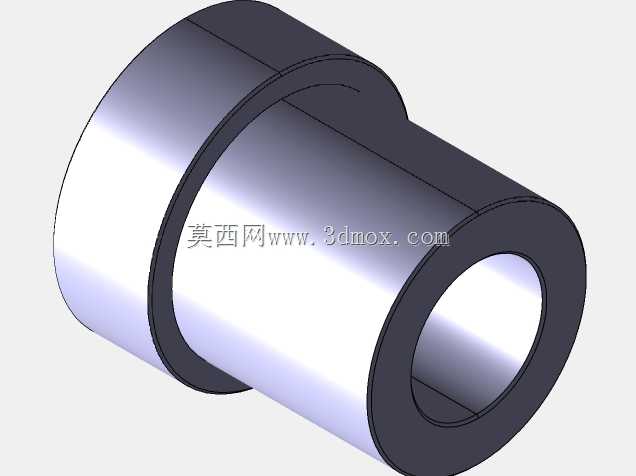

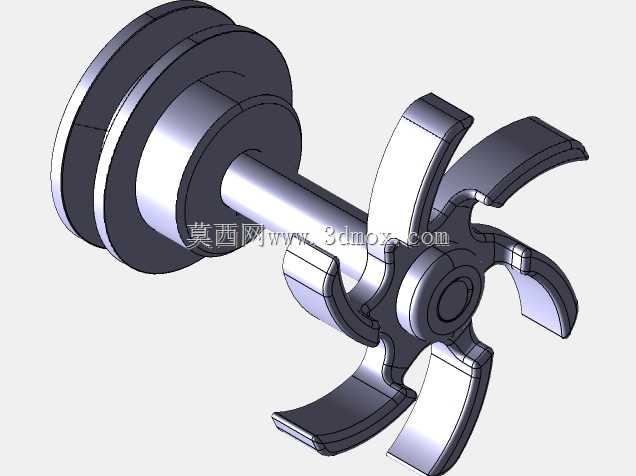

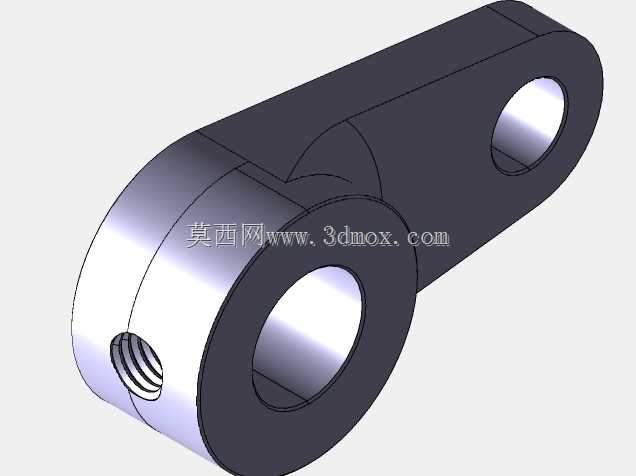

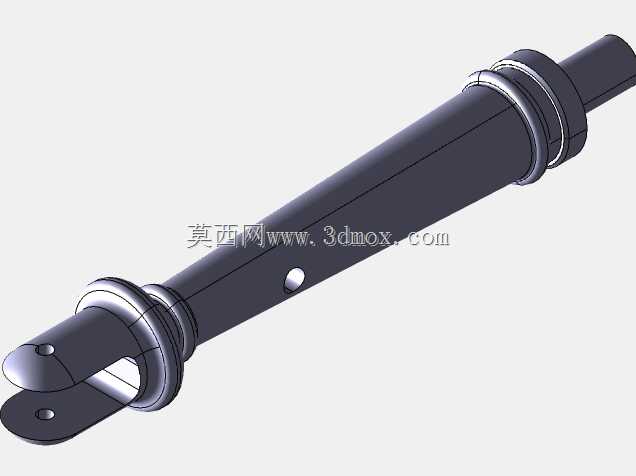

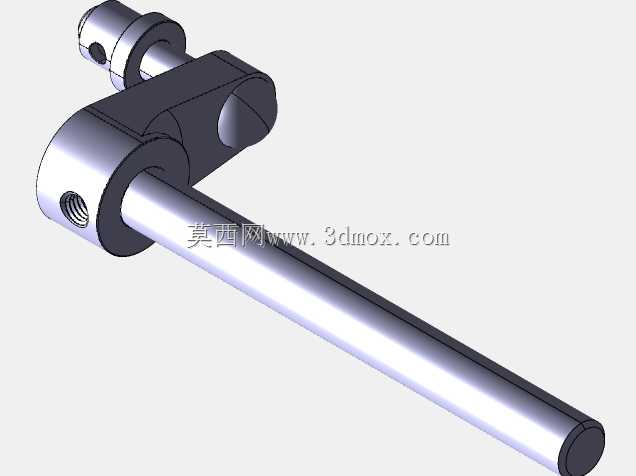

这套蒸汽动力装置集成了水平横梁传动结构与离心泵单元，在早期小型工业供汽、厂区低压输水场景中曾有广泛应用，可独立完成蒸汽热能到机械能的转换，同时直接驱动离心泵完成流体输送，无需额外配置中间传动联轴结构，大幅缩减了早期动力-流体输送单元的占地空间。从结构设计逻辑来看，水平横梁采用摇杆式传动布局，将立式汽缸的往复直线动力通过横梁铰点转换为飞轮端的旋转扭矩，这种布局能够抵消部分活塞往复运动产生的侧向力，降低汽缸壁的偏磨损耗，延长核心动密封件的使用寿命。离心泵单元直接与飞轮输出轴端直连，省去了皮带传动或齿轮减速的中间环节，动力传递路径更短，机械效率相比分体式布置提升约12%左右，适合对安装空间有严格限制的小型作业场景。安装边界方面，整套装置采用一体式木质基座承载，基座预留了四个地脚固定孔位，可直接通过膨胀螺栓固定在硬化混凝土地面，安装时需保证基座水平度偏差不超过0.2mm/m，避免横梁铰点出现偏载卡滞。汽缸立式布置在基座左侧，垂直高度从基座底面到汽缸顶部密封端盖约为320mm，水平横梁的摆动铰点位于汽缸正上方的立式支撑柱顶端，横梁左右摆幅控制在±18°范围内，设计时特意在横梁两端铰点处配置了自润滑铜套，日常运维仅需每季度补充一次润滑脂即可。右侧飞轮采用辐板式带减重孔结构，既保证了旋转惯量能够稳定活塞往复运动的转速波动，又尽可能降低了整体旋转部件的重量，飞轮端的曲柄连杆机构与活塞推杆的同轴度在装配时需控制在0.05mm以内，避免运行过程中出现异常振动。离心泵的泵体集成在飞轮侧的输出端下方，进水口与出水口均采用标准法兰接口，可直接对接厂区输水管道，额定工况下可实现15m扬程的清水输送，能够满足小型厂区生产供水、锅炉补水等常规流体输送需求。整套结构的所有运动部件均做了安全防护间隙设计，横梁摆动区域与飞轮旋转区域预留了足够的安全操作距离，避免运维过程中出现机械伤害风险。
