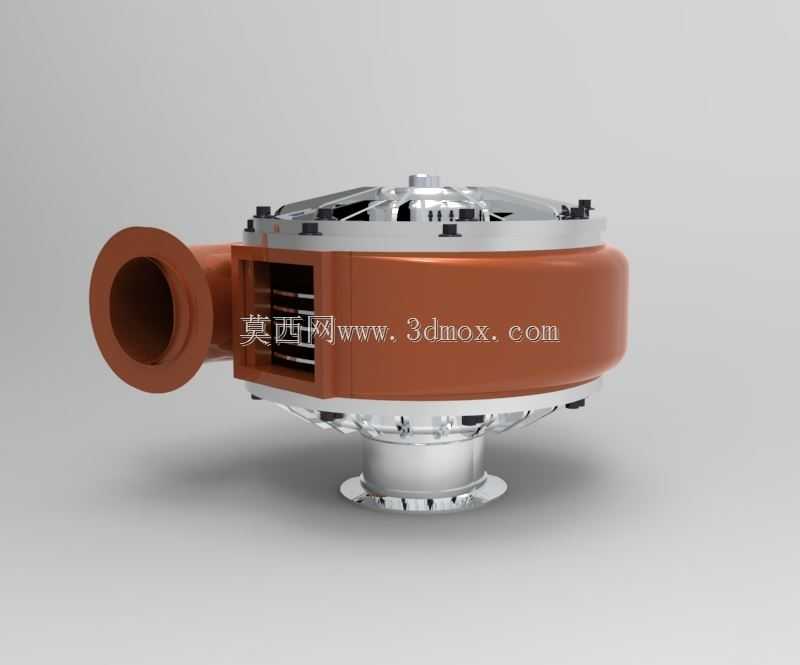

带渲染效果的涡轮泵结构设计方案

在流体输送工况的设备选型与结构设计环节，涡轮泵的结构合理性直接决定整套流体系统的运行稳定性，这类泵体常应用在小流量高扬程的流体输送场景，覆盖化工介质输送、小型液压系统动力供给、特种装备流体循环等多个实际作业场景，和普通离心泵相比，涡轮泵依靠叶轮高速旋转带动流体获得动能，再通过蜗壳流道完成动能到压力能的转换，在同功率工况下能输出更高的流体压力，适合管路阻力较大、输送距离较远的作业环境。

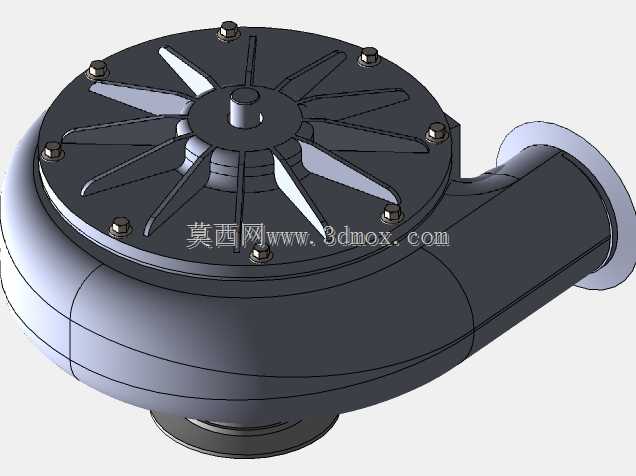

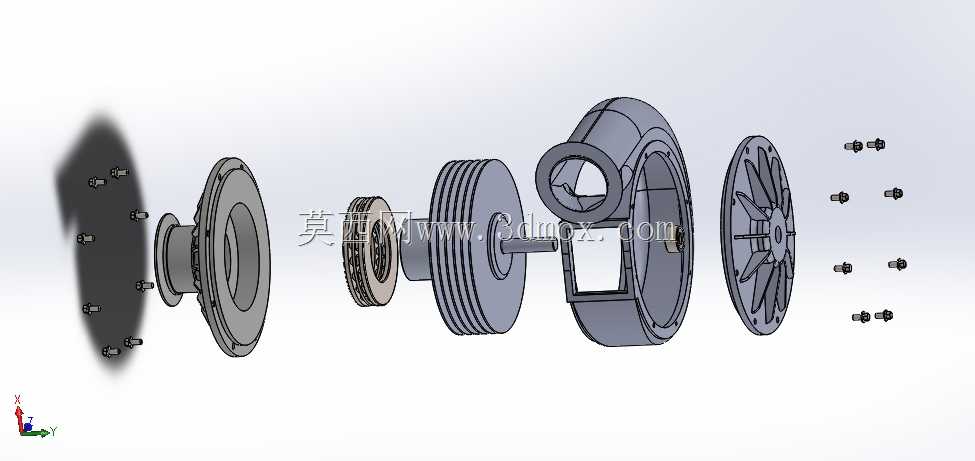

从本次的结构设计来看，整体采用侧进下出的流道布局，侧向的进口采用法兰式连接结构，安装时可直接对接同通径的输送管路，下部出口同样采用标准法兰连接边界，安装定位时需要预留底部法兰的螺栓操作空间，周边至少留出单倍螺栓长度的拆装余量，避免后期维护时无法完成紧固件拆装。泵体外壳采用分段式结构，上下端盖通过周向均匀分布的紧固件和中间蜗壳段连接，这种结构设计一方面方便后期拆解检查内部叶轮磨损情况，另一方面在铸造加工时能降低蜗壳内部流道的成型难度，不需要复杂的抽芯结构就能完成流道加工。

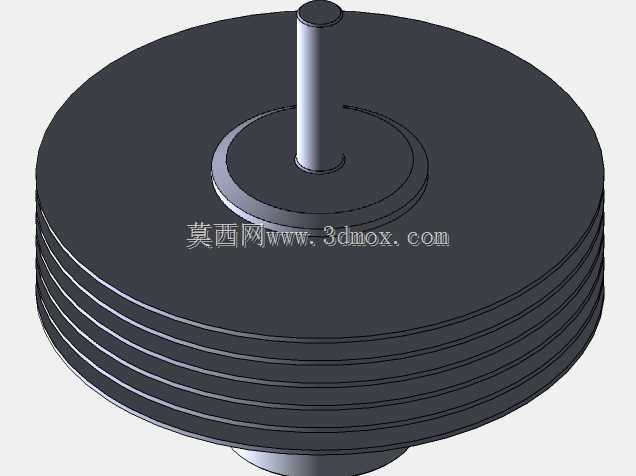

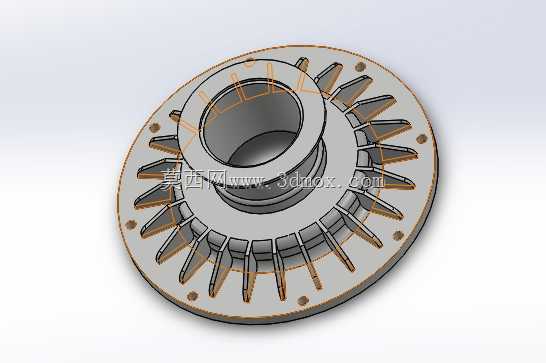

设计过程中重点考量了叶轮和蜗壳的配合间隙，间隙值控制在合理范围内，既避免间隙过大造成流体回流损失、降低泵效，也防止间隙过小在高速运转时出现叶轮擦碰泵壳的故障。端盖位置设计了镂空散热结构，因为泵体高速运转时轴承位置会持续产生热量，镂空结构能带动周边空气形成对流，带走轴承部位的累积热量，延长轴承的维护周期。底部的安装底座采用带定位止口的法兰结构，安装时止口和安装基座的定位槽配合，能快速完成泵体的同轴度找正，降低现场安装的调试难度，底座上的安装孔采用长圆孔设计，允许安装时存在小范围的位置偏差，适配不同加工精度的安装基座。

在流道设计上，蜗壳的截面面积顺着流体旋转方向逐步扩大，让流体在从叶轮外缘流向出口的过程中流速平稳降低，尽可能减少湍流造成的能量损失，进口段做了圆弧过渡处理，避免流体进入叶轮时出现直角转折造成的流阻增大，同时减少进口位置的气蚀风险，延长泵体的实际使用寿命。整体结构的外部轮廓做了圆弧倒角处理，没有尖锐的外凸棱角，一方面避免安装运维过程中剐蹭操作人员，另一方面也能减少外部积灰，方便日常的设备清洁。
