双制动100mm直径工业万向脚轮结构

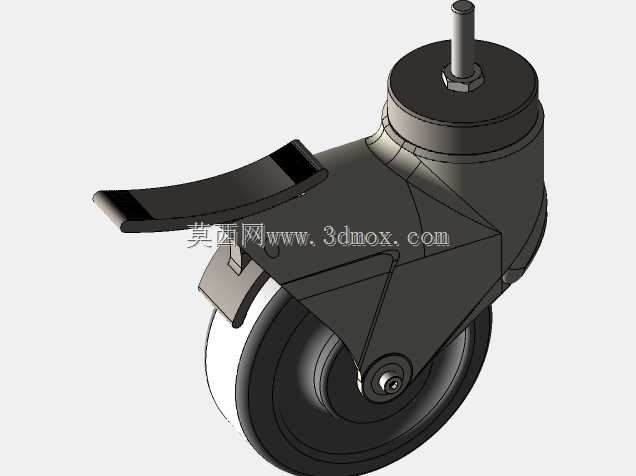

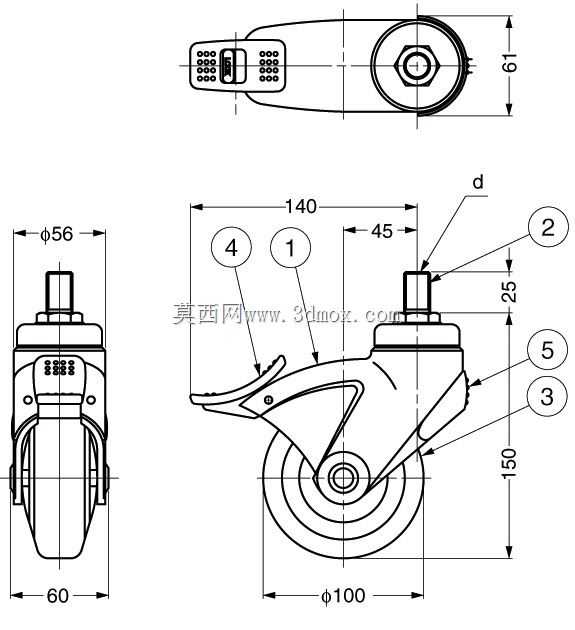

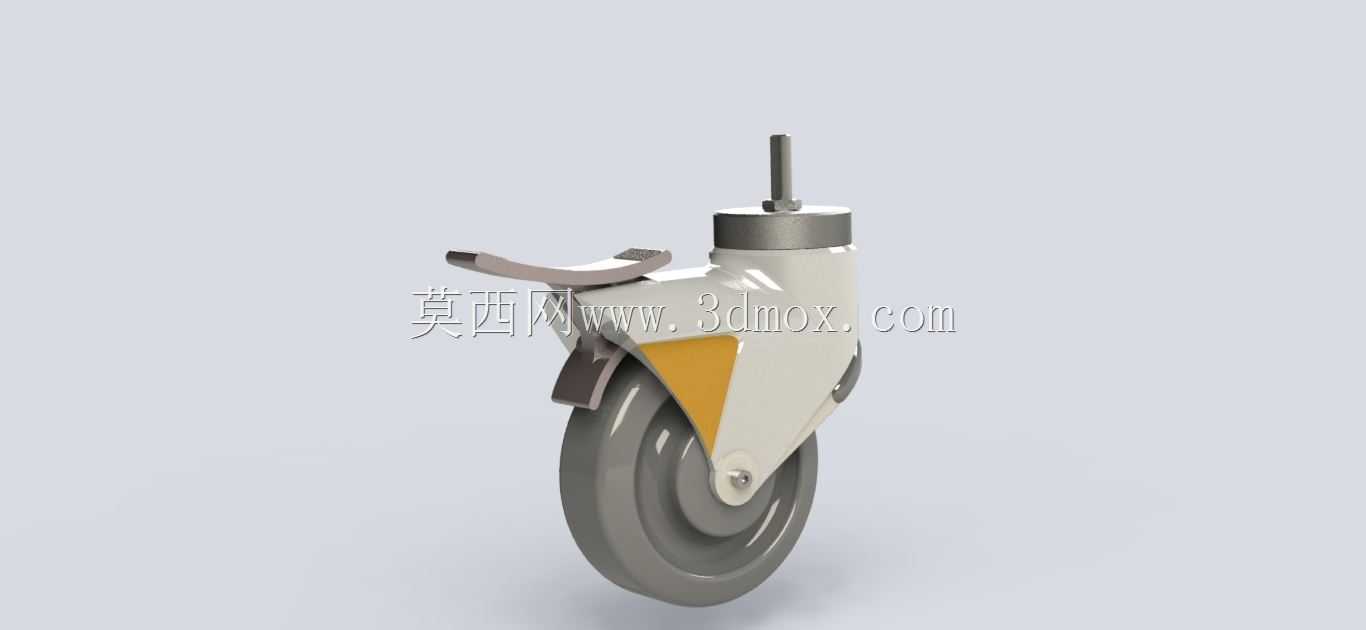

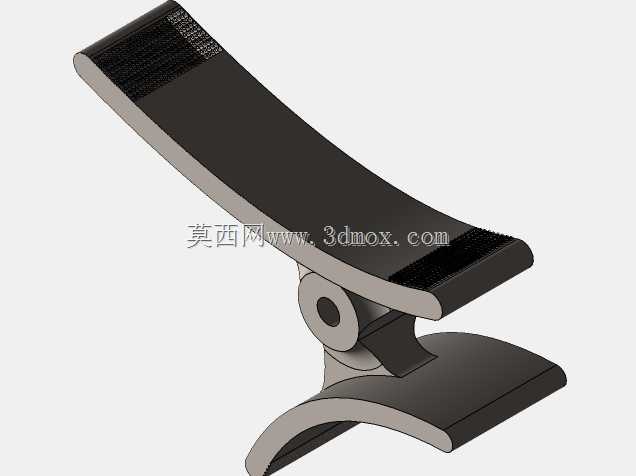

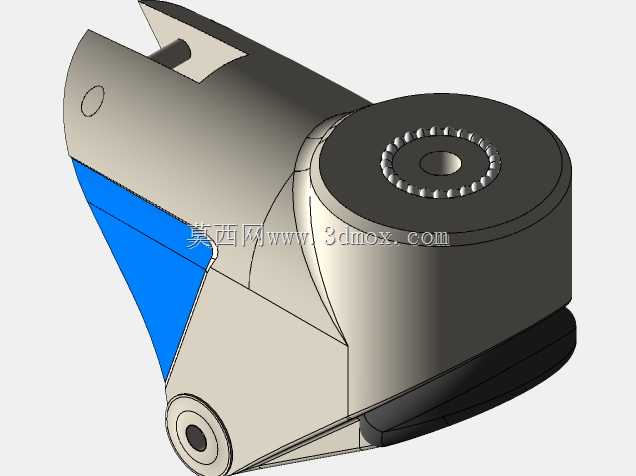

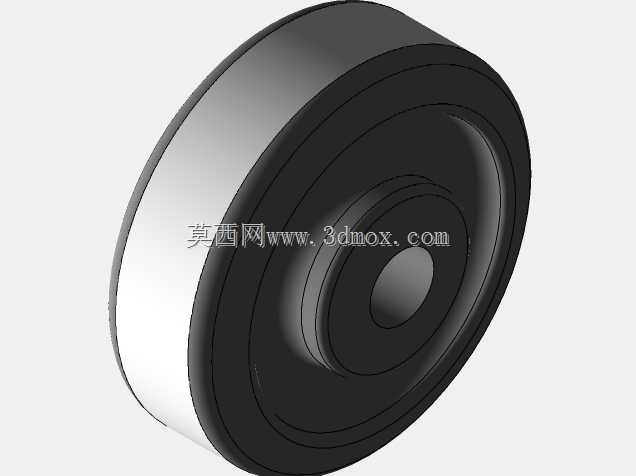

这款双制动脚轮的建模还原了实际工业场景中常用的重载移动支撑部件结构，日常在车间周转推车、轻型设备机架、医疗移动台架、仓储拣货车等需要频繁移位又要求驻停稳定的场景中，这类脚轮的应用覆盖率极高。不同于普通无制动万向轮，这款脚轮同时集成了轮面锁止与转向锁止两套制动结构，踩下制动拨杆时，既可以限制滚轮自身的转动，避免设备在坡面或者受外力时发生滑移，同时也能锁止万向转向支架，让脚轮保持固定朝向，满足长距离直线推移时的方向稳定性需求，不会出现轮组乱摆导致的推行卡滞、跑偏问题。从结构设计来看，这款脚轮采用了分体式支架布局，顶部的安装杆为标准圆柱插装结构，适配常见的设备机架安装套筒，安装时只需要将杆部插入对应安装孔后锁紧顶丝或者配套卡簧即可完成固定，不需要额外加工复杂的连接法兰，适配性较强。轮体直径为100mm，这个尺寸的脚轮在兼顾通过性的同时不会过度抬升设备底部高度，对于车间常见的5mm以内地面接缝、小型线缆槽、环氧地坪轻微凸起都有较好的通过能力，不会出现小直径轮容易卡滞的问题，同时整体安装高度控制在合理区间，不会让设备重心过度抬升影响驻停稳定性。支架部分采用了包络式轮架设计，轮轴两侧的支撑臂做了加厚处理，能够承受日常工业场景下的径向冲击，避免重载或者过障碍时支架变形导致轮体卡滞。制动拨杆的位置设置在轮体侧上方，脚踩操作时不需要大幅度抬脚，操作人员在设备旁就可以轻松完成制动与释放操作，拨杆的踩踏面做了弧度处理，减少踩压时的硌脚感。轮面采用硬质耐磨材质结构，建模时还原了轮面的弧度设计，实际使用中这种弧面轮体和地面接触面积适中，既可以保证足够的摩擦力避免打滑，又不会因为接触面积过大导致转向阻力过高，推移时更加省力。转向部分的回转结构内置在顶部安装座内，保证万向转动时的同轴度，长期使用也不会出现转向松旷、轮体偏摆的问题，双制动的结构设计也避免了单制动脚轮只能锁滚轮、转向仍可活动导致的设备移位风险，在需要精确定位的工位设备上使用时，锁止后不会因为外力碰撞出现轮组转向偏移，设备位置保持性更好。
