多级轴流压缩机动叶轮组结构设计

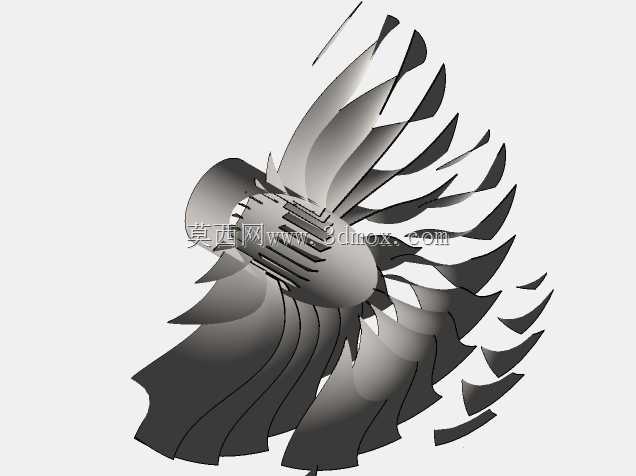

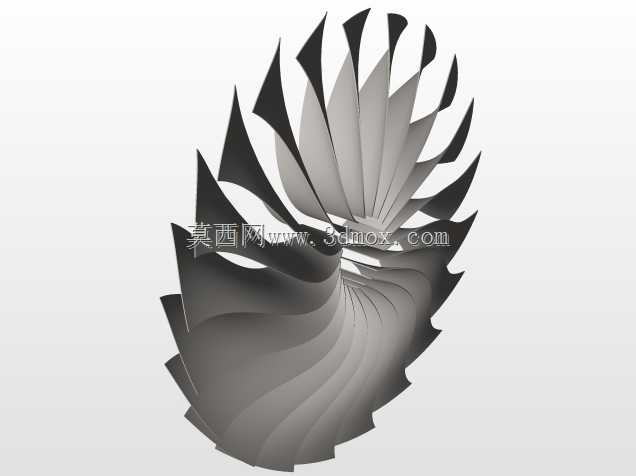

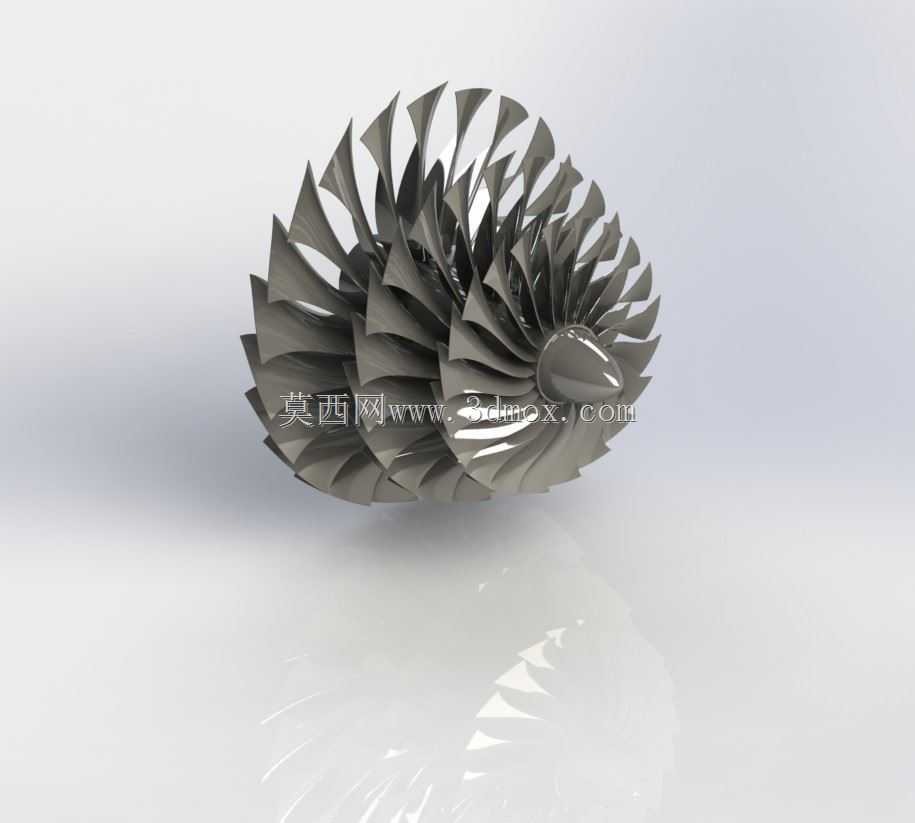

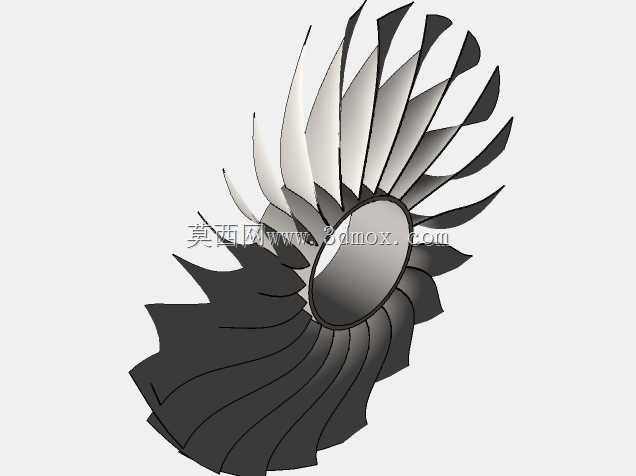

在透平式流体增压设备的核心部件设计中，多级轴流叶轮组是决定整机压比、效率与运行稳定性的核心单元，这类结构广泛应用于工业空分装置、燃气轮机进气段、大型高炉鼓风系统、长输管线增压站等场景，承担着连续对输送工质进行逐级动能提升、压力转换的核心作用。本次呈现的多级叶轮组采用串列级布置逻辑，每一级叶片的叶型均采用变截面扭叶片设计，从叶根到叶顶的翼型安装角沿径向渐变，匹配不同半径位置的圆周速度差异，避免叶道内出现气流分离，保证各级通流部分的气流均匀性。设计过程中优先考虑了级间的气动匹配，相邻两级叶轮的轴向间隙经过反复校核，既控制间隙过小带来的转子碰磨风险，也避免间隙过大导致的级间气流泄漏损失，同时兼顾转子动力学特性，让叶轮组的质心与转轴轴线重合度控制在合理公差范围内，降低高速运转时的不平衡振动。从安装边界来看，该叶轮组的首级叶轮进气侧设置了流线型导流帽罩，引导来流平滑进入第一级叶道，减少进气冲击损失；末级叶轮出气侧衔接扩压器流道，将叶轮出口的高速气流动能逐步转化为压力能，整体转子的轮毂段采用等内径设计，降低转轴加工难度，也方便各级叶轮的热装定位。每一片叶片的前缘做了小圆角钝化处理，降低工质中含有的微小杂质对叶片前缘的冲蚀速率，叶片尾缘则采用薄型出气边设计，减少尾迹涡流带来的流动损失。在实际工况适配中，该结构可适配空气、氮气等多种洁净工质的增压需求，各级叶片的叶顶与机匣之间预留了合理的径向间隙，兼顾热态膨胀余量与泄漏损失控制，避免机组在启停过程中因热变形不均出现叶顶刮蹭机匣的故障。整体结构没有冗余的附加部件，所有流道面均做了光滑过渡处理，减少流道内的局部阻力损失，转子的各级叶轮定位台阶与轴肩的配合公差选用过渡配合，保证高速旋转下的连接可靠性，同时也方便后期检修时的叶轮拆卸更换。
