带输送工位的气动金属板材自动剪切装置

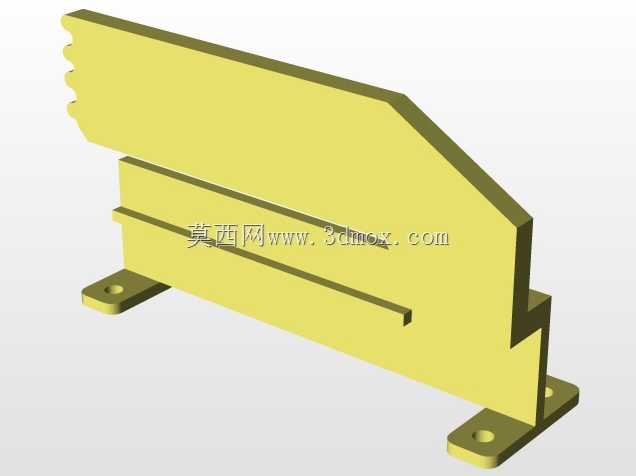

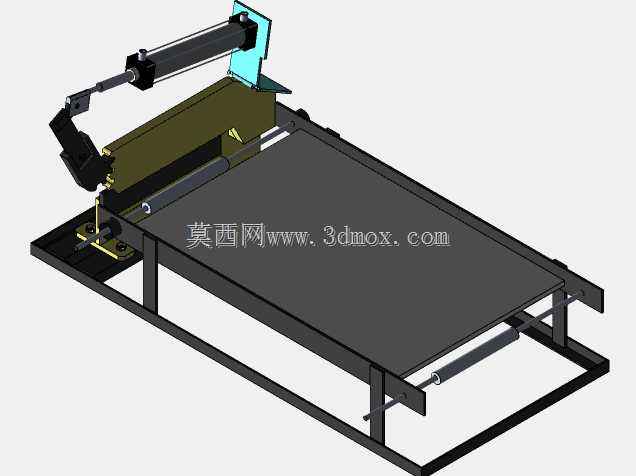

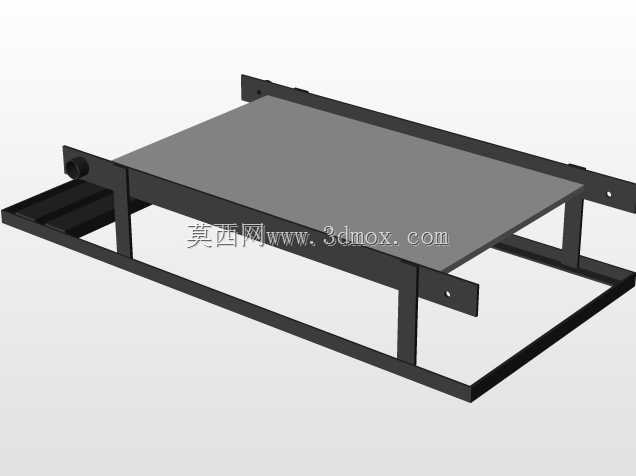

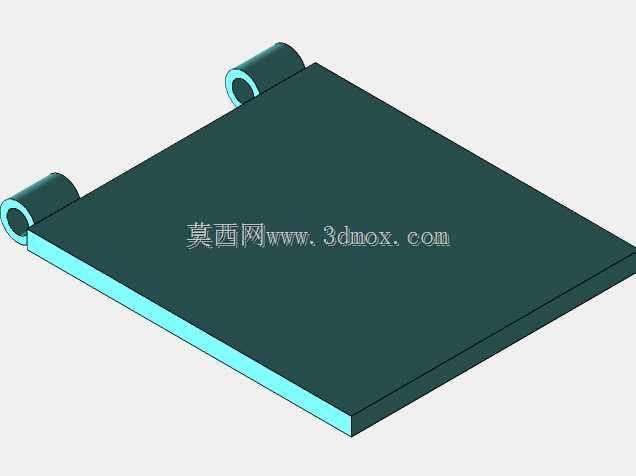

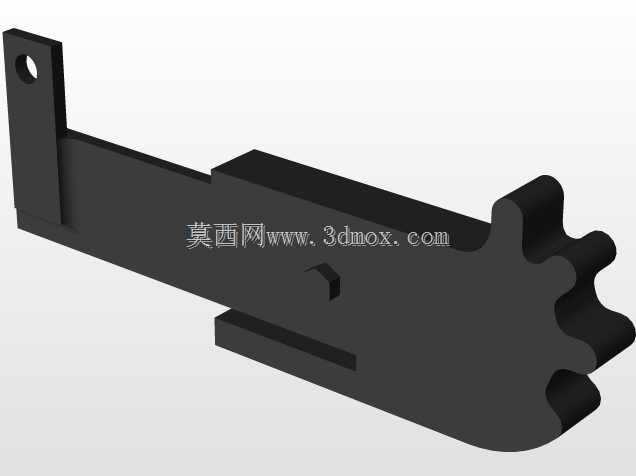

在钣金加工、五金件冲压前置工序、小型金属构件量产的车间场景里，这类带输送工位的气动剪切装置，往往承担着连续送料定长裁切的核心工序角色，相比传统人工手持剪板设备，它能直接对接上游卷料开平或者条料输送线，不需要反复人工定位装夹，能大幅降低长尺寸板材裁切的对位误差。整套设备的机架采用标准矩形钢管焊接成型，底部框架预留了地脚螺栓安装孔，安装时需要保证输送台面的水平度误差控制在每米0.1mm以内，避免板材输送过程中出现跑偏蹭边的问题；输送部分采用平皮带承载结构，皮带下方设置了多根平行布置的托辊，托辊两端采用带座轴承固定在机架侧梁上，承载面高度统一，不会出现板材局部凹陷导致的裁切尺寸偏差。剪切执行端采用气缸驱动的杠杆式剪切结构，气缸铰接固定在机架尾部的立架上，活塞杆端连接曲柄摆臂结构，摆臂带动上刀座做圆弧下压动作，下刀座固定在输送台的出料端位置，上下刀刃的间隙可以通过侧方的调节螺钉微调，适配0.5mm到3mm厚度的冷轧钢板、铝板等常见金属板材的裁切需求，刀刃采用合金工具钢材质，刃口做了淬火处理，长期裁切也不容易出现卷刃崩口的问题。设计时特意将挡料定位板设置在剪切工位的侧上方，采用薄钢板折弯成型，定位面与刀刃保持垂直，输送过来的板材触碰到定位板后，气动回路触发换向阀动作，气缸带动刀座下压完成裁切，整套动作逻辑可以通过外接的气动逻辑阀或者简易PLC实现编程控制，能根据生产需求设定不同的裁切长度，不需要每次手动调整挡料位置。设备的整体安装边界长度约1.8米，宽度约0.9米，最高处的气缸立架高度约1.1米，不需要额外做地基预埋，直接放置在硬化车间地面上打膨胀螺栓固定即可，输送端的进料高度可以和常见的卷料开平机、皮带输送机出料高度匹配，不需要额外做过渡接驳台。裁切工位下方预留了废料滑落空间，裁切产生的边角料可以直接顺着斜面滑入下方的废料收集箱，不会堆积在台面上影响后续送料；气动回路的所有阀组都集中安装在机架侧方的安装板上，气管采用快插接头连接，后期维护更换元件时不需要复杂的配管操作，日常巡检只需要检查三联件的油雾液位、气管接头是否有漏气，刀刃部位定期涂抹防锈润滑脂即可，整体维护成本很低，适合中小型五金加工厂的连续化钣金裁切工序使用，相比大型液压剪板机，它的占地面积更小，采购成本更低，针对小尺寸、定长连续裁切的生产场景适配性更强，也可以根据实际生产需求，在输送台面上加装光电定位传感器，替换原有的机械挡料结构，进一步提升裁切长度的精度，适配更高要求的钣金件生产需求。
